Trong lĩnh vực điện – điện tử, điện trở là một trong những linh kiện cơ bản và được sử dụng nhiều nhất. Bạn sẽ bắt gặp điện trở trong gần như mọi mạch điện: từ những bo mạch nhỏ trong điều khiển tivi, loa bluetooth cho đến hệ thống âm thanh chuyên nghiệp.
Một trong những kỹ năng quan trọng khi bắt đầu học về điện tử chính là cách đọc trị số điện trở. Biết được điện trở có giá trị bao nhiêu Ohm sẽ giúp bạn:
- Chọn đúng linh kiện khi lắp ráp mạch.
- Dễ dàng thay thế linh kiện khi sửa chữa thiết bị.
- Hiểu và phân tích nguyên lý hoạt động của mạch điện.
Nếu bạn là người mới bắt đầu, việc đọc trị số điện trở có thể gây khó khăn do nhiều loại điện trở được mã hóa bằng vòng màu, ký hiệu số, hoặc phải dùng đồng hồ đo mới biết chính xác.
Trong bài viết này, Hào Quang Group sẽ hướng dẫn bạn một cách chi tiết, dễ hiểu và khoa học nhất để đọc trị số điện trở. Đồng thời, chúng tôi sẽ chia sẻ thêm một số mẹo, ứng dụng thực tế cũng như giới thiệu những thiết bị hỗ trợ hữu ích cho việc học và thực hành.
Điện trở là gì?
Điện trở (Resistor) là linh kiện có khả năng cản trở dòng điện, giúp điều chỉnh và ổn định dòng điện chạy trong mạch.
-
Đơn vị đo: Ohm (ký hiệu: Ω).
-
Vai trò: Hạn dòng cho LED, chia áp, lọc tín hiệu, bảo vệ linh kiện khác.
Các loại điện trở phổ biến:
-
Điện trở than (Carbon Film Resistor) – giá rẻ, dùng phổ biến trong các mạch đơn giản.
-
Điện trở kim loại (Metal Film Resistor) – độ chính xác cao hơn, dùng trong mạch cần ổn định.
-
Điện trở sứ công suất – chịu được dòng lớn, thường thấy trong amply, loa công suất.
-
Điện trở dán (SMD) – nhỏ gọn, chuyên dùng cho bo mạch điện tử hiện đại.
Nắm rõ loại điện trở sẽ giúp bạn dễ dàng hơn trong việc nhận diện và đọc đúng trị số.
Các cách đọc trị số điện trở phổ biến hiện nay
Điện trở là linh kiện cơ bản nhưng cực kỳ quan trọng trong mạch điện tử. Để sử dụng đúng, trước tiên bạn cần biết cách đọc trị số điện trở. Hiện nay có 3 phương pháp phổ biến:

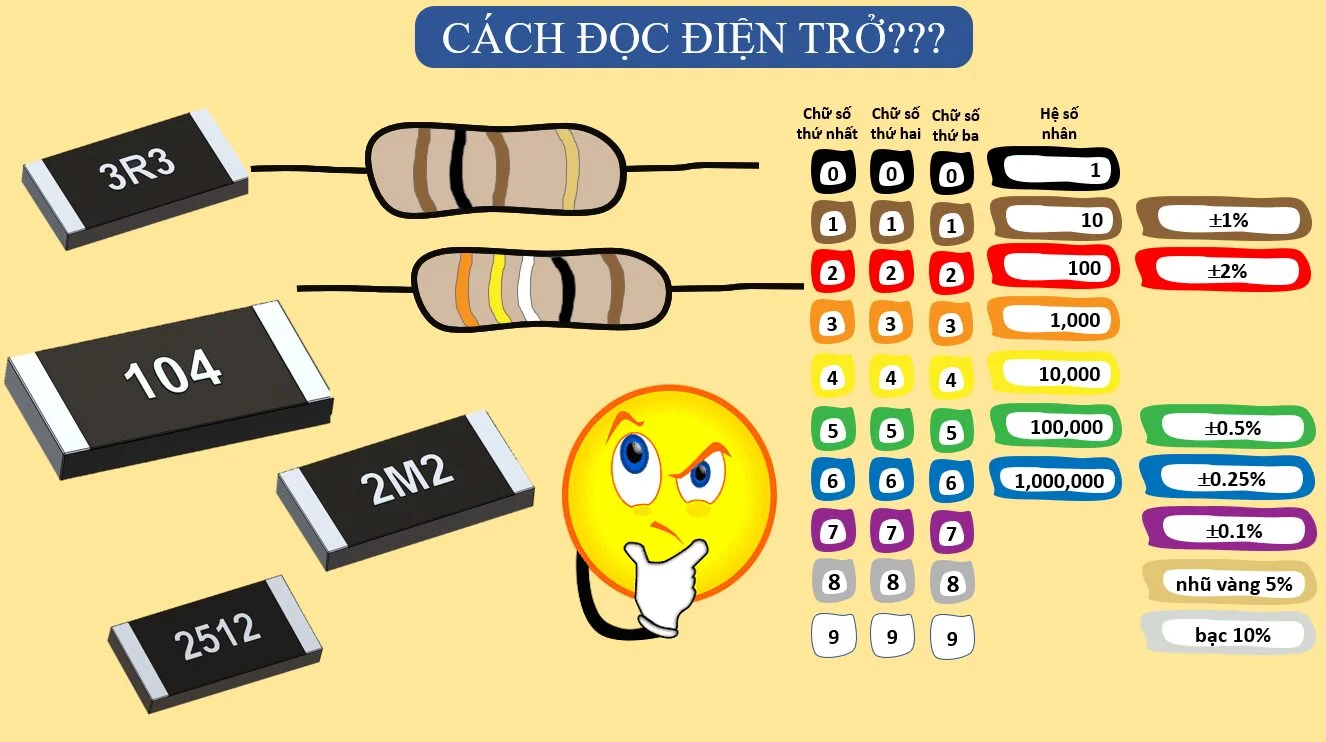

1. Đọc trị số điện trở bằng vòng màu (Resistor Color Code)
Đây là cách truyền thống và được sử dụng nhiều nhất cho điện trở dạng trụ (có vỏ màu nâu, xanh lá, xanh dương…).
a. Nguyên tắc vòng màu điện trở
Điện trở 4 vạch màu:
- Vạch 1 và 2: Số đầu tiên.
- Vạch 3: Bội số (số lượng số 0 thêm vào).
- Vạch 4: Sai số (%).
Điện trở 5 vạch màu:
- 3 vạch đầu là số.
- Vạch 4: Bội số.
- Vạch 5: Sai số.
b. Bảng quy đổi màu sắc điện trở
| Màu sắc | Giá trị | Sai số (%) |
|---|---|---|
| Đen | 0 | |
| Nâu | 1 | ±1% |
| Đỏ | 2 | ±2% |
| Cam | 3 | |
| Vàng | 4 | |
| Lục | 5 | |
| Lam | 6 | |
| Tím | 7 | |
| Xám | 8 | |
| Trắng | 9 | |
| Vàng kim | ±5% | |
| Bạc | ±10% |
👉 Ví dụ: Điện trở có màu Vàng – Tím – Đỏ – Vàng
- Vàng (4), Tím (7), Đỏ (x100) = 4.700Ω = 4,7kΩ
- Sai số Vàng kim = ±5%
→ Giá trị thực tế nằm trong khoảng 4.465Ω – 4.935Ω.
2. Đọc trị số bằng ký hiệu in trực tiếp (Resistor SMD)
Với điện trở dán SMD, kích thước nhỏ nên không thể dùng vòng màu, mà nhà sản xuất in trực tiếp mã số trên bề mặt.
a. Quy tắc đọc số
Điện trở 3 chữ số:
- Hai số đầu: Giá trị.
- Số cuối: Số lượng số 0.
Điện trở 4 chữ số:
- Tương tự, nhưng độ chính xác cao hơn (thường dùng cho điện trở sai số thấp).
b. Ví dụ minh họa
- 472 = 47 x 10² = 4.700Ω = 4,7kΩ
- 1001 = 100 x 10¹ = 1.000Ω = 1kΩ
3. Đo trị số điện trở bằng đồng hồ vạn năng
Khi bạn không chắc chắn hoặc điện trở đã bị mờ màu, cách chính xác nhất là dùng đồng hồ vạn năng (multimeter).
Các bước thực hiện:
- Xoay đồng hồ về thang đo Ohm (Ω).
- Kẹp hai que đo vào hai đầu điện trở.
- Đọc trực tiếp giá trị hiển thị.
Ưu điểm:
- Độ chính xác cao.
- Không phụ thuộc màu sắc hay ký hiệu.
- Có thể đo cả điện trở đang sử dụng (sau khi tháo khỏi mạch).
4. Những lưu ý khi đọc trị số điện trở
- Màu sắc bị phai: Điện trở cũ dễ nhầm lẫn (ví dụ vàng thành trắng, nâu thành đỏ).
- Không đo khi còn trong mạch: Kết quả sẽ sai do điện trở song song với linh kiện khác.
- Sai số: Luôn chú ý đến vạch màu cuối cùng (±1%, ±5%, ±10%).
- Chọn đúng trị số: Nếu lắp sai điện trở (quá nhỏ hoặc quá lớn), mạch có thể không hoạt động hoặc gây hỏng linh kiện.
5. Mẹo ghi nhớ nhanh bảng màu điện trở
Thay vì học thuộc lòng con số khô khan, người ta thường dùng câu thần chú để ghi nhớ:
-
Đen (0) – Nâu (1) – Đỏ (2) – Cam (3) – Vàng (4) – Lục (5) – Lam (6) – Tím (7) – Xám (8) – Trắng (9).
Ngoài ra, hiện nay còn có ứng dụng di động và website hỗ trợ: chỉ cần nhập màu, hệ thống sẽ hiển thị ngay giá trị điện trở.
👉 Tuy nhiên, với người làm nghề chuyên nghiệp, một chiếc đồng hồ vạn năng chất lượng vẫn là giải pháp nhanh và chính xác nhất.
Ứng dụng thực tế khi biết cách đọc trị số điện trở
Trong học tập
- Với học sinh, sinh viên ngành điện – điện tử, việc nắm vững cách đọc trị số điện trở không chỉ giúp hiểu sâu hơn về nguyên lý hoạt động của các linh kiện, mà còn tạo nền tảng để thiết kế và triển khai các mạch điện cơ bản.
- Ví dụ, trong các bài tập thực hành, sinh viên có thể tự lắp ráp mạch Led để học cách điều chỉnh cường độ sáng thông qua việc chọn điện trở phù hợp. Hay khi làm mạch chia áp, việc xác định đúng trị số điện trở sẽ quyết định sự ổn định của điện áp đầu ra. Ngoài ra, với mạch cảm biến (như cảm biến ánh sáng hoặc nhiệt độ), điện trở thường đóng vai trò then chốt trong việc hiệu chỉnh độ nhạy của mạch.
- Nhờ vậy, kỹ năng đọc trị số điện trở trở thành công cụ giúp người học vừa củng cố lý thuyết vừa rèn luyện kỹ năng thực hành.
Trong sửa chữa
- Khi sửa chữa các thiết bị điện tử như amply, loa, TV, đầu karaoke, kỹ thuật viên thường xuyên gặp trường hợp điện trở bị cháy, đứt hoặc giảm chất lượng. Lúc này, việc đọc chính xác trị số điện trở là bước bắt buộc để thay thế linh kiện tương đương hoặc phù hợp hơn, đảm bảo thiết bị hoạt động ổn định trở lại.
- Ví dụ, nếu thay nhầm điện trở có giá trị quá nhỏ, dòng điện trong mạch có thể vượt quá mức cho phép, gây hỏng hóc nặng hơn. Ngược lại, nếu dùng điện trở quá lớn, thiết bị có thể không đủ điện áp để hoạt động. Do đó, khả năng đọc trị số điện trở chính xác giúp kỹ thuật viên tiết kiệm thời gian, nâng cao hiệu quả công việc và giảm thiểu rủi ro.
Trong chế tạo DIY (Do It Yourself)
- Với những người yêu thích công nghệ và chế tạo thủ công, điện trở là linh kiện không thể thiếu trong mọi sản phẩm điện tử. Việc hiểu và đọc được trị số điện trở cho phép họ tự thiết kế loa mini, làm ampli nhỏ gọn, hoặc thậm chí tạo ra các thiết bị thông minh như bộ đếm, chuông báo, đèn trang trí.
- Chẳng hạn, khi làm loa mini, người chế tạo cần chọn điện trở phù hợp để bảo vệ mạch khuếch đại khỏi quá tải. Với ampli DIY, điện trở sẽ được sử dụng trong các mạch hồi tiếp để kiểm soát độ méo tiếng. Ngoài ra, trong các dự án thiết bị thông minh (như cảm biến báo động, công tắc tự động), điện trở giúp hiệu chỉnh độ nhạy và tăng độ ổn định cho toàn bộ hệ thống.
Nói cách khác, điện trở chính là “chìa khóa” giúp biến ý tưởng công nghệ thành sản phẩm thực tế.
Vì sao cần hiểu cách đọc trị số điện trở?
Đối với người mới bắt đầu học điện – điện tử, việc nắm vững cách đọc trị số điện trở là kỹ năng cơ bản nhưng vô cùng quan trọng. Hiểu đúng trị số giúp bạn tránh được những lỗi hỏng hóc, đảm bảo mạch hoạt động an toàn, ổn định và kéo dài tuổi thọ thiết bị. Đây cũng chính là nền tảng để bước vào các lĩnh vực cao hơn như thiết kế mạch, lắp ráp hệ thống, hoặc xử lý sự cố kỹ thuật.
Trong thực tế, nguyên tắc “hiểu rõ từ cái nhỏ” luôn đúng. Chỉ khi bạn đọc đúng một con điện trở nhỏ bé, bạn mới tự tin kiểm soát được cả một hệ thống điện tử hay âm thanh phức tạp.
Từ điện trở đến hệ thống âm thanh – ánh sáng chuyên nghiệp
Từ điện trở đến hệ thống âm thanh – ánh sáng chuyên nghiệp
Điện trở vốn được xem là một trong những linh kiện cơ bản nhất của ngành điện – điện tử. Tuy nhỏ bé, nhưng nó đại diện cho một nguyên lý nền tảng: kiểm soát và điều chỉnh dòng điện. Nếu dòng điện được ví như dòng máu nuôi sống thiết bị, thì điện trở chính là “van điều tiết” giúp mọi thứ vận hành đúng chuẩn.
Vai trò từ những thiết bị nhỏ
- Trong chiếc micro, điện trở giúp ổn định tín hiệu, giảm nhiễu và bảo vệ mạch khuếch đại bên trong.
- Ở amply, điện trở giữ vai trò cân bằng tín hiệu, phân chia công suất hợp lý, giúp loa phát ra âm thanh trong trẻo, hạn chế méo tiếng.
- Ngay cả loa karaoke hay loa hội trường, hệ thống phân tần (crossover) cũng không thể thiếu điện trở, để tách dải tần số cao – trung – trầm một cách chính xác, cho âm thanh trở nên rõ ràng và hài hòa hơn.
Ứng dụng trong hệ thống quy mô lớn
- Với hệ thống âm thanh hội trường, mỗi loa, mỗi amply, mỗi thiết bị xử lý tín hiệu đều cần được thiết kế với sự tính toán kỹ lưỡng về trị số điện trở, đảm bảo dòng điện không vượt ngưỡng, tránh tình trạng cháy nổ hoặc méo tiếng khi vận hành ở công suất cao.
- Trong hệ thống ánh sáng sân khấu, điện trở xuất hiện trong các mạch điều khiển đèn LED, giúp kiểm soát độ sáng, màu sắc và hiệu ứng ánh sáng chuyển động. Nếu không có điện trở phù hợp, đèn dễ bị chói gắt, nhanh hỏng, hoặc gây nhiễu cho toàn hệ thống.
- Với màn hình LED cỡ lớn, điện trở giúp ổn định từng điểm ảnh (pixel), để màu sắc hiển thị đồng đều, sắc nét và bền bỉ suốt thời gian dài.
Ý nghĩa vượt ra ngoài kỹ thuật
- Khi bạn hiểu cách đọc và ứng dụng điện trở, bạn sẽ không chỉ tự tin hơn trong học tập và công việc kỹ thuật, mà còn nhận thức sâu sắc hơn giá trị của công nghệ.
- Mỗi buổi hòa nhạc, hội nghị, hay chương trình sân khấu hoành tráng đều được tạo nên từ hàng nghìn chi tiết nhỏ như điện trở. Chính sự chuẩn xác ở từng linh kiện đã tạo nên âm thanh sống động, ánh sáng huyền ảo và hình ảnh rực rỡ mà khán giả thưởng thức.
Từ một linh kiện đơn giản như điện trở, ta có thể thấy được cả một bức tranh lớn về sự chính xác, tỉ mỉ và sáng tạo trong ngành âm thanh – ánh sáng chuyên nghiệp. Điều này nhắc nhở rằng, đôi khi những điều nhỏ bé nhất lại chính là nền tảng để tạo nên những trải nghiệm vĩ đại.
