Điện trở là gì? Cấu tạo, chức năng và cách đọc trị số điện trở chính xác

Trong lĩnh vực điện, điện tử, cách đọc trị số điện trở là kiến thức cơ bản nhưng vô cùng quan trọng đối với bất kỳ ai làm việc hoặc học tập về kỹ thuật. Việc nắm vững cách xác định giá trị điện trở không chỉ giúp chúng ta lựa chọn đúng linh kiện cho mạch mà còn đảm bảo hệ thống hoạt động ổn định, an toàn. Các phương pháp phổ biến hiện nay bao gồm đọc theo vạch màu, ký hiệu in trên thân điện trở, hoặc sử dụng đồng hồ đo chuyên dụng.

Điện trở là gì?

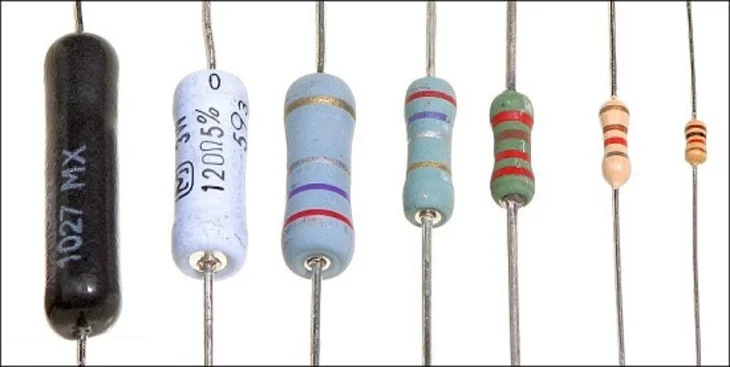

Điện trở là một linh kiện điện tử thụ động có hai đầu kết nối, được sử dụng trong hầu hết các mạch điện và thiết bị điện tử. Nhiệm vụ chính của điện trở là cản trở dòng điện chạy qua, giúp kiểm soát và điều chỉnh tín hiệu trong mạch. Đây là một trong những linh kiện cơ bản và quan trọng nhất trong ngành điện, điện tử.

Chức năng chính của điện trở:

• Khống chế dòng điện để tránh quá tải.

• Chia điện áp theo mức mong muốn.

• Tạo nhiệt lượng trong các ứng dụng như gia nhiệt, điện trở công suất.

• Điều chỉnh tín hiệu và kích hoạt các linh kiện chủ động như transistor, IC.

• Làm việc như một thành phần cảm biến khi giá trị thay đổi theo nhiệt độ, ánh sáng hoặc lực.

Công thức tính điện trở

R = U / I​

Trong đó:

• R: Điện trở (Ω – Ohm)

• U: Hiệu điện thế (V)

• I: Cường độ dòng điện (A)

Đơn vị của điện trở

Đơn vị chuẩn là Ohm (Ω), ngoài ra còn có:

• Milliohm (mΩ) = 10⁻³ Ω

• Kilohm (kΩ) = 10³ Ω

• Megohm (MΩ) = 10⁶ Ω

Cách tính giá trị điện trở

Tính giá trị dựa trên bảng màu giá trị điện trở

Trong thực tế, ngoài việc nhà sản xuất in trực tiếp trị số điện trở lên thân linh kiện, người ta còn sử dụng quy ước quốc tế bằng vòng màu. Đây là cách phổ biến nhất để xác định trị số của điện trở, đặc biệt là với các loại điện trở nhỏ, khó in chữ số lên bề mặt.

Mỗi vòng màu trên điện trở sẽ đại diện cho một con số, một hệ số nhân hoặc một mức sai số. Người đọc chỉ cần căn cứ theo thứ tự màu sắc được in trên thân điện trở rồi tra bảng giá trị để xác định chính xác trị số của nó.

Bảng quy ước màu điện trở:

Màu sắc	Giá trị	Sai số
Đen	0	–
Nâu	1	± 1%
Đỏ	2	± 2%
Cam	3	–
Vàng	4	–
Lục (Xanh lá)	5	± 0.5%
Lam (Xanh dương)	6	± 0.25%
Tím	7	± 0.1%
Xám	8	± 0.05%
Trắng	9	–
Vàng kim	–	± 5%
Bạc	–	± 10%

Cách đọc giá trị điện trở 4 vạch màu

Điện trở 4 vạch màu là loại phổ biến nhất, thường được dùng trong các mạch điện tử thông dụng. Mỗi vạch màu trên thân điện trở có một ý nghĩa riêng, giúp người dùng xác định chính xác trị số điện trở.

• Vạch màu thứ nhất: Biểu thị chữ số hàng chục trong giá trị điện trở.

• Vạch màu thứ hai: Biểu thị chữ số hàng đơn vị trong giá trị điện trở.

• Vạch màu thứ ba: Là hệ số nhân, được biểu diễn bằng lũy thừa của 10 (10ⁿ), dùng để nhân với hai chữ số đầu.

• Vạch màu thứ tư: Là vạch sai số, cho biết mức độ chính xác của điện trở. Vạch này thường có màu nhũ vàng (±5%) hoặc nhũ bạc (±10%). Khi tính trị số, ta chỉ cần ghi nhận mức sai số, không lấy giá trị số của vạch này.

Công thức tính:

Giá trị điện trở = (Giá trị vạch 1) (Giá trị vạch 2) × 10 ^{(Giá trị vạch 3)}

Ví dụ:

Giả sử một điện trở có các vạch màu lần lượt là Vàng – Tím – Đen -Hoàng kim:

• Vạch 1 (Vàng) = 4

• Vạch 2 (Tím) = 7 → tạo thành số 47

• Vạch 3 (Đen) = 10⁰ = 1

• Vạch 4 (Hoàng kim) = sai số ±5%

Giá trị điện trở = 47 × 1 = 47Ω ±5%

Cách đọc giá trị điện trở 5 vạch màu

Điện trở 5 vạch màu thường được sử dụng trong những mạch điện cần độ chính xác cao hơn so với loại 4 vạch màu. Cách đọc cũng tương tự, nhưng thay vì chỉ có hai chữ số ban đầu thì ta sẽ có ba chữ số đầu tiên để xác định trị số điện trở.

• Vạch màu thứ nhất: Biểu thị chữ số hàng trăm.

• Vạch màu thứ hai: Biểu thị chữ số hàng chục.

• Vạch màu thứ ba: Biểu thị chữ số hàng đơn vị.

• Vạch màu thứ tư: Là hệ số nhân, được tính theo lũy thừa của 10 (10ⁿ).

• Vạch màu thứ năm: Thể hiện mức sai số của điện trở.

Công thức tính:

Giá trị điện trở = (Vạch 1)(Vạch 2)(Vạch 3)×10^{(Vạch 4)}±(Sai số vạch 5)

Ví dụ:

Một điện trở có các vạch màu lần lượt là Xanh – Vàng – Đỏ – Nâu – Nâu:

• Vạch 1 (Xanh) = 6

• Vạch 2 (Vàng) = 4

• Vạch 3 (Đỏ) = 2 → tạo thành số 642

• Vạch 4 (Nâu) = 10¹ = 10

• Vạch 5 (Nâu) = sai số ±1%

Giá trị điện trở = 642 × 10 = 6420Ω = 6,42kΩ ±1%

Cách đọc giá trị điện trở công suất

Điện trở công suất là những loại điện trở có khả năng chịu được công suất lớn, thường từ 1W, 2W, 5W, 10W hoặc hơn. Chúng được sử dụng trong các mạch điện tử và hệ thống công suất cao, nơi dòng điện chạy qua lớn và cần linh kiện chịu tải tốt, chẳng hạn như trong ampli công suất, bộ nguồn hay mạch điều khiển động cơ.

Cũng giống như các điện trở thông thường, điện trở công suất có thể được xác định giá trị bằng mã màu trên thân điện trở. Hiện nay, người ta chia cách đọc thành hai dạng chính:

Điện trở công suất 4 vạch màu

• Vạch 1: Giá trị hàng chục.

• Vạch 2: Giá trị hàng đơn vị.

• Vạch 3: Hệ số nhân (10ⁿ).

• Vạch 4: Sai số (±5%, ±10%…).

• Công thức: (Vạch 1)(Vạch 2)×10^{(Vạch 3)} ± Sai số

Điện trở công suất 5 vạch màu

• Vạch 1: Giá trị hàng trăm.

• Vạch 2: Giá trị hàng chục.

• Vạch 3: Giá trị hàng đơn vị.

• Vạch 4: Hệ số nhân (10ⁿ).

• Vạch 5: Sai số.

• Công thức: (Vạch 1)(Vạch 2)(Vạch 3)×10^{(Vạch 4)} ± Sai số

Như vậy, để đọc giá trị điện trở công suất, ta chỉ cần dựa vào số lượng vạch màu trên thân điện trở (4 hoặc 5 vạch) và áp dụng đúng công thức tương ứng.

Sự khác biệt giữa giá trị thực tế và lý thuyết của điện trở

Trên lý thuyết, mỗi điện trở đều có một trị số chính xác được quy định bởi nhà sản xuất. Tuy nhiên, trong thực tế khi đo bằng đồng hồ vạn năng, giá trị đo được thường không trùng khớp tuyệt đối với giá trị lý thuyết. Nguyên nhân là do sai số trong quá trình chế tạo và ảnh hưởng của các yếu tố môi trường.

Để đảm bảo tính chính xác, nhà sản xuất luôn quy định dung sai (tolerance) cho từng loại điện trở. Giá trị thực tế của điện trở bắt buộc phải nằm trong khoảng dung sai cho phép này thì mới được xem là đạt chuẩn.

Cách tính dung sai điện trở

Khoảng dung sai được tính theo công thức:

Dung sai = Giá trị lý thuyết × %Sai số / 100​

Sau đó, giá trị thực tế của điện trở phải nằm trong khoảng:

[Giá trị lý thuyết − Dung sai, Giá trị lý thuyết +Dung sai]

Ví dụ minh họa

• Một điện trở có giá trị 200Ω, dung sai ±5%.

• Ta tính dung sai: 200 × 5% = 10 (Ω).

• Vậy giá trị thực tế của điện trở này có thể nằm trong khoảng: [190Ω, 210Ω].

Như vậy, nếu bạn dùng đồng hồ đo mà kết quả là 198Ω hoặc 205Ω thì vẫn đúng chuẩn, vì nó nằm trong giới hạn sai số.

Cách xác định hướng đọc các vạch màu trên điện trở

Khi quan sát một điện trở có vòng màu, nhiều người thường bối rối không biết nên đọc từ trái sang phải hay ngược lại. Thực tế, có hai đặc điểm giúp chúng ta dễ dàng nhận biết:

Vị trí vạch đầu tiên

• Vạch màu đầu tiên luôn nằm sát mép thân điện trở hơn so với các vạch khác.

• Đây là điểm khởi đầu để chúng ta đọc lần lượt sang bên kia.

Vị trí vạch dung sai (vạch cuối)

• Vạch dung sai (thường là màu nhũ vàng hoặc nhũ bạc) sẽ nằm cách xa các vạch còn lại một khoảng nhỏ.

• Nhờ đặc điểm này, ta dễ dàng phân biệt được đâu là vạch cuối cùng, từ đó xác định hướng đọc đúng.

Việc nắm vững cách đọc trị số điện trở không chỉ giúp bạn dễ dàng lựa chọn đúng linh kiện khi thiết kế hay sửa chữa mạch điện mà còn đảm bảo hiệu quả và độ an toàn cho toàn bộ hệ thống. Dù sử dụng phương pháp đọc vạch màu, ký hiệu số hay đo bằng đồng hồ, hiểu rõ nguyên tắc sẽ giúp bạn tránh nhầm lẫn và làm chủ trong mọi tình huống thực tế.
