Trong các hệ thống âm thanh chuyên nghiệp, việc sử dụng nhiều cục đẩy công suất giúp tăng cường hiệu suất và độ ổn định của âm thanh. Cách đấu 2 cục đẩy công suất đúng kỹ thuật không chỉ giúp hệ thống hoạt động hiệu quả mà còn đảm bảo tín hiệu âm thanh được truyền tải rõ ràng, đồng bộ. Tuy nhiên, nếu đấu nối sai cách, có thể gây ra hiện tượng méo tiếng, mất tín hiệu hoặc ảnh hưởng đến tuổi thọ thiết bị. Vì vậy, nắm vững các nguyên tắc và thực hiện đúng quy trình đấu nối là điều quan trọng để hệ thống âm thanh hoạt động tối ưu.
Cục đẩy công suất là gì?
Cục đẩy công suất (hay còn gọi là power amplifier hoặc amply công suất) là thiết bị quan trọng trong hệ thống âm thanh, có nhiệm vụ khuếch đại tín hiệu âm thanh từ các nguồn phát (vang số, mixer, preamp…) để cung cấp đủ công suất cho loa hoạt động hiệu quả.
Chức năng chính của cục đẩy công suất:
- Khuếch đại tín hiệu âm thanh: Nhận tín hiệu âm thanh có mức điện áp thấp từ nguồn phát và khuếch đại lên mức điện áp cao hơn để có thể kéo loa.
- Cung cấp công suất phù hợp: Mỗi loa có công suất và trở kháng nhất định, cục đẩy giúp cung cấp mức công suất phù hợp để loa phát ra âm thanh tối ưu.
- Cải thiện chất lượng âm thanh: Một số cục đẩy cao cấp giúp giảm méo tiếng, tăng độ chi tiết và độ động cho âm thanh.
Tại sao cần đầu 2 cục đẩy công suất với nhau
Việc đấu nối hai cục đẩy công suất với nhau có thể xuất phát từ nhiều lý do khác nhau, tùy thuộc vào nhu cầu sử dụng và cấu hình hệ thống âm thanh. Dưới đây là một số lý do chính:
Tăng công suất cho hệ thống âm thanh
- Khi hệ thống âm thanh có nhiều loa công suất lớn hoặc loa sub, một cục đẩy có thể không đủ công suất để kéo tất cả các loa.
- Đấu thêm một cục đẩy giúp chia tải, mỗi cục đẩy đảm nhận một phần hệ thống loa (ví dụ: một cục đẩy cho loa full, một cục đẩy cho loa sub).
Kéo nhiều loa với trở kháng phù hợp
- Mỗi cục đẩy có giới hạn về trở kháng (Ω), ví dụ: 4Ω, 8Ω.
- Khi hệ thống có nhiều loa, nếu đấu sai có thể làm giảm trở kháng xuống quá thấp, gây quá tải hoặc cháy cục đẩy.
- Sử dụng hai cục đẩy giúp phân chia loa hợp lý, đảm bảo trở kháng phù hợp, tránh hư hỏng thiết bị.
Cải thiện chất lượng âm thanh và phân tần tốt hơn
- Khi đấu hai cục đẩy riêng biệt, bạn có thể dùng vang số (mixer digital) hoặc crossover (bộ phân tần) để chia tần số hiệu quả hơn.
- Một cục đẩy dành riêng cho loa full (xử lý âm trung và cao), một cục đẩy khác dành riêng cho loa sub (xử lý âm trầm), giúp âm thanh rõ ràng, không bị lẫn lộn tần số.
Chế độ đấu BRIDGE (Cầu) để tăng công suất
- Một số cục đẩy có chế độ BRIDGE giúp gộp công suất của 2 kênh thành 1 kênh mạnh hơn.
- Nếu một cục đẩy không đủ mạnh, có thể đấu BRIDGE giữa hai cục đẩy để tăng công suất tổng.
Dự phòng và tăng độ bền cho hệ thống
- Nếu một cục đẩy bị lỗi, hệ thống vẫn có thể hoạt động nhờ cục đẩy thứ hai.
- Khi chia tải cho hai cục đẩy, mỗi cục đẩy sẽ hoạt động nhẹ nhàng hơn, giảm nguy cơ quá nhiệt, tăng tuổi thọ thiết bị.
Việc đấu 2 cục đẩy công suất với nhau giúp hệ thống âm thanh hoạt động ổn định hơn, tăng công suất, cải thiện chất lượng âm thanh, bảo vệ thiết bị và phù hợp với từng loại loa. Tùy vào nhu cầu thực tế, bạn có thể chọn cách đấu phù hợp nhất.
Ưu nhược điểm của việc đấu 2 cục đẩy công suất
Ưu điểm
- Tăng công suất, kéo được nhiều loa hơn – Chia tải giúp hệ thống mạnh hơn, tránh méo tiếng.
- Giữ ổn định, giảm tải cho từng cục đẩy – Giúp thiết bị bền hơn, hoạt động ít nóng hơn.
- Mở rộng hệ thống dễ dàng – Có thể nâng cấp dàn loa mà không phải thay đổi toàn bộ.
- Phân tần tốt hơn – Khi kết hợp vang số hoặc crossover, âm thanh sạch hơn, tránh trùng dải tần.
- Kết nối đơn giản – Sử dụng cổng LINK OUT, giắc XLR, RCA phổ biến, không cần thiết bị chuyên dụng.
- Cân pha dễ dàng – Chỉnh phase loa sub mà không cần dùng RTA.
Nhược điểm
- Chi phí cao hơn – Phải đầu tư thêm thiết bị, có thể cần vang số hoặc crossover.
- Chiếm nhiều không gian – Dây kết nối phức tạp, cần bố trí gọn gàng.
- Dễ đấu sai gây mất pha, méo tiếng – Cần kiểm tra kỹ cách đấu nối.
- Tốn điện hơn – Hai cục đẩy tiêu thụ điện nhiều hơn một cục.
Khi nào nên đấu 2 cục đẩy với nhau?
- Có 1 nguồn tín hiệu nhưng nhiều cục đẩy và loa – Giúp đồng bộ âm thanh.
- Âm thanh hội trường, sân khấu – Đảm bảo âm thanh đều, đồng pha.
- Sử dụng tạm thời – Khi cần mở rộng công suất trong thời gian ngắn.
- Kết nối nhanh, ít dây rợ – Khi không muốn dùng nhiều jack tín hiệu.
Không nên đấu nếu dùng lâu dài hoặc trong hệ thống gia đình, vì có thể ảnh hưởng đến tuổi thọ thiết bị.
Những thông số cần biết trước khi đấu 2 cục đẩy công suất

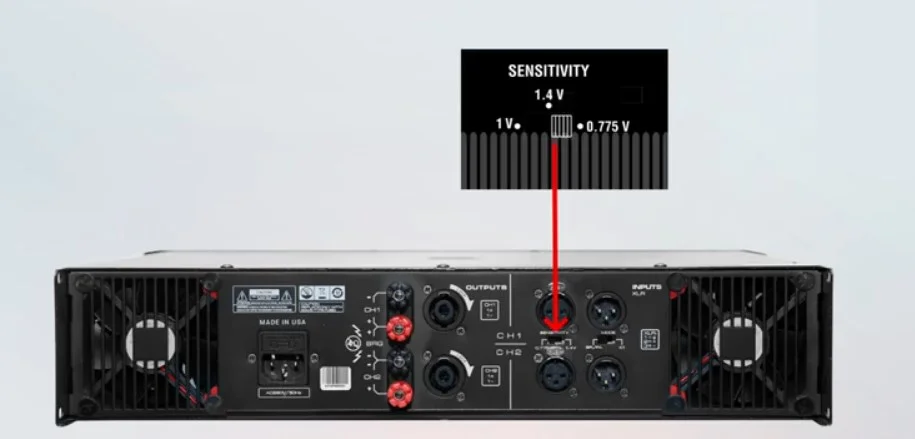

- Mức tín hiệu đầu vào: Dao động từ 0.75V – 1.4V, tùy theo sản phẩm và thương hiệu.
- Công suất cục đẩy: Quyết định khả năng khuếch đại tín hiệu ra loa.
- Trở kháng đầu vào:
– Balanced (XLR): Khoảng 20kΩ.
– Unbalanced (RCA, 6 ly): Khoảng 10kΩ.
- Trở kháng tải: Quan trọng để phối ghép với loa, thường nằm trong khoảng 2Ω – 16Ω.
- Cổng kết nối đầu vào: Gồm XLR (Canon), 6 ly, Domino.
- Độ méo tiếng (THD%): Càng thấp, âm thanh càng trong và mượt.
Nguyên tắc khi thực hiện đấu 2 cục đẩy
Chỉ kết nối khi cả hai cục đẩy có cổng LINK
- Không phải tất cả các cục đẩy đều hỗ trợ kết nối LINK OUT. Cần kiểm tra thiết bị trước khi thực hiện.
Sử dụng jack Canon (XLR) cho đường LINK
- Đường LINK chỉ hỗ trợ jack Canon (XLR), không thể dùng jack loa như Speakon, 6 ly hoặc RCA.
- Việc sử dụng đúng chuẩn giúp tín hiệu ổn định, không bị suy hao.
LINK chỉ truyền tín hiệu âm thanh, không chia sẻ công suất
- Cục đẩy thứ hai sẽ nhận tín hiệu từ cục đẩy đầu tiên nhưng vẫn phải cấp nguồn riêng.
- Công suất của mỗi cục đẩy độc lập, không được cộng dồn.
Xác định đúng cổng kết nối có ký hiệu LINK
- Cổng LINK OUT thường nằm ở mặt sau cục đẩy, gần với cổng INPUT.
- Cần cắm đúng cổng để đảm bảo tín hiệu truyền đi chính xác.
Có thể mở rộng hệ thống bằng cách đấu nối nhiều cục đẩy
- Nếu hệ thống cần nhiều hơn hai cục đẩy, có thể tiếp tục đấu nối theo cách này.
- Tuy nhiên, cần kiểm tra xem có suy hao tín hiệu không, có thể cần bộ khuếch đại tín hiệu khi kết nối quá nhiều thiết bị.
Hướng dẫn cách đấu 2 cục đẩy công suất đơn giản
Việc đấu nối 2 cục đẩy công suất giúp mở rộng hệ thống âm thanh, đảm bảo công suất mạnh mẽ và âm thanh đồng đều hơn. Dưới đây là các bước thực hiện:
Chuẩn bị trước khi đấu nối 2 cục đẩy
– 2 cục đẩy công suất hoạt động bình thường, có hỗ trợ cổng tín hiệu LINK OUT.
– Dây tín hiệu âm thanh:
- 1 dây AV – Canon (tùy theo thiết bị).
- 1 dây Canon – Canon (XLR) để kết nối tín hiệu LINK.
– Giắc cắm chất lượng cao giúp tín hiệu truyền tải ổn định, hạn chế nhiễu.
Cách đấu 2 cục đẩy công suất với nhau
Bước 1: Tìm cổng LINK OUT trên cục đẩy thứ nhất, cắm một đầu giắc vào.
- Đây là cổng xuất tín hiệu, giúp truyền tín hiệu âm thanh sang cục đẩy thứ hai.
Bước 2: Lấy đầu dây còn lại cắm vào INPUT (IN) của cục đẩy thứ hai.
- Cục đẩy thứ hai sẽ nhận tín hiệu từ cục đẩy thứ nhất thông qua cổng Canon (XLR).
Bước 3: Dùng dây thứ hai để kết nối cổng OUT của cục đẩy thứ nhất vào cổng IN của cục đẩy thứ hai.
- Đảm bảo cắm chắc chắn và đúng vị trí để tránh mất tín hiệu.
Hoàn tất kết nối, hai cục đẩy sẽ hoạt động đồng bộ mà không cần thiết lập phức tạp!
Hướng dẫn đấu nhiều cục đẩy cùng lúc
Nếu có nhiều hơn 2 cục đẩy, bạn thực hiện theo nguyên tắc nối tiếp tín hiệu như sau:
- Bước 1: Cắm dây từ cổng LINK OUT của cục đẩy thứ nhất vào INPUT của cục đẩy thứ hai.
- Bước 2: Tiếp tục lấy LINK OUT từ cục đẩy thứ hai kết nối vào INPUT của cục đẩy thứ ba.
- Bước 3: Lặp lại quá trình này cho đến khi tất cả các cục đẩy được kết nối với nhau.
Lưu ý:
- Đảm bảo tất cả cục đẩy có cùng mức tín hiệu đầu vào để tránh chênh lệch âm lượng.
- Sử dụng dây Canon (XLR) chất lượng cao để đảm bảo tín hiệu ổn định.
- Không đấu chéo tín hiệu giữa các cục đẩy để tránh nhiễu và méo tiếng.
Những lưu ý quan trọng khi thực hiện đấu 2 cục đẩy công suất
- Tắt nguồn trước khi kết nối: Luôn ngắt điện hoàn toàn trước khi thao tác để đảm bảo an toàn cho thiết bị và người sử dụng.
- Kiểm tra dây dẫn: Dây tín hiệu và dây nguồn phải đạt chuẩn, tránh quá tải hoặc chập cháy gây hư hỏng thiết bị.
- Thực hiện đúng thứ tự các bước: Đấu nối theo đúng trình tự, đặc biệt là xác định chính xác cổng LINK OUT và INPUT.
- Điều chỉnh âm lượng về 0 trước khi bật nguồn: Sau khi kết nối, đảm bảo tất cả âm lượng về 0, sau đó tăng dần để tránh sốc tín hiệu.
- Chờ khoảng 5 giây sau khi bật nguồn mới tăng âm lượng: Điều này giúp bảo vệ loa và cục đẩy khỏi dòng điện đột ngột.
- Tránh làm gập hoặc quấn vòng dây kết nối: Dây tín hiệu cần được bố trí gọn gàng, tránh nhiễu sóng và suy hao tín hiệu.
- Kiểm tra lại toàn bộ hệ thống trước khi vận hành: Đảm bảo tất cả các kết nối chắc chắn, đúng kỹ thuật để hệ thống hoạt động ổn định.
Việc nắm vững cách đấu 2 cục đẩy công suất không chỉ giúp tối ưu hiệu suất hệ thống âm thanh mà còn đảm bảo tín hiệu ổn định và chất lượng tốt nhất. Khi thực hiện, bạn cần tuân thủ đúng nguyên tắc kết nối, sử dụng thiết bị và dây dẫn phù hợp để tránh các sự cố không mong muốn. Nếu áp dụng đúng kỹ thuật, hệ thống âm thanh của bạn sẽ hoạt động mạnh mẽ, bền bỉ và mang lại trải nghiệm âm thanh tối ưu.
