Trong hệ thống âm thanh, biến áp nguồn amply đóng vai trò quan trọng trong việc cung cấp điện áp ổn định, đảm bảo hiệu suất hoạt động của ampli. Việc quấn biến áp nguồn amply đúng cách không chỉ giúp thiết bị hoạt động bền bỉ mà còn tối ưu công suất, hạn chế nhiễu và méo tiếng. Để thực hiện quấn biến áp hiệu quả, cần tính toán chính xác số vòng dây, cỡ dây dẫn và chọn lõi sắt phù hợp. Trong bài viết này, chúng ta sẽ tìm hiểu chi tiết về cách quấn biến áp nguồn amply, từ công thức tính toán đến các lưu ý quan trọng khi thực hiện.
Biến áp nguồn amply là gì?
Biến áp nguồn trong amply là một thành phần quan trọng, có nhiệm vụ chuyển đổi điện áp từ lưới điện (220V hoặc 110V) xuống mức điện áp phù hợp với các linh kiện bên trong amply, thông qua nguyên lý cảm ứng điện từ. Đây là bộ phận không thể thiếu trong các amply dùng nguồn tuyến tính, giúp cung cấp điện áp ổn định để amply hoạt động hiệu quả.
Nguồn biến áp
Nguồn biến áp là thiết bị điện có chức năng truyền năng lượng giữa hai hoặc nhiều mạch điện thông qua cảm ứng điện từ. Khi dòng điện xoay chiều chạy qua cuộn dây sơ cấp, nó tạo ra từ trường biến thiên, cảm ứng điện áp vào cuộn thứ cấp, giúp thay đổi mức điện áp theo yêu cầu. Nguồn biến áp thường được sử dụng trong các thiết bị điện để tăng hoặc giảm điện áp xoay chiều.
Ưu điểm của nguồn biến áp
- Hiệu suất làm việc cao, đảm bảo cung cấp năng lượng ổn định cho amply.
- Giá thành hợp lý, phù hợp với nhiều phân khúc sản phẩm.
- Dải điện áp sơ cấp rộng, giúp thích ứng với nhiều mức điện áp đầu vào.
- Có thể lấy nhiều mức điện áp đầu ra, phù hợp với các mạch khác nhau trong amply.
Nhược điểm của nguồn biến áp
- Độ an toàn không cao, có nguy cơ chập cháy nếu không được thiết kế và bảo vệ tốt.
- Dễ xảy ra sự cố, đặc biệt khi hoạt động trong môi trường có nguồn điện không ổn định.
- Khó sửa chữa, do thiết kế phức tạp và linh kiện thay thế ít.
- Dễ bị nhiễu, đặc biệt là nhiễu từ trường, có thể ảnh hưởng đến chất lượng âm thanh của amply.
Việc quấn biến áp nguồn cần kỹ thuật chính xác để đảm bảo đúng điện áp, dòng điện yêu cầu và giảm thiểu nhiễu cho amply.

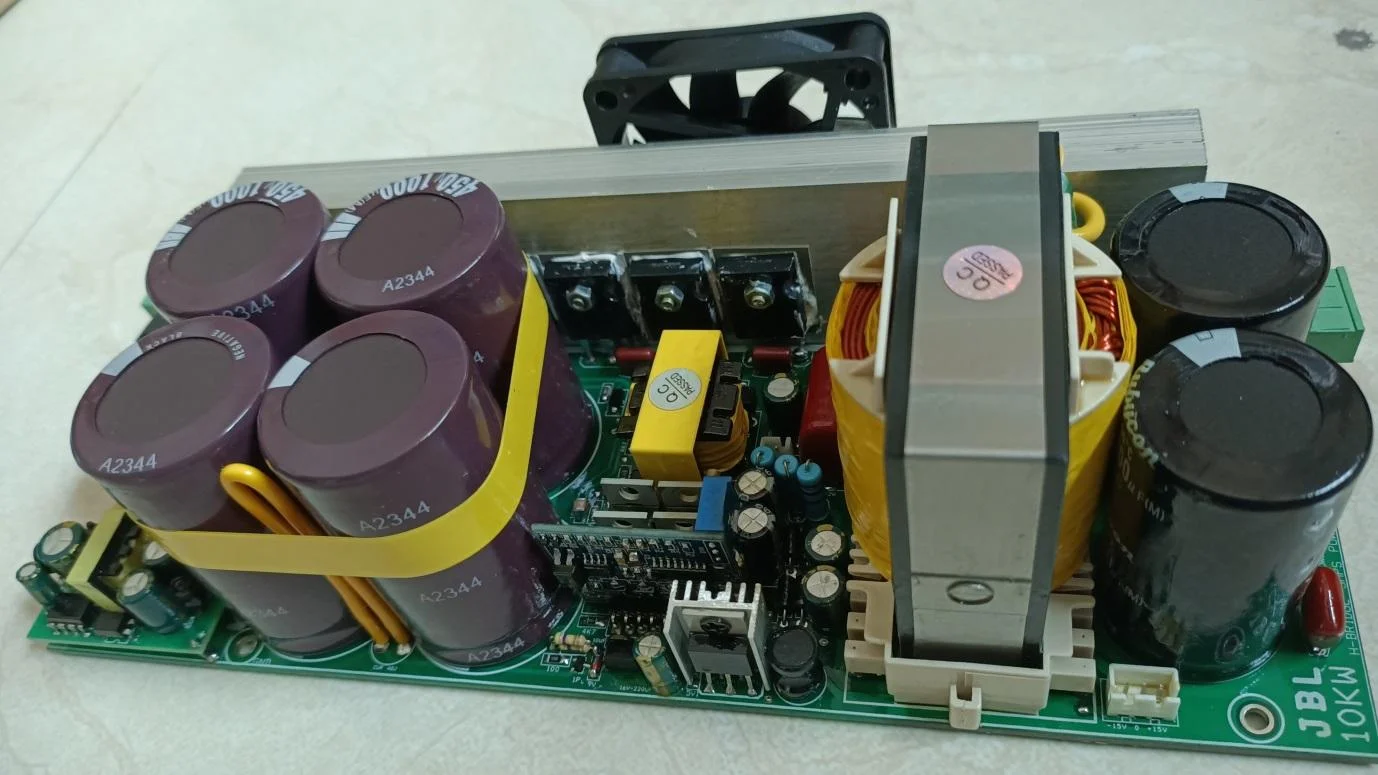

Nguồn xung
Nguồn xung là một bộ nguồn chuyển đổi điện áp từ dòng điện xoay chiều (AC) sang dòng điện một chiều (DC) thông qua cơ chế dao động xung kết hợp với biến áp xung. Khác với nguồn biến áp truyền thống sử dụng biến áp sắt từ để hạ áp rồi chỉnh lưu, nguồn xung hoạt động bằng cách chuyển đổi điện áp ở tần số cao (thường từ 20kHz đến vài trăm kHz), giúp giảm kích thước và trọng lượng đáng kể.
Trong các thiết bị âm thanh hiện đại, nguồn xung ngày càng được sử dụng rộng rãi thay thế cho nguồn tuyến tính truyền thống, do những lợi ích về hiệu suất và thiết kế nhỏ gọn.
Ưu điểm của nguồn xung
- Giá thành rẻ hơn so với nguồn biến áp có cùng công suất.
- Kích thước nhỏ gọn, giảm đáng kể không gian chiếm dụng.
- Hiệu suất cao, ít hao phí điện năng, sinh nhiệt thấp hơn nguồn tuyến tính.
- Dễ tích hợp vào các thiết bị nhỏ gọn, phù hợp với amply, mixer, vang số hiện đại.
Nhược điểm của nguồn xung
- Thiết kế phức tạp, yêu cầu kỹ thuật chế tạo cao.
- Khó sửa chữa, do linh kiện chuyên biệt và mạch phức tạp.
- Có thể gây nhiễu, đặc biệt là nhiễu điện từ nếu không được thiết kế tốt.
Cách quấn biến áp nguồn amply chuẩn xác nhất
Cách quấn biến áp nguồn amply đúng kỹ thuật là một công việc đòi hỏi tính toán chính xác để đảm bảo hiệu suất hoạt động tốt nhất cho ampli. Dưới đây là hướng dẫn chi tiết về cách tính toán và thực hiện quấn biến áp nguồn:
Bước 1: Xác định CS tất cả của Amply
- Trước tiên, cần xác định tổng công suất (CS) của amply, giá trị này do ta quyết định. Ví dụ, nếu sử dụng loa có trở kháng 2 ohm (tương đương 4 loa 8 ohm mắc song song) với tổng công suất 2000W (mỗi loa 500W), ta có hai thông số cần quan tâm là trở kháng 2 ohm và công suất 2000W.
- Để đạt 2000W trên loa 2 ohm, điện áp tín hiệu hình sin cần đạt khoảng 63V (theo công thức U = √(P × R)). Do hao hụt điện áp qua sò công suất, dây dẫn,… ta cần tính dư một chút, chẳng hạn 65V, 68V hoặc 70V.
- Điện áp cấp cho loa được cung cấp bởi cuộn thứ cấp của biến áp. Vì vậy, ta cần quấn cuộn thứ cấp với mức điện áp 65V x2 (đối với mạch công suất thông thường) hoặc 130V đơn (đối với mạch PV2000). Như vậy, biến áp cần quấn sẽ có đầu vào 220V và đầu ra 65V x2, với công suất khoảng 2200W (bao gồm hao hụt). Lưu ý, đây là công suất cho một kênh.
- Sau khi xác định công suất của biến áp (2200W), ta tiếp tục tính tiết diện lõi sắt. Tiết diện S được xác định bằng cách đo bề rộng phần giữa chữ E (gọi là a) và đo bề dày khi xếp chữ E chồng lên nhau (gọi là b). Công thức tính tiết diện là:
S = 1.2 × √P (cm²)
Với P = 2200W, lấy căn bậc hai được 47, nhân với 1.2 ta có S ≈ 56 cm².
- Để chọn lõi sắt phù hợp, ta có thể chọn tập hợp nhiều lá E và I sao cho đạt khoảng 56 cm². Ví dụ, nếu lưỡi chữ E có bề rộng 5 cm, ta xếp cao lên 11 cm, khi đó:
S = 5×11 = 55 cm²
Tuy nhiên, do lớp sơn cách điện trên lá thép, ta có thể xếp cao hơn, khoảng 12 cm, để đảm bảo đủ tiết diện.
Lưu ý: Nên chọn tỷ lệ a < b < 2a để đảm bảo kích thước hợp lý. Các số đo tính bằng cm để dễ thao tác.
Bước 2: Tính số vòng trên 1V
Sau khi biết tiết diện S của lõi sắt , ta tính số vòng trên 1V.
- Xác định số vòng dây trên 1V:
Số vòng trên 1V = 45 ⁄ S
Nếu lõi sắt chất lượng tốt, có thể dùng 38 thay vì 45. Nếu lõi sắt kém, có thể dùng 50.
- Với S = 56 cm², ta tính được:
45 ⁄ 56 ≈ 0.8 vòng / V
- Tính số vòng quấn cho cuộn sơ cấp (220V):
Áp dụng công thức:
220V × 0.8 = 176 vòng
- Tính số vòng quấn cho cuộn thứ cấp (65V × 2):
Điện áp tổng cần quấn: 130V
Áp dụng công thức:
130V × 0.8 = 104 vòng
104 vòng này có điểm giữa tại 52 vòng.
Bước 3: Tính cỡ dây
- Xác định dòng điện của từng cuộn dây:
Cuộn sơ cấp (220V):
2200W ⁄ 220V = 10A
Cuộn thứ cấp (130V):
2200W ⁄ 130V = 17A
- Tính đường kính dây dẫn:
Công thức tính:
d = 0.7 × √I (mm)
Với dòng 10A:
√10 ≈ 3.16, 0.7 × 3.16 ≈ 2.2mm
Với dòng 17A:
√17 ≈ 4.12, 0.7 × 4.12 ≈ 2.19mm
Điều chỉnh cỡ dây linh hoạt:
- Có thể chọn cỡ dây nhỏ hơn một chút tùy theo mục đích sử dụng.
- Nếu dùng cho subwoofer (20Hz), cần tính chính xác để đảm bảo công suất.
- Nếu dùng cho loa full-range, có thể linh động hơn vì không tập trung vào một dải tần cố định.
Tại sao cần tính đúng?
- Tính toán chính xác giúp transfo hoạt động bền bỉ, không bị hư hỏng.
- Khi hát lớn, điện áp ít sụt giảm, không gây rè.
- Tránh lãng phí chi phí mua dây quá lớn không cần thiết.
Cách xác định công suất transfo:
- Khi nhắc đến transfo, cần nói về VA (Volt-Ampere) thay vì chỉ nói A (Ampere).
- Ví dụ:
1000VA transformer → dễ hiểu
2000VA transformer → rõ ràng
- Nếu chỉ nói 25A, không thể biết rõ mức điện áp.
- Ở nước ngoài, nếu sử dụng điện 100V, thì transfo 25A tương đương 2500VA
Việc quấn biến áp nguồn amply đòi hỏi sự tính toán chính xác và lựa chọn vật liệu phù hợp để đảm bảo hiệu suất và độ bền của thiết bị. Từ việc xác định công suất, số vòng dây, cỡ dây dẫn đến cách bố trí cuộn dây hợp lý, mỗi bước đều ảnh hưởng trực tiếp đến chất lượng âm thanh đầu ra. Nếu thực hiện đúng kỹ thuật, biến áp sẽ cung cấp nguồn điện ổn định, giúp amply hoạt động hiệu quả, hạn chế méo tiếng và hao tổn năng lượng. Hy vọng với những thông tin đã chia sẻ, bạn có thể tự tin trong việc quấn biến áp cho amply của mình, tối ưu hệ thống âm thanh một cách tốt nhất.
