Trong thời đại công nghệ số phát triển mạnh mẽ, chuyển đổi tín hiệu analog sang digital đóng vai trò quan trọng trong nhiều lĩnh vực, từ âm thanh, hình ảnh đến truyền thông và đo lường. Các thiết bị điện tử hiện đại như máy tính, điện thoại, hệ thống âm thanh số hay camera kỹ thuật số đều cần thực hiện quá trình này để xử lý và lưu trữ dữ liệu một cách chính xác và hiệu quả. Bộ chuyển đổi tín hiệu ADC (Analog-to-Digital Converter) giúp biến đổi tín hiệu liên tục của thế giới thực thành dạng số, mở ra khả năng xử lý linh hoạt và chính xác hơn trong các hệ thống điện tử. Bài viết này của Hào Quang Group sẽ giúp bạn biết cách chuyển đổi tín hiệu analog sang digital đơn giản nhất.
Các khái niệm liên quan đến cách chuyển đổi Analog sang Digital là gì?

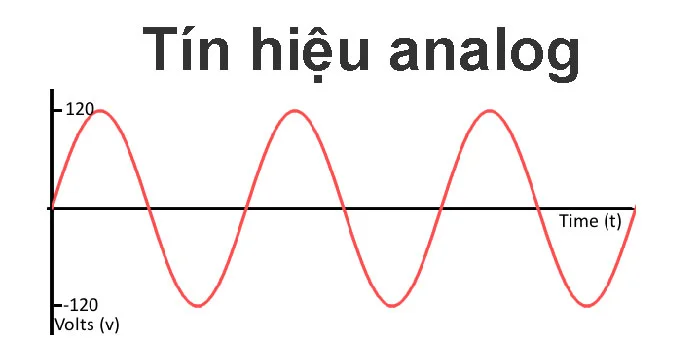

Tín hiệu Analog là gì?
Tín hiệu Analog là tín hiệu liên tục theo thời gian, có thể thay đổi một cách mượt mà mà không bị gián đoạn. Đồ thị của tín hiệu Analog là một đường liền mạch, phản ánh sự biến thiên liên tục của tín hiệu. Thuật ngữ “Analog” có nghĩa là tương tự, tức là tín hiệu tại một thời điểm sẽ có sự thay đổi về cường độ so với thời điểm trước đó, nhưng vẫn giữ tính liên tục trong quá trình biến đổi.
Tín hiệu Digital là gì?
Tín hiệu Digital là tín hiệu số, chỉ bao gồm hai trạng thái rời rạc: mức cao và mức thấp, thay vì thay đổi liên tục như tín hiệu Analog. Trong lĩnh vực điện tử và máy tính, mức cao thường được biểu diễn bằng số 1, còn mức thấp là 0. Trước đây, mức cao thường vào khoảng 5V và mức thấp là 0V. Tuy nhiên, trong các bộ vi xử lý hiện đại, mức cao chỉ vào khoảng 1V và mức thấp vẫn là 0V, giúp tiết kiệm năng lượng hiệu quả hơn.
Tại sao cần chuyển đổi tín hiệu Analog sang Digital
Việc chuyển đổi tín hiệu Analog sang Digital (A/D) là cần thiết vì nhiều lý do quan trọng, đặc biệt trong lĩnh vực điện tử, viễn thông và xử lý tín hiệu số:
- Lưu trữ và truyền tải dễ dàng
Tín hiệu Digital có thể được lưu trữ và truyền qua mạng máy tính, Internet hoặc các thiết bị lưu trữ như ổ cứng, thẻ nhớ mà không bị suy hao như tín hiệu Analog.
- Chống nhiễu tốt hơn
Tín hiệu Analog dễ bị nhiễu và suy hao trong quá trình truyền dẫn, trong khi tín hiệu Digital ít bị ảnh hưởng bởi nhiễu hơn, giúp đảm bảo chất lượng dữ liệu.
- Xử lý và phân tích dữ liệu hiệu quả hơn
Các hệ thống máy tính và vi xử lý chỉ có thể làm việc với tín hiệu Digital, do đó việc chuyển đổi giúp xử lý dữ liệu nhanh chóng, chính xác và linh hoạt hơn.
- Bảo toàn chất lượng tín hiệu
Khi được số hóa, tín hiệu có thể được nén, mã hóa và tái tạo với độ chính xác cao, giảm thiểu suy hao theo thời gian.
- Tiết kiệm năng lượng và tài nguyên
Các thiết bị xử lý tín hiệu Digital tiêu thụ ít điện năng hơn so với các hệ thống Analog truyền thống, đặc biệt trong các thiết bị di động và hệ thống nhúng.
Do đó, quá trình chuyển đổi tín hiệu Analog sang Digital đóng vai trò quan trọng trong nhiều ứng dụng như âm thanh, hình ảnh, truyền thông và điều khiển tự động.
Bộ chuyển đổi tín hiệu Analog sang Digital (ADC) là gì?
Bộ chuyển đổi tín hiệu Analog sang Digital (viết tắt là ADC – Analog to Digital Converter) là một mạch hoặc thiết bị có chức năng chuyển đổi tín hiệu Analog (tín hiệu liên tục) thành tín hiệu Digital (tín hiệu số rời rạc).
Quá trình này giúp các hệ thống kỹ thuật số có thể xử lý, lưu trữ và truyền tải dữ liệu một cách chính xác và hiệu quả.
Ví dụ:
- Âm thanh: Tín hiệu từ micro là Analog, nhưng để xử lý trên máy tính hoặc điện thoại, nó cần được chuyển đổi sang dạng Digital bằng ADC.
- Hình ảnh: Trong máy ảnh kỹ thuật số, ánh sáng từ môi trường là tín hiệu Analog, nhưng cảm biến hình ảnh sẽ chuyển đổi nó thành dữ liệu Digital để xử lý và lưu trữ.
ADC đóng vai trò quan trọng trong nhiều ứng dụng như truyền thông, điều khiển tự động, xử lý âm thanh và hình ảnh.
Đặc điểm của bộ chuyển đổi tín hiệu Analog sang Digital (ADC)
Nhiều phương pháp chuyển đổi tín hiệu Analog sang Digital khác nhau
Có nhiều kiến trúc ADC khác nhau, tùy thuộc vào mức độ phức tạp và yêu cầu độ chính xác. Một số phương pháp phổ biến bao gồm:
- Flash ADC (chuyển đổi tức thời, tốc độ cao)
- Successive Approximation ADC (SAR) (chuyển đổi tuần tự, phổ biến trong các hệ thống nhúng)
- Sigma-Delta ADC (chuyên dụng cho tín hiệu âm thanh và đo lường chính xác cao)
Tích hợp trong mạch IC
- Do tính phức tạp của ADC, hầu hết các hệ thống chuyển đổi tín hiệu đều được tích hợp vào các vi mạch (IC), giúp thu nhỏ kích thước và tối ưu hóa hiệu suất.
ADC đa kênh và Multiplexer
- Ở đầu vào của ADC, có thể sử dụng Multiplexer (MUX) để lựa chọn nhiều ngõ vào khác nhau. Điều này giúp ADC có thể xử lý nhiều tín hiệu từ các nguồn khác nhau, tạo ra ADC đa kênh.
- Trước đây, do giá thành ADC cao, các hệ thống thường bố trí 8 đến 64 ngõ vào để tiết kiệm chi phí. Ngày nay, với sự phát triển của công nghệ, các chip ADC có thể có 1, 2 hoặc 4 ngõ vào, giúp đơn giản hóa thiết kế và giảm chi phí.

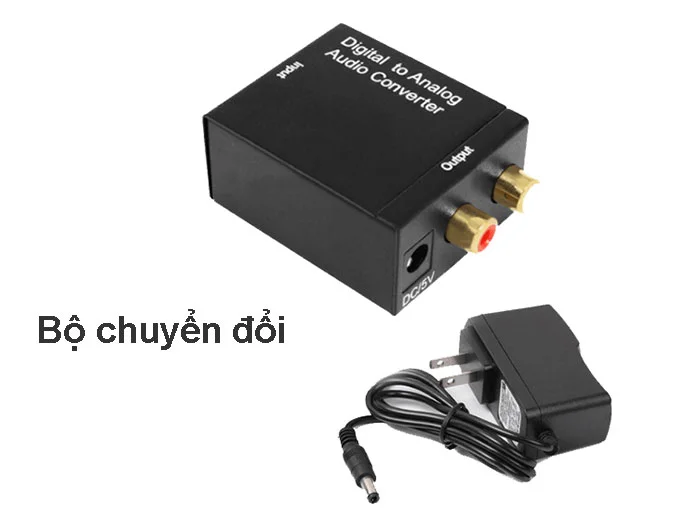

DAC – Hệ thống chuyển đổi ngược
- Ngoài ADC, còn có bộ chuyển đổi Digital sang Analog (DAC – Digital to Analog Converter), hoạt động ngược lại với ADC. DAC chuyển tín hiệu Digital trở lại dạng Analog, thường được sử dụng trong hệ thống âm thanh, truyền hình và điều khiển tín hiệu tương tự.
Bộ ADC đóng vai trò quan trọng trong các hệ thống xử lý tín hiệu số, giúp chuyển đổi tín hiệu từ thế giới thực sang dạng số để có thể phân tích, lưu trữ và truyền tải dễ dàng hơn.
Quy trình chuyển đổi tín hiệu Analog sang Digital bằng ADC
Bước 1: Chuyển đổi tín hiệu Analog thành điện áp và lấy mẫu
- Các tín hiệu Analog từ môi trường thực tế (âm thanh, nhiệt độ, ánh sáng, độ ẩm,…) cần được chuyển đổi thành tín hiệu điện áp để ADC có thể xử lý.
- ADC thực hiện quá trình lấy mẫu (sampling) tín hiệu ngõ vào theo một chu kỳ nhất định thay vì liên tục chuyển đổi.
- Do quá trình này liên quan đến lượng tử hóa, nên luôn tồn tại một mức độ lỗi hoặc bị ảnh hưởng bởi nhiễu tín hiệu.
- Tốc độ lấy mẫu xác định băng thông của ADC, tức là tần số tối đa mà ADC có thể số hóa chính xác tín hiệu Analog.
Bước 2: Chuyển đổi và đánh giá tín hiệu Digital
Hiệu suất của một bộ ADC được đặc trưng bởi:
- Băng thông (Bandwidth): Xác định bởi tốc độ lấy mẫu (Sampling Rate).
- Tỉ số tín hiệu-nhiễu (SNR – Signal-to-Noise Ratio): Ảnh hưởng bởi nhiều yếu tố như độ phân giải (Resolution), độ tuyến tính (Linearity), độ chính xác (Accuracy), hiện tượng aliasing và jitter.
- Số bit hiệu quả (ENOB – Effective Number of Bits): Chỉ số đo lường số bit thực sự có ích trong quá trình chuyển đổi mà không bị nhiễu. Một ADC lý tưởng có ENOB bằng với độ phân giải của nó.
Khi quá trình chuyển đổi hoàn tất, dữ liệu Digital có thể được xử lý, lưu trữ hoặc truyền tải trong hệ thống số.
Chuyển đổi tín hiệu Digital sang Analog (DAC)
- DAC là bộ mạch có chức năng chuyển đổi tín hiệu số (chuỗi bit nhị phân) thành tín hiệu tương tự (Analog).
- Đầu ra của DAC là một tín hiệu rời rạc, gần giống với tín hiệu Analog liên tục. Khi độ phân giải của DAC càng cao, tín hiệu đầu ra càng mượt và chính xác hơn.
- Thông thường, một bộ lọc hậu xử lý (post-filtering) được sử dụng để làm mịn dạng sóng, giúp tín hiệu đầu ra ít méo hơn.
Ứng dụng của ADC và DAC trong hệ thống tín hiệu hỗn hợp
- Nhiều hệ thống hiện đại sử dụng cả tín hiệu Analog và Digital, được gọi là hệ thống tín hiệu hỗn hợp (Mixed-Signal System).
- Trong các hệ thống này, ADC và DAC đóng vai trò quan trọng trong việc chuyển đổi dữ liệu giữa hai miền tín hiệu, ví dụ:
– ADC: Chuyển đổi âm thanh từ micro để xử lý trong thiết bị kỹ thuật số.
– DAC: Chuyển đổi dữ liệu Digital trong máy tính thành tín hiệu âm thanh Analog để phát ra loa.
ADC và DAC là thành phần thiết yếu trong nhiều lĩnh vực như âm thanh, hình ảnh, truyền thông, điều khiển tự động và đo lường.
Chuyển đổi tín hiệu analog sang digital là một quá trình quan trọng giúp biến đổi tín hiệu liên tục trong thế giới thực thành dữ liệu số, phục vụ cho việc xử lý, lưu trữ và truyền tải thông tin trong các hệ thống điện tử hiện đại. Với sự phát triển không ngừng của công nghệ, các bộ chuyển đổi ADC ngày càng được cải tiến để đảm bảo độ chính xác cao hơn, giúp nâng cao chất lượng âm thanh, hình ảnh và các ứng dụng trong đo lường, truyền thông. Nhờ đó, quá trình chuyển đổi này trở thành nền tảng quan trọng trong các thiết bị kỹ thuật số ngày nay.
