Cách tính cuộn cảm cho loa? Hướng dẫn cách tự làm, quấn cuộn cảm cho loa

Trong quá trình thiết kế và nâng cấp hệ thống âm thanh, đặc biệt là khi tự chế mạch phân tần cho loa, cách tính cuộn cảm cho loa là một trong những yếu tố kỹ thuật quan trọng cần nắm vững. Cuộn cảm đóng vai trò lọc tần số, đặc biệt trong việc dẫn tín hiệu âm trầm đến loa bass một cách chính xác. Việc hiểu rõ nguyên lý hoạt động và biết cách tính toán thông số cuộn cảm không chỉ giúp tối ưu chất lượng âm thanh mà còn đảm bảo hiệu quả hoạt động ổn định cho toàn bộ hệ thống loa.

Cuộn cảm là gì? Chức năng cuộn cảm trong loa

Cuộn cảm, còn gọi là cuộn chặn, là một linh kiện điện tử quan trọng thường được sử dụng trong mạch phân tần của loa, đặc biệt là với loa bass. Chức năng chính của cuộn cảm là chặn các tần số cao, chỉ cho âm thanh tần số thấp (âm trầm) đi qua.

Trong hệ thống loa, cuộn cảm thường được đặt trước nhánh phân tần dẫn đến loa bass hoặc loa mid. Khi tín hiệu âm thanh từ amply karaoke truyền đến mạch phân tần, nó sẽ đi qua cuộn cảm. Cuộn cảm sẽ ngăn không cho dải tần số cao (âm treble) truyền đến loa bass, giúp loa chỉ phát ra âm thanh trầm rõ ràng, đúng dải tần chuyên biệt của nó.

Nhờ vào vai trò lọc tần số này, cuộn cảm được ứng dụng rộng rãi trong nhiều loại loa có loa bass như:

• Loa sân khấu

• Loa karaoke

• Loa nghe nhạc

• Loa hội trường

Việc sử dụng cuộn cảm không chỉ giúp âm thanh tách bạch rõ ràng hơn mà còn bảo vệ loa khỏi việc nhận tín hiệu không phù hợp với khả năng tái tạo âm thanh của nó.

Nguyên lý hoạt động của cuộn cảm

Cuộn cảm là một linh kiện điện tử hoạt động dựa trên nguyên lý cảm ứng điện từ. Khi dòng điện đi qua cuộn dây, nó sinh ra từ trường bao quanh cuộn dây, và sự biến đổi của dòng điện sẽ gây ra sự biến đổi tương ứng trong từ trường này.

Khi hoạt động với dòng điện một chiều (DC):

• Dòng điện một chiều có cường độ và chiều không đổi, nên khi cấp dòng DC vào cuộn cảm, ban đầu cuộn cảm sẽ chống lại sự thay đổi dòng điện nhờ hiện tượng tự cảm.

• Sau khi dòng ổn định, cuộn cảm hoạt động như một điện trở thuần có điện kháng gần bằng 0, vì không có sự biến thiên từ trường.

• Khi đó, từ trường ổn định sẽ được tạo ra xung quanh cuộn dây.

Khi hoạt động với dòng điện xoay chiều (AC):

• Với dòng xoay chiều, cường độ và chiều dòng điện liên tục thay đổi theo tần số, làm từ trường trong cuộn cảm cũng biến thiên theo.

• Sự biến thiên từ trường này gây ra một suất điện động cảm ứng ngược chiều với dòng điện ban đầu, tạo ra một lực cản gọi là cảm kháng (reactance).

• Cảm kháng của cuộn cảm tỷ lệ thuận với tần số dòng điện và độ tự cảm của cuộn dây, theo công thức:

X_L = 2πƒL

Trong đó:

• X_L​: cảm kháng (Ohm)

• f: tần số dòng điện (Hz)

• L: độ tự cảm của cuộn dây (Henry)

Vai trò trong lọc nhiễu và ổn định dòng:

• Cuộn cảm có khả năng lọc nhiễu hiệu quả trong mạch nguồn DC, bằng cách cản các thành phần tần số cao (nhiễu, xung) và cho thành phần DC đi qua.

• Chúng thường được dùng trong các mạch lọc nguồn, mạch lọc tần số, cũng như trong các mạch phân tần loa để loại bỏ tín hiệu không mong muốn.

Ứng dụng trong âm thanh:

• Trong hệ thống âm thanh, đặc biệt là loa bass, loa hội trường, loa sân khấu, karaoke, âm thanh phòng họp, cuộn cảm được dùng để lọc bỏ dải tần số cao, chỉ cho phép các tần số thấp (âm trầm) đi qua.

• Giá trị cuộn cảm càng lớn, khả năng cắt tần số cao càng tốt, từ đó âm bass trở nên sâu và trầm hơn, mang lại trải nghiệm âm thanh đầy đặn hơn.

Các loại cuộn cảm cho loa phổ biến

Cuộn cảm dùng cho loa bass có nhiều loại khác nhau, mỗi loại sẽ có những đặc điểm riêng về vật liệu, cấu tạo, chất lượng âm thanh và giá thành. Dưới đây là những loại cuộn cảm được sử dụng nhiều nhất hiện nay:

• Cuộn cảm Jantzen Audio

Cuộn cảm của thương hiệu Jantzen Audio là một trong những lựa chọn phổ biến trong phân tần loa bass. Với độ tự cảm 0.56mH và nội trở 0.51 Ohm, loại cuộn cảm này có thiết kế nhỏ gọn và sử dụng lõi có lỗ thông khí bên trong. Nhờ đó, nó dễ dàng lắp đặt trong các thùng loa kích thước giới hạn. Mặc dù không phải là loại cao cấp nhất, nhưng cuộn cảm Jantzen vẫn mang lại hiệu quả ổn định trong việc lọc tần số cao, đảm bảo dải âm trầm được tái tạo rõ ràng.

• Cuộn cảm lá đồng Cross Coil

Cuộn cảm Cross Coil sử dụng các lá đồng mỏng thay vì dây đồng tròn thông thường. Cấu trúc này giúp giảm đáng kể nội trở và hạn chế hiệu ứng tiếp xúc lân cận giữa các vòng dây một yếu tố gây suy hao tín hiệu trong các cuộn dây truyền thống. Với đặc tính đó, Cross Coil mang lại chất lượng âm thanh sạch hơn, ít bị méo hơn, đặc biệt phù hợp cho những dàn loa yêu cầu độ chính xác cao ở dải trầm. Tuy nhiên, giá thành của loại cuộn cảm này thường cao hơn so với các loại thông thường.

• Cuộn cảm vòng xuyến MPP Toroids

MPP Toroids là dòng cuộn cảm cao cấp được chế tạo dưới dạng vòng xuyến với lõi vật liệu MPP (Molybdenum Permalloy Powder). Đây là loại cuộn cảm được giới chơi âm thanh đánh giá rất cao nhờ vào độ tuyến tính vượt trội và độ méo cực kỳ thấp. Chính vì thế, MPP Toroids thường được sử dụng trong các hệ thống loa hi-end hoặc loa nghe nhạc đòi hỏi chất lượng âm thanh trung thực. Dù có giá thành đắt đỏ, nhưng hiệu quả âm thanh mà nó mang lại hoàn toàn xứng đáng.

• Cuộn cảm bobbin lõi sắt từ

Cuộn cảm dạng bobbin sử dụng lõi sắt từ là lựa chọn kinh tế dành cho các hệ thống loa tầm trung. Ưu điểm lớn nhất của loại này là chi phí thấp, dễ sản xuất hàng loạt. Tuy nhiên, chất lượng âm thanh thường không cao do có độ tuyến tính thấp hơn và mức méo âm lớn hơn so với các cuộn cảm lõi cao cấp. Loại cuộn cảm này phù hợp với các dàn loa không đòi hỏi quá cao về chi tiết âm thanh nhưng vẫn cần sự ổn định trong dải bass.

• Cuộn cảm lõi Ferrite

Cuộn cảm có lõi ferrite là một trong những loại được sử dụng khá phổ biến, đặc biệt là trong các dòng loa phổ thông đến từ Anh. Loại này có lợi thế về giá thành và khả năng chịu dòng ở mức tương đối. Tuy nhiên, hạn chế chính của cuộn cảm ferrite là độ tuyến tính thấp và dễ sinh ra méo âm ở mức công suất cao. Mặc dù vậy, chúng vẫn là lựa chọn phù hợp khi cân đối giữa chi phí sản xuất và chất lượng chấp nhận được.

• Cuộn cảm có lõi (iron-core inductor)

Cuộn cảm có lõi từ thường sử dụng các vật liệu như sắt hoặc hợp kim từ để tăng độ tự cảm. Ưu điểm nổi bật là chỉ cần ít vòng dây để đạt được giá trị mong muốn, từ đó giúp giảm kích thước và giá thành sản phẩm. Tuy nhiên, khi hoạt động ở công suất lớn, cuộn cảm lõi từ dễ gây ra hiện tượng méo âm do lõi bị bão hòa từ. Để đánh giá chất lượng của loại cuộn cảm này, người ta thường xem xét tỷ số cảm kháng trên nội trở – tỷ số càng cao thì chất lượng càng tốt.

• Cuộn cảm lõi sắt tấm

Đây là loại cuộn cảm sử dụng lõi được ghép từ nhiều lá sắt mỏng xếp chồng lên nhau. Loại này thường được các hãng âm thanh sử dụng rộng rãi trong các hệ thống loa thương mại vì có chi phí hợp lý và khả năng hoạt động ổn định. Tuy nhiên, về chất lượng âm thanh, cuộn cảm lõi sắt tấm chỉ ở mức trung bình, không thể so sánh với các dòng cao cấp như MPP Toroids hay Cross Coil. Dù vậy, chúng vẫn là một lựa chọn đáng cân nhắc trong các hệ thống âm thanh phổ thông.

Công thức cần biết để tự làm cuộn cảm cho loa bass

Để tự quấn cuộn cảm dùng cho loa bass, bạn cần tính toán chính xác độ tự cảm của cuộn dây sao cho phù hợp với tần số cắt mong muốn. Dưới đây là các công thức cơ bản giúp bạn thực hiện việc này:

Tính độ tự cảm (L) của cuộn dây:

L = 4π x 10^-7 x n² x A

Trong đó:

• L: Độ tự cảm (Henry)

• n: Số vòng dây

• A: Diện tích tiết diện lõi cuộn dây (m²)

• π: Hằng số Pi ≈ 3.1416

Lưu ý: Công thức trên áp dụng cho cuộn cảm lõi không khí hình trụ. Nếu sử dụng lõi sắt, giá trị độ tự cảm sẽ tăng lên tùy theo độ từ thẩm của vật liệu lõi.

Tính độ tự cảm theo cảm kháng và tần số cắt:

Nếu bạn biết tần số cắt mong muốn và trở kháng của loa (thường là 4Ω hoặc 8Ω), bạn có thể tính độ tự cảm cần thiết bằng công thức:

L = X_L / 2πƒ

Trong đó:

• L: Độ tự cảm (Henry)

• X_L​: Cảm kháng (Ohm) – thường bằng trở kháng của loa

• f: Tần số cắt (Hz)

• 2π: Hằng số ≈ 6.2832

Ví dụ: Nếu bạn muốn cắt tần số trên 1000Hz cho loa bass 8Ω, thì:

L = 8/(2π×1000​) ≈ 0.00127H (tức 1.27 mH)

Kết luận:

• Dùng công thức thứ nhất để tính độ tự cảm dựa trên số vòng dây và tiết diện lõi khi bạn tự quấn cuộn cảm.

• Dùng công thức thứ hai để xác định giá trị độ tự cảm phù hợp với tần số cắt cần thiết dựa trên trở kháng loa và đặc tính phân tần mong muốn.

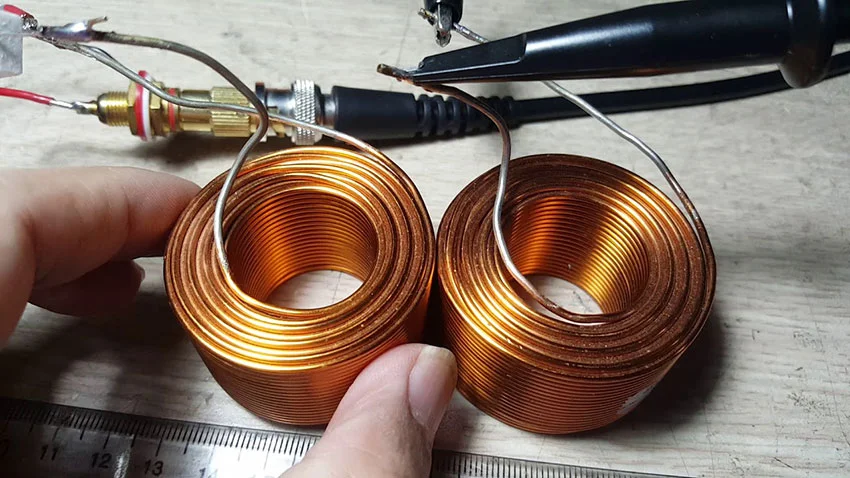

Hướng dẫn cách tự làm, quấn cuộn cảm cho loa

Tự quấn cuộn cảm là cách hiệu quả và tiết kiệm để điều chỉnh tần số cắt cho loa bass trong hệ thống phân tần. Dưới đây là các bước chi tiết giúp bạn thực hiện thành công:

Chuẩn bị dụng cụ và vật liệu

Trước khi bắt đầu, bạn cần chuẩn bị đầy đủ các công cụ và vật liệu sau:

• Dây đồng: Loại dây men, tiết diện nhỏ, thường từ 0.5mm đến 1.0mm tùy yêu cầu dòng điện.

• Lõi cuộn: Có thể dùng lõi không khí (ống nhựa PVC), lõi sắt, lõi ferrite tùy chất lượng mong muốn.

• Dụng cụ đo: Đồng hồ LCR hoặc LC meter để đo độ tự cảm sau khi quấn.

• Thiết bị hỗ trợ quấn: Giá đỡ, tua quấn tay hoặc máy quấn cuộn dây nếu có.

• Giấy cách điện, băng keo điện, keo cố định.

Tiến hành quấn cuộn cảm

• Quấn đều tay, vòng dây phải sát nhau, không chồng chéo hoặc quá thưa.

• Giữ lực quấn vừa phải, không quá lỏng, tránh rối dây, cũng không quá chặt để không làm đứt men cách điện.

• Đếm chính xác số vòng dây như đã tính toán.

• Cố định hai đầu dây bằng keo hoặc buộc nhẹ.

• Đo độ tự cảm bằng LC Meter để kiểm tra xem đã đạt đúng giá trị L mong muốn chưa. Nếu chưa đủ có thể quấn thêm, nếu thừa có thể tháo bớt.

Kiểm tra và lắp vào hệ thống

• Sử dụng đồng hồ đo LCR để xác định độ tự cảm chính xác.

• Sau khi đạt thông số mong muốn, hàn đầu dây và bọc cách điện cẩn thận.

• Lắp cuộn cảm vào mạch phân tần của loa bass và thử nghiệm thực tế.

Lưu ý khi làm cuộn cảm cho loa bass

• Cuộn cảm phải chịu được dòng lớn nếu dùng cho loa công suất cao → cần dây to hơn hoặc lõi chất lượng.

• Cuộn cảm có lõi sắt tuy nhỏ gọn và tiết kiệm nhưng dễ gây méo âm nếu quấn sai → ưu tiên lõi không khí hoặc toroid cho chất lượng cao.

• Nếu không có thiết bị đo độ tự cảm, bạn nên dùng bảng tra cứu hoặc phần mềm tính toán trực tuyến để ước lượng số vòng dây.



Những rủi ro khi tự làm cuộn cảm cho loa bass

• Không đạt đúng độ tự cảm mong muốn: Nếu không có thiết bị đo (như LCR meter), việc ước lượng số vòng dây sẽ dẫn đến sai lệch độ tự cảm, ảnh hưởng trực tiếp đến tần số cắt và hiệu quả lọc tần số cho loa bass.

• Chất lượng âm thanh không đảm bảo: Cuộn cảm tự làm thường không qua xử lý chuyên sâu như cuộn cảm của hãng (ví dụ: tẩm dung dịch Glyptol chống tổn hao điện môi), dễ dẫn đến méo tiếng hoặc âm bass thiếu sâu.

• Dễ sai số khi quấn tay: Việc quấn bằng tay khó đảm bảo độ đều giữa các vòng dây, tạo ra điện dung ký sinh và cảm kháng không đồng đều → gây ảnh hưởng tiêu cực đến âm thanh.

• Vật liệu dây đồng không tinh khiết: Dây đồng thông thường bán trên thị trường có thể chứa tạp chất, gây tăng điện trở nội và làm giảm hiệu suất của cuộn cảm.

• Không phù hợp với hệ thống âm thanh công suất cao: Nếu dùng cuộn cảm tự làm cho loa sân khấu, hội trường hoặc hệ thống công suất lớn, có thể gây nóng, méo âm hoặc thậm chí cháy cuộn do không chịu được dòng điện cao.

Những chú ý khi tự làm cuộn cảm cho loa bass

• Tính toán kỹ độ tự cảm cần thiết: Xác định rõ tần số cắt và trở kháng loa.

• Chọn lõi phù hợp

  • Lõi không khí: âm thanh sạch, méo thấp nhưng cần nhiều vòng dây.

  • Lõi sắt/toroid: nhỏ gọn hơn nhưng dễ gây méo nếu dùng vật liệu không chuẩn.

  • Lõi ferrite: giá rẻ nhưng chỉ nên dùng cho ứng dụng cơ bản.

• Sử dụng dây đồng đúng chuẩn: Ưu tiên dây đồng men chất lượng cao, đường kính phù hợp với dòng tải (thường từ 0.5mm – 1.0mm tùy loa).

• Quấn đều tay, đúng số vòng: Giữ khoảng cách đều giữa các vòng, tránh chồng chéo, và nên có thiết bị hỗ trợ quấn nếu làm nhiều.

• Luôn kiểm tra lại bằng thiết bị đo: Sau khi quấn xong, cần đo lại độ tự cảm để đảm bảo chính xác với giá trị tính toán. Nếu không có đồng hồ đo, nên dùng bảng tra để ước lượng chính xác hơn.

• Cố định và cách điện an toàn: Sau khi quấn xong, dùng keo cách điện hoặc băng keo chuyên dụng để bảo vệ và cố định cuộn dây.

• Chỉ nên áp dụng cho loa DIY hoặc mục đích học tập: Nếu yêu cầu âm thanh chất lượng cao hoặc dùng cho hệ thống âm thanh chuyên nghiệp, nên chọn cuộn cảm hãng sản xuất để đảm bảo hiệu suất và độ tin cậy.

Tự làm hoặc điều chỉnh hệ thống phân tần cho loa đòi hỏi sự hiểu biết kỹ lưỡng về các linh kiện điện tử, trong đó cuộn cảm là một thành phần then chốt. Việc nắm được cách tính cuộn cảm cho loa không chỉ giúp bạn chọn đúng thông số cần thiết mà còn đảm bảo âm thanh đầu ra đạt được độ chính xác và chất lượng tối ưu. Dù là người chơi âm thanh chuyên nghiệp hay đam mê DIY, việc hiểu và áp dụng đúng cách tính này sẽ mang lại hiệu quả rõ rệt trong trải nghiệm nghe nhạc của bạn.
