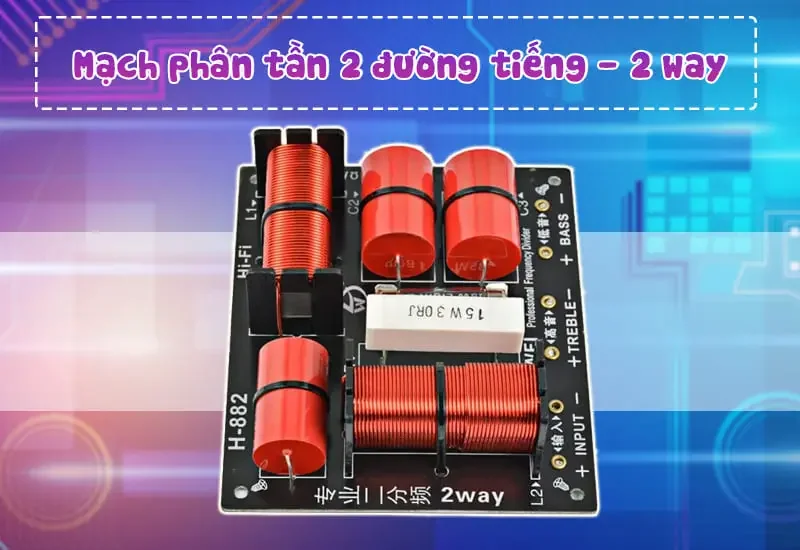

Mạch phân tần 2 đường tiếng là gì? Các mẫu mạch phân tần 2 đường tiếng

Khi tìm hiểu về các thiết bị hỗ trợ trong hệ thống loa, mạch phân tần 2 đường tiếng luôn là lựa chọn phổ biến và được sử dụng rộng rãi nhất. Với thiết kế đơn giản nhưng hiệu quả, mạch giúp tách tín hiệu âm thanh thành hai dải tần riêng biệt: âm trầm cho loa bass và âm cao cho loa treble. Nhờ đó, mỗi củ loa phát huy tối đa khả năng của mình, mang lại âm thanh hài hòa, rõ nét và sống động hơn. Đây cũng là lý do mạch phân tần 2 đường tiếng thường xuất hiện trong nhiều dòng loa từ gia đình, karaoke cho đến sân khấu chuyên nghiệp.

Mạch phân tần 2 đường tiếng là gì?

Mạch phân tần 2 đường tiếng, hay còn gọi là 2-way crossover, là một mạch điện tử quan trọng trong hệ thống loa, có chức năng chia tách tín hiệu âm thanh thành hai dải tần số riêng biệt. Trong đó, dải tần số thấp sẽ được đưa đến loa woofer để tái tạo âm trầm ấm và sâu, còn dải tần số cao sẽ chuyển đến loa tweeter nhằm tái hiện những âm thanh sáng, sắc nét và chi tiết. Nhờ sự phân chia này, mỗi loa chỉ đảm nhận đúng dải tần phù hợp, giúp hạn chế méo tiếng, bảo vệ loa, đồng thời mang lại âm thanh cân bằng, hài hòa và trung thực hơn cho người nghe.

Cấu tạo của mạch phân tần 2 đường tiếng

Cấu tạo của mạch phân tần 2 đường tiếng thường khá đơn giản nhưng lại đóng vai trò then chốt trong hệ thống loa. Thành phần chính của mạch gồm:

• Cuộn cảm (Inductor): Được mắc nối tiếp với loa bass, hoạt động như một bộ lọc thông thấp (Low-pass filter), cho phép tín hiệu tần số thấp đi qua và chặn các tín hiệu tần số cao. Nhờ vậy, loa bass chỉ nhận được dải tần phù hợp để tái tạo âm trầm một cách chắc chắn và hạn chế méo tiếng.

• Tụ điện (Capacitor): Được mắc nối tiếp với loa treble, đóng vai trò bộ lọc thông cao (High-pass filter), cho phép tín hiệu tần số cao đi qua và ngăn các dải trầm có năng lượng lớn truyền đến loa treble. Điều này vừa tối ưu khả năng phát âm cao, vừa bảo vệ loa treble khỏi nguy cơ hỏng hóc.

Trong một số mạch phân tần nâng cao, điện trở cũng có thể được bổ sung để cân bằng độ nhạy giữa các loa, đảm bảo âm thanh hài hòa hơn. Nhờ sự phối hợp của các linh kiện này, mạch phân tần 2 đường tiếng giúp phân chia tín hiệu hợp lý, phát huy tối đa khả năng của từng củ loa và mang đến chất âm trong trẻo, cân bằng.

Sơ đồ của mạch phân tần 2 đường tiếng

Mạch phân tần 2 đường tiếng thụ động (Passive Crossover) là loại cơ bản và phổ biến nhất, vì nó không cần nguồn điện ngoài mà chỉ dùng các linh kiện thụ động như tụ điện và cuộn cảm để chia tần, sử dụng cho một hệ thống loa gồm: 1 loa bass và 1 loa treble.

Sơ đồ nguyên lý đơn giản nhất của mạch như sau:

Trong đó:

• L (Inductor – cuộn cảm): mắc nối tiếp với loa bass → tạo bộ lọc thông thấp (chỉ cho tần số thấp đi qua).

• C (Capacitor – tụ điện): mắc nối tiếp với loa treble → tạo bộ lọc thông cao (chỉ cho tần số cao đi qua).

Khi tín hiệu âm thanh đi vào:

• Dải tần thấp được cuộn cảm cho đi qua loa bass.

• Dải tần cao được tụ điện cho đi qua loa treble.

Nhờ vậy, hệ thống loa 2 đường tiếng có thể tái tạo âm trầm chắc, âm cao sáng và trong trẻo, mà không bị chồng lấn gây méo tiếng.

Nguyên lý hoạt động của mạch phân tần 2 đường tiếng

Nguyên lý hoạt động của mạch phân tần 2 đường tiếng dựa trên cơ chế lọc tần số của cuộn cảm và tụ điện nhằm phân chia tín hiệu âm thanh thành hai dải riêng biệt, phù hợp với từng loa. Khi tín hiệu tổng hợp đi vào mạch:

• Đường tín hiệu loa bass (woofer): Tín hiệu sẽ đi qua cuộn cảm. Do đặc tính của cuộn cảm là có trở kháng thấp ở tần số thấp và trở kháng cao ở tần số cao, nó sẽ cho phép âm trầm đi qua và chặn các dải cao. Nhờ vậy, loa bass chỉ nhận tín hiệu phù hợp để tái tạo âm trầm chắc, mạnh và hạn chế méo tiếng.

• Đường tín hiệu loa treble (tweeter): Tín hiệu đi qua tụ điện. Tụ điện có đặc tính ngược lại: trở kháng cao với tần số thấp và thấp với tần số cao, nên nó loại bỏ dải trầm và chỉ cho phép tín hiệu cao truyền đến loa treble. Kết quả là loa treble phát ra các âm sáng, chi tiết và trong trẻo.

Một yếu tố quan trọng trong quá trình này là tần số cắt (crossover frequency), chính là ranh giới giữa dải thấp và dải cao. Tần số này được xác định bởi giá trị của cuộn cảm (L) và tụ điện (C) theo công thức:

f_c​=1 / (2π√LC​)​

Trong đó:

• f_c​: tần số cắt (Hz)

• L: độ tự cảm của cuộn cảm (Henry)

• C: điện dung của tụ điện (Farad)

Ở loa 2 đường tiếng, tần số cắt thường nằm trong khoảng 2.000Hz – 3.500Hz, vừa giúp woofer không phải gánh dải quá cao, vừa đảm bảo tweeter không bị ảnh hưởng bởi dải trầm có năng lượng lớn.

Top mạch phân tần 2 đường tiếng tốt nhất hiện nay

Nếu bạn đang muốn tự chế loa hoặc thay thế mạch phân tần cũ, dưới đây là một số mẫu mạch phân tần 2 đường tiếng được nhiều người tin dùng nhờ chất lượng ổn định, khả năng lọc tần chính xác và độ bền cao:

Phân tần loa 2 đường tiếng AB-502 chất lượng cao cho loa karaoke

Phân tần loa 2 đường tiếng AB-502 là mẫu mạch phân tần chất lượng cao, được thiết kế chuyên dụng cho các dòng loa có kích thước bass từ 25 – 30cm, phù hợp cả cho loa karaoke gia đình lẫn loa sân khấu, hội trường. Mạch sử dụng cuộn cảm lọc bass bằng dây đồng 1.2 li có khả năng chịu công suất lớn, lọc nhiễu tốt, giúp âm bass tròn, chắc và rõ ràng. Bên cạnh đó, tụ điện chất lượng cao cho phép tách dải treble sáng và trong trẻo, không bị chói gắt, mang đến âm thanh cân bằng và dễ nghe.

Với dải tần đáp ứng rộng từ 20Hz – 35kHz cùng mức trở kháng linh hoạt 4 – 8 Ohm, AB-502 có thể tương thích với hầu hết các loại loa phổ biến trên thị trường. Công suất tối đa đạt 380W, kích thước gọn gàng (13cm x 8.5cm) và trọng lượng chỉ 0.5kg, mạch dễ dàng lắp đặt trong nhiều thùng loa khác nhau. Nhờ thiết kế tối ưu và độ bền cao, AB-502 là lựa chọn lý tưởng cho những ai muốn nâng cấp hệ thống loa 2 đường tiếng để có trải nghiệm âm thanh mạnh mẽ, chi tiết và chuyên nghiệp hơn.

Mạch phân tần cho loa 2 đường tiếng JBL Style thiết kế nhỏ gọn, dễ sử dụng

Mạch phân tần cho loa 2 đường tiếng JBL Style là một lựa chọn phổ biến cho những ai muốn nâng cấp hoặc tự chế loa nhờ thiết kế nhỏ gọn, dễ lắp đặt và sử dụng. Trên bảng mạch có chú thích rõ ràng, đi kèm cổng Jump cho phép người dùng điều chỉnh bass và treble theo nhu cầu. Độ dốc phân tần 12dB giúp cắt tín hiệu sạch cho từng loa, nhờ đó âm thanh phát ra trong trẻo, rõ ràng và hạn chế hiện tượng lẫn dải tần.

Toàn bộ linh kiện của mạch đều được lựa chọn kỹ lưỡng, với cuộn cảm đồng lõi ferrite và tụ điện sai số thấp, đảm bảo độ bền cao và hiệu quả lọc tín hiệu ổn định. Mạch phân tần JBL Style có dải tần đáp ứng từ 30Hz – 20kHz, trở kháng linh hoạt 4 – 8 Ohm, tương thích với nhiều mẫu loa phổ biến. Sản phẩm phù hợp nhất cho các hệ thống loa có công suất dưới 200W, mang đến chất âm cân bằng, rõ nét và giàu chi tiết trong cả dải trầm, trung và cao.

Phân tần 2 way WEAH D224 tối ưu cho loa kéo và loa ô tô

Phân tần 2 way WEAH D224 là mẫu mạch phân tần 2 đường tiếng nhỏ gọn, được thiết kế để mang đến khả năng lọc tín hiệu âm thanh chính xác và trong trẻo. Mạch sử dụng cuộn cảm bằng đồng nguyên chất, giúp tái tạo dải tần rõ ràng, giảm nhiễu và hạn chế méo tiếng. Nhờ thiết kế gọn nhẹ, các cổng nối được chú thích rõ ràng và có sẵn 4 lỗ bắt vít cố định, WEAH D224 rất dễ dàng lắp đặt trong nhiều loại thùng loa khác nhau.

Mạch phù hợp cho những hệ thống loa có công suất dưới 80W, đặc biệt được sử dụng nhiều trong loa kéo di động, loa bluetooth tự chế và loa ô tô. Với dải tần đáp ứng rộng từ 20Hz – 45kHz cùng khả năng tương thích với các mức trở kháng phổ biến 4 – 6 – 8 Ohm, WEAH D224 mang đến sự linh hoạt cao và hiệu quả lọc tín hiệu ổn định, giúp âm bass chắc gọn và treble sáng rõ, đáp ứng tốt nhu cầu giải trí di động cũng như nghe nhạc hằng ngày.

Mạch phân tần 2 đường tiếng Palax PA-901 lọc âm chuẩn xác

Mạch phân tần 2 đường tiếng Palax PA-901 là lựa chọn được nhiều người chơi âm thanh và anh em DIY ưa chuộng nhờ thiết kế chất lượng và giá thành hợp lý. Mạch được sản xuất theo công nghệ hi-end, sử dụng linh kiện nhập ngoại như tụ Audiophile cao cấp và cuộn cảm đồng nguyên chất, giúp quá trình lọc tín hiệu chính xác, cho âm bass chắc gọn và treble sáng rõ, trong trẻo. Điểm nổi bật của PA-901 là khả năng chống hú, chống cháy và bảo vệ loa, mang lại sự an toàn và ổn định trong suốt quá trình sử dụng.

Mạch phân tần Palax PA-901 có ngõ vào và ngõ ra đều hỗ trợ mức trở kháng 4Ω – 8Ω, phù hợp cho hệ thống loa phổ biến hiện nay. Mạch được thiết kế cho 01 loa bass (kích thước từ 20 – 40cm) và 01 loa treble, đảm bảo âm thanh được tách dải rõ ràng, hạn chế méo tiếng. Với mức giá chỉ vài trăm ngàn, PA-901 mang đến hiệu năng vượt trội trong phân khúc, vừa đáp ứng nhu cầu chơi nhạc gia đình, vừa phù hợp cho các dự án DIY loa chất lượng cao.

Mạch phân tần loa 2 đường tiếng DIY01 bluetooth nhỏ gọn, chuyên dụng

Mạch phân tần loa 2 đường tiếng DIY01 bluetooth là lựa chọn lý tưởng cho những ai yêu thích tự chế loa bluetooth hoặc loa vi tính nhỏ gọn. Mạch được thiết kế cực kỳ đơn giản với kích thước nhỏ (54x22mm), chỉ gồm cuộn cảm và tụ điện cùng dây nối vào/ra rõ ràng, dễ dàng thao tác ngay cả với người mới. DIY01 hỗ trợ loa bass có kích thước từ 2 – 4 inch, giúp tối ưu âm thanh cho những hệ thống loa mini mà vẫn đảm bảo chất lượng.

Về hiệu năng, DIY01 mang lại âm thanh chân thực, rõ ràng, có khả năng loại bỏ tạp âm và hạn chế rè nhiễu khá tốt. Mạch hỗ trợ mức trở kháng phổ biến từ 4 – 8 Ohm, với các cổng kết nối rõ ràng: IN cho đầu vào, TW cho loa treble và W cho loa bass. Với mức giá khá rẻ, sản phẩm được đánh giá là giải pháp kinh tế nhưng hiệu quả, rất phù hợp cho nhu cầu DIY loa bluetooth, loa vi tính hoặc loa di động nhỏ gọn.

Mạch phân tần cho loa 2 đường tiếng RJ02 chuyên nghiệp

Mạch phân tần cho loa 2 đường tiếng RJ02 là mẫu mạch tiện lợi khi được thiết kế tích hợp 2 kênh trong cùng một mạch, cho phép sử dụng cho cả cặp loa mà không cần mua hai mạch riêng biệt. Các linh kiện và dây dẫn trên mạch được sắp xếp khoa học, dễ dàng lắp đặt, đồng thời cuộn cảm được bọc cách điện chắc chắn, giúp chống lại tác động của côn trùng hay môi trường, đảm bảo độ bền sau thời gian dài sử dụng.

Về hiệu năng, RJ02 mang lại âm thanh chất lượng cao, với dải bass sâu, chắc và rõ ràng, không lẫn tạp âm, trong khi treble sáng, trong trẻo và mượt mà. Mạch có khả năng lọc âm, chống nhiễu ồn hiệu quả, đồng thời tích hợp tính năng bảo vệ loa khỏi cháy nổ. Sản phẩm phù hợp cho các hệ thống loa có trở kháng 8 Ohm, và được khuyến cáo không sử dụng cho các loại loa có trở kháng khác, ngoại trừ loa sub có thể dùng loại 4 Ohm. Đây là lựa chọn an toàn và tối ưu cho những dàn loa gia đình hoặc DIY chất lượng.

Phân tần 2 đường tiếng PA-2T lọc bass treble chuyên nghiệp

Phân tần 2 đường tiếng PA-2T là một trong những mẫu mạch phân tần chất lượng cao, được đánh giá cao nhờ sử dụng linh kiện cao cấp cho khả năng tái tạo âm thanh hay và chuyên nghiệp. Mạch giúp giảm thiểu đáng kể hiện tượng hú rít của treble, đồng thời bảo vệ loa an toàn trong quá trình sử dụng. Cuộn cảm của PA-2T được làm từ đồng đỏ nguyên chất, cho khả năng lọc bass chuẩn xác, mang đến tiếng bass căng, uy lực nhưng vẫn sạch sẽ và rõ ràng.

Với thiết kế phù hợp cho các dòng loa có bass từ 16cm trở lên, PA-2T chịu được mức công suất lớn từ 100W – 1500W, tương thích với hầu hết các dòng loa phổ biến hiện nay. Nếu sử dụng cho hệ thống 2 bass, người dùng có thể đấu song song hoặc nối tiếp, còn treble có thể dùng cho cả loại treble kèn. Mạch có kích thước 12x17cm, đáp ứng dải tần từ 20Hz – 20kHz, mang lại hiệu quả vượt trội trong việc cân bằng âm thanh, rất phù hợp cho các dàn loa công suất lớn, loa karaoke hay loa sân khấu.

Phân tần loa 2 way WEAH D234 lọc treble sạch, sáng, dễ lắp đặt

Phân tần loa 2 way WEAH D234 là mẫu mạch có thiết kế nhỏ gọn, đơn giản và dễ lắp đặt, ngay cả với những người ít kinh nghiệm về âm thanh. Trên mạch, các cổng nối dây đều được chú thích chi tiết giúp việc kết nối trở nên thuận tiện. Một điểm nổi bật của WEAH D234 là việc sử dụng tới 4 tụ điện, giúp lọc treble cực sạch, sáng và đồng thời bảo vệ loa treble khỏi cháy khi hoạt động ở công suất lớn. Cuộn cảm của mạch được làm từ dây đồng đỏ chất lượng cao, có khả năng chịu được công suất tới 80W, đảm bảo độ bền và tính ổn định khi sử dụng.

Tuy nhiên, với thiết kế tập trung nhiều vào lọc treble, dòng phân tần này cho chất lượng mid – treble nổi bật và trong trẻo, trong khi tiếng bass không thực sự mạnh mẽ và rõ nét. Điều này khiến WEAH D234 đặc biệt phù hợp với những người thích nghe nhạc thiên về lời ca, giọng hát. Mạch có dải tần từ 900Hz – 4000Hz, trở kháng 4 – 8 Ohm, kích thước chỉ 7.2 x 5.4cm, và thuộc thương hiệu WEAH, mang đến một lựa chọn gọn nhẹ nhưng hiệu quả cho các hệ thống loa công suất vừa và nhỏ.

Mạch phân tần 2 đường tiếng PA-280JBL dành cho công suất lớn

Mạch phân tần 2 đường tiếng PA-280JBL được thiết kế chuyên dụng cho các dòng loa công suất lớn như loa sân khấu, hội trường hay loa karaoke sử dụng bass 30 – 40 – 50. Mạch có khả năng chịu công suất rất mạnh, từ 600W – 800W, đảm bảo hoạt động ổn định trong các hệ thống âm thanh chuyên nghiệp. Với thiết kế ngõ ra gồm 1 bass và 1 treble, PA-280JBL giúp phân chia tín hiệu âm thanh chính xác, tối ưu hiệu suất cho từng củ loa. Mạch tương thích với các loa có trở kháng từ 4 – 8 ohms, khuyến cáo không sử dụng cho các loa ngoài dải trở kháng này để đảm bảo độ bền và chất lượng âm thanh.

Chất âm mà PA-280JBL mang lại rất trung thực và rõ ràng, với bass chắc, tròn tiếng và treble sáng, mượt mà, có thể cân tốt nhiều thể loại nhạc khác nhau. Điểm cắt tần số của mạch nằm ở 2500Hz, phù hợp để tách biệt rõ ràng dải trầm và dải cao, từ đó mang đến trải nghiệm nghe nhạc và trình diễn sống động, mạnh mẽ. Đây là một lựa chọn lý tưởng cho những ai cần mạch phân tần bền bỉ, chất lượng cao phục vụ cho hệ thống âm thanh công suất lớn.

Phân tần loa 2 đường tiếng F2A bass chắc, treble sáng, giá tốt

Mạch phân tần loa 2 đường tiếng F2A là lựa chọn phù hợp cho những ai cần một mạch lọc âm thanh gọn gàng nhưng hiệu quả cao. Sản phẩm sử dụng cuộn cảm đồng nguyên chất 1 ly để lọc bass, giúp tiếng trầm trở nên chắc khỏe, gọn gàng và không bị lẫn tạp âm. Ở dải cao, mạch được trang bị tụ điện 2.2mf chuyên dùng để lọc treble, loại bỏ hoàn toàn những dải trầm không mong muốn, từ đó mang lại chất âm trong trẻo, sáng rõ cho các chi tiết cao như cymbal hay giọng hát cao.

Với công suất chịu tải từ 100 – 500W, mạch F2A có thể đáp ứng tốt cho nhiều hệ thống loa khác nhau, từ gia đình đến dàn âm thanh công suất vừa. Kích thước mạch 10x15cm khá nhỏ gọn, dễ lắp đặt và thay thế khi cần. Đây là sản phẩm có xuất xứ từ Trung Quốc (China), được nhiều người ưa chuộng nhờ giá thành hợp lý, thiết kế đơn giản nhưng mang lại hiệu quả lọc âm cao, phù hợp để nâng cấp hoặc DIY các hệ thống loa 2 đường tiếng.

Những chú ý khi mua mạch phân tần 2 đường tiếng

Khi mua mạch phân tần 2 đường tiếng, bạn nên chú ý đến một số yếu tố quan trọng để chọn được sản phẩm phù hợp và mang lại chất lượng âm thanh tốt nhất:

• Công suất phù hợp với loa: Hãy lựa chọn mạch phân tần có mức công suất chịu tải tương ứng hoặc cao hơn công suất loa. Nếu chọn mạch có công suất thấp hơn, rất dễ xảy ra tình trạng cháy nổ hoặc méo tiếng khi hoạt động.

• Trở kháng loa: Mạch phân tần thường hỗ trợ các mức trở kháng phổ biến như 4Ω, 6Ω hoặc 8Ω. Bạn cần kiểm tra thông số loa trước để chọn mạch phù hợp, tránh tình trạng lệch trở kháng làm ảnh hưởng đến hiệu suất và độ bền của loa.

• Dải tần số cắt (Crossover frequency): Đây là yếu tố quyết định chất lượng phân tách âm bass, treble. Với loa 2 đường tiếng, tần số cắt thường nằm trong khoảng 2kHz – 3.5kHz. Nếu chọn sai, âm thanh có thể bị chồng lấn hoặc thiếu cân bằng.

• Chất lượng linh kiện: Các mạch dùng cuộn cảm đồng nguyên chất, tụ Audiophile hoặc tụ sai số thấp sẽ cho khả năng lọc âm chính xác, ít nhiễu, đồng thời bảo vệ loa tốt hơn.

• Mục đích sử dụng: Nếu dùng cho loa gia đình hoặc DIY loa bluetooth, bạn chỉ cần mạch công suất nhỏ. Nhưng nếu lắp cho loa karaoke, sân khấu hoặc hội trường thì cần chọn mạch phân tần công suất lớn, linh kiện cao cấp để đảm bảo độ bền.

Khi mua mạch phân tần 2 đường tiếng, bạn nên cân nhắc công suất, trở kháng, dải tần, chất lượng linh kiện và đúng nhu cầu sử dụng để đạt được âm thanh hài hòa, rõ ràng và bền bỉ.

Mạch phân tần 2 đường tiếng đóng vai trò vô cùng quan trọng trong việc nâng cao chất lượng âm thanh của hệ thống loa. Nhờ khả năng phân chia và định tuyến tín hiệu hợp lý, mạch giúp loa bass và loa treble hoạt động đúng dải tần, tạo nên âm thanh cân bằng, trong trẻo và mạnh mẽ hơn. Dù bạn là người chơi âm thanh chuyên nghiệp hay chỉ đơn giản muốn cải thiện trải nghiệm nghe nhạc hằng ngày, việc lựa chọn một mạch phân tần 2 đường tiếng phù hợp chắc chắn sẽ mang lại sự khác biệt rõ rệt.
