Việc thiết lập một hệ thống âm thanh sân khấu chuyên nghiệp đòi hỏi sự hiểu biết về sơ đồ kết nối dàn âm thanh sân khấu để đảm bảo âm thanh phát ra mạnh mẽ, rõ ràng và ổn định. Mỗi hệ thống âm thanh đều bao gồm nhiều thiết bị như micro, mixer, vang số, cục đẩy công suất và loa, cần được kết nối theo một trình tự hợp lý để tối ưu hóa chất lượng âm thanh. Hiểu rõ sơ đồ kết nối dàn âm thanh sân khấu giúp bạn dễ dàng lắp đặt, vận hành và khắc phục sự cố khi cần thiết.

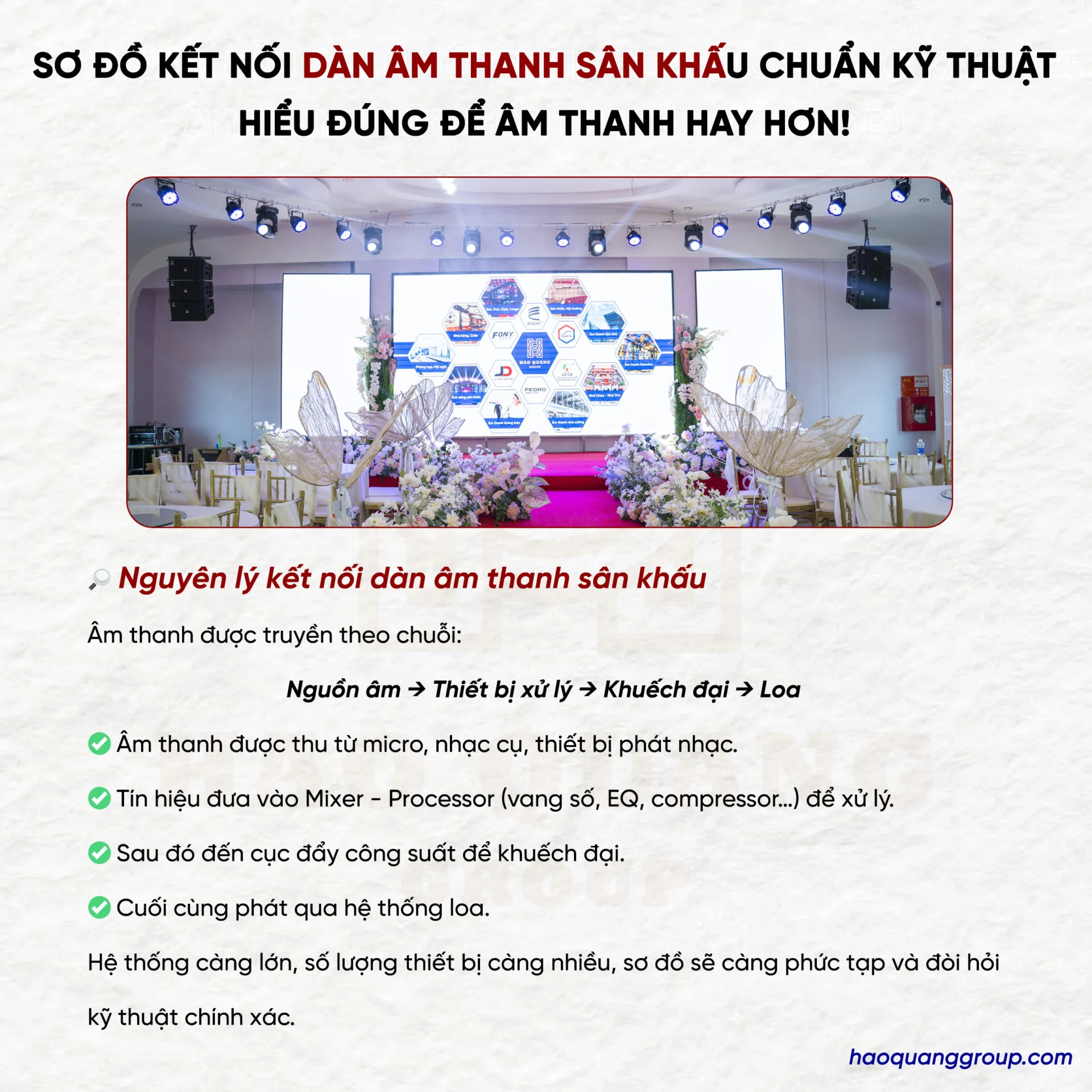

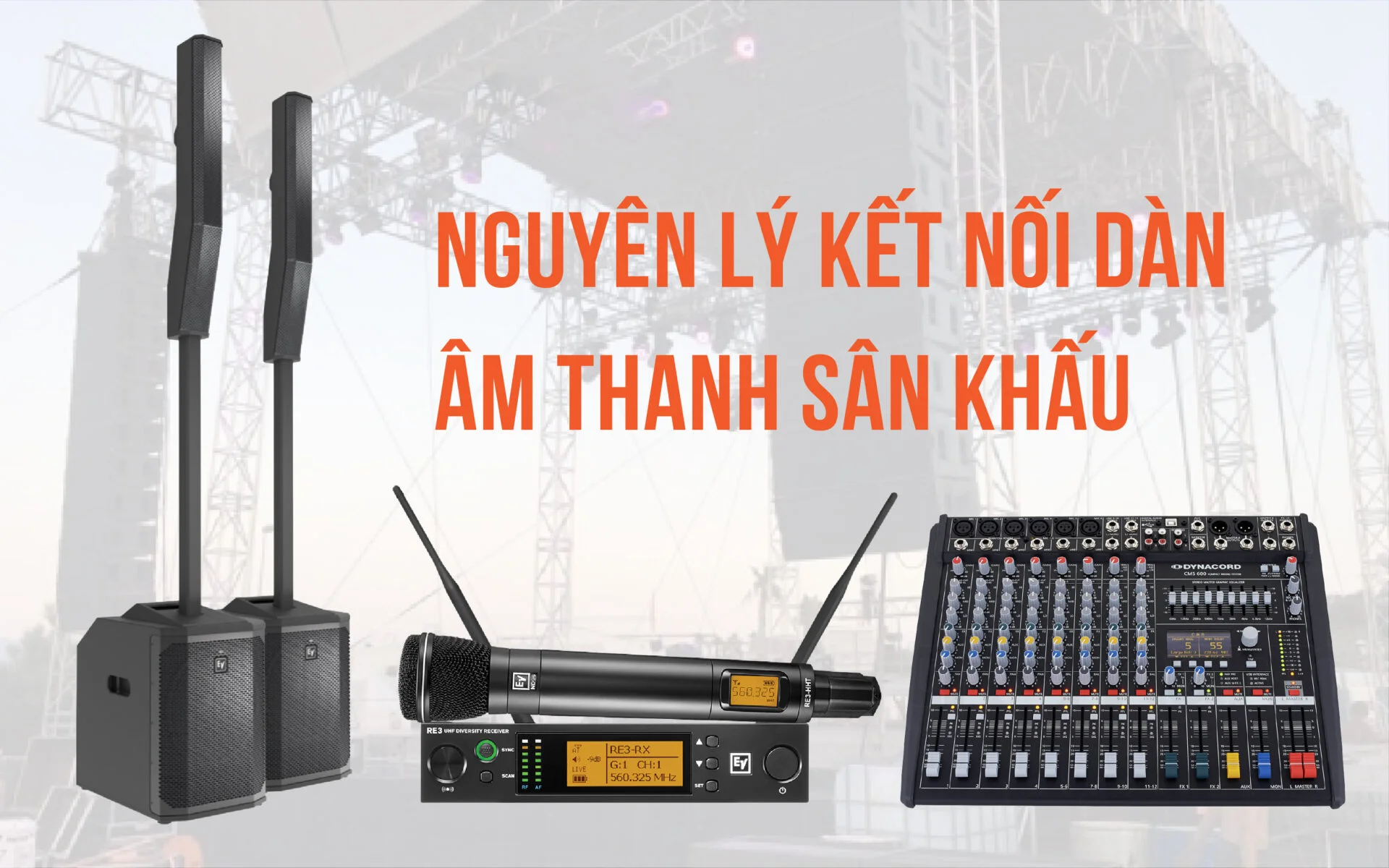

Nguyên lý kết nối dàn âm thanh sân khấu
Nguyên lý cơ bản trong kết nối dàn âm thanh sân khấu là truyền tín hiệu từ thiết bị đầu vào đến thiết bị đầu ra thông qua các thiết bị xử lý trung tâm. Cụ thể, tín hiệu âm thanh được lấy từ nguồn âm (micro, nhạc cụ, đầu phát…), sau đó đưa vào cổng input của thiết bị xử lý như mixer, vang số, equalizer. Sau khi tín hiệu được xử lý, tín hiệu đầu ra từ các thiết bị này sẽ được kết nối đến cổng input của amply hoặc cục đẩy công suất, cuối cùng truyền đến loa để khuếch đại và phát ra âm thanh.
Tùy vào quy mô và yêu cầu của hệ thống âm thanh, số lượng và loại thiết bị sử dụng sẽ khác nhau. Với các dàn âm thanh đơn giản, sơ đồ kết nối có thể chỉ bao gồm mixer – amply – loa. Trong khi đó, với hệ thống chuyên nghiệp dành cho sân khấu lớn, việc kết nối có thể phức tạp hơn với các thiết bị bổ trợ như crossover, compressor, limiter,… để tối ưu hóa chất lượng âm thanh. Càng nhiều thiết bị, sơ đồ kết nối càng phức tạp, đòi hỏi sự tính toán kỹ lưỡng để đảm bảo tín hiệu âm thanh ổn định và chất lượng tốt nhất.

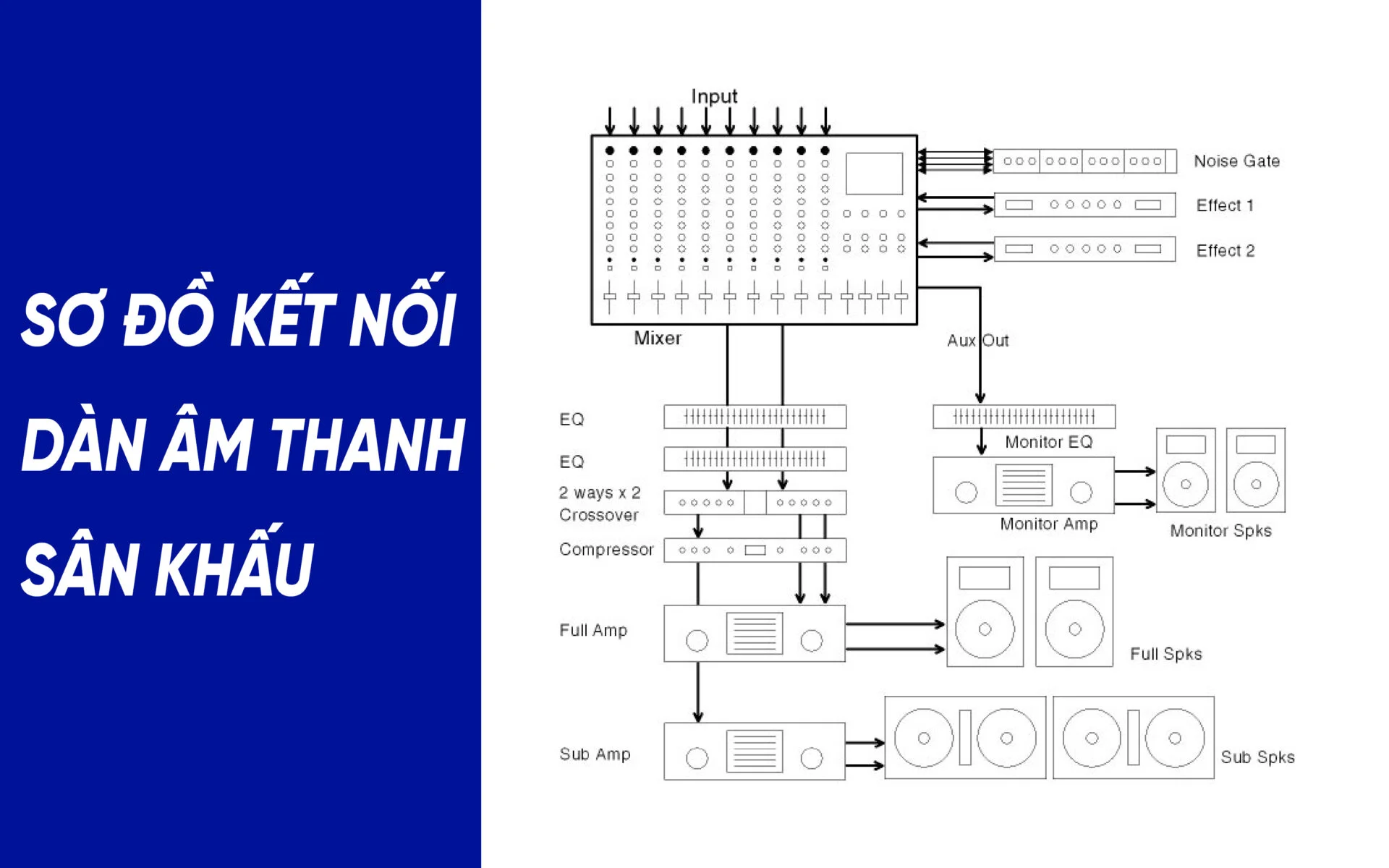

Sơ đồ kết nối dàn âm thanh sân khấu
Thiết bị âm thanh
Một dàn âm thanh sân khấu chuyên nghiệp được cấu thành từ ba nhóm thiết bị chính: nguồn âm vào, thiết bị xử lý trung tâm và thiết bị đầu ra. Mỗi nhóm đảm nhận một vai trò quan trọng để đảm bảo hệ thống hoạt động hiệu quả, mang đến chất lượng âm thanh tốt nhất cho khán giả.

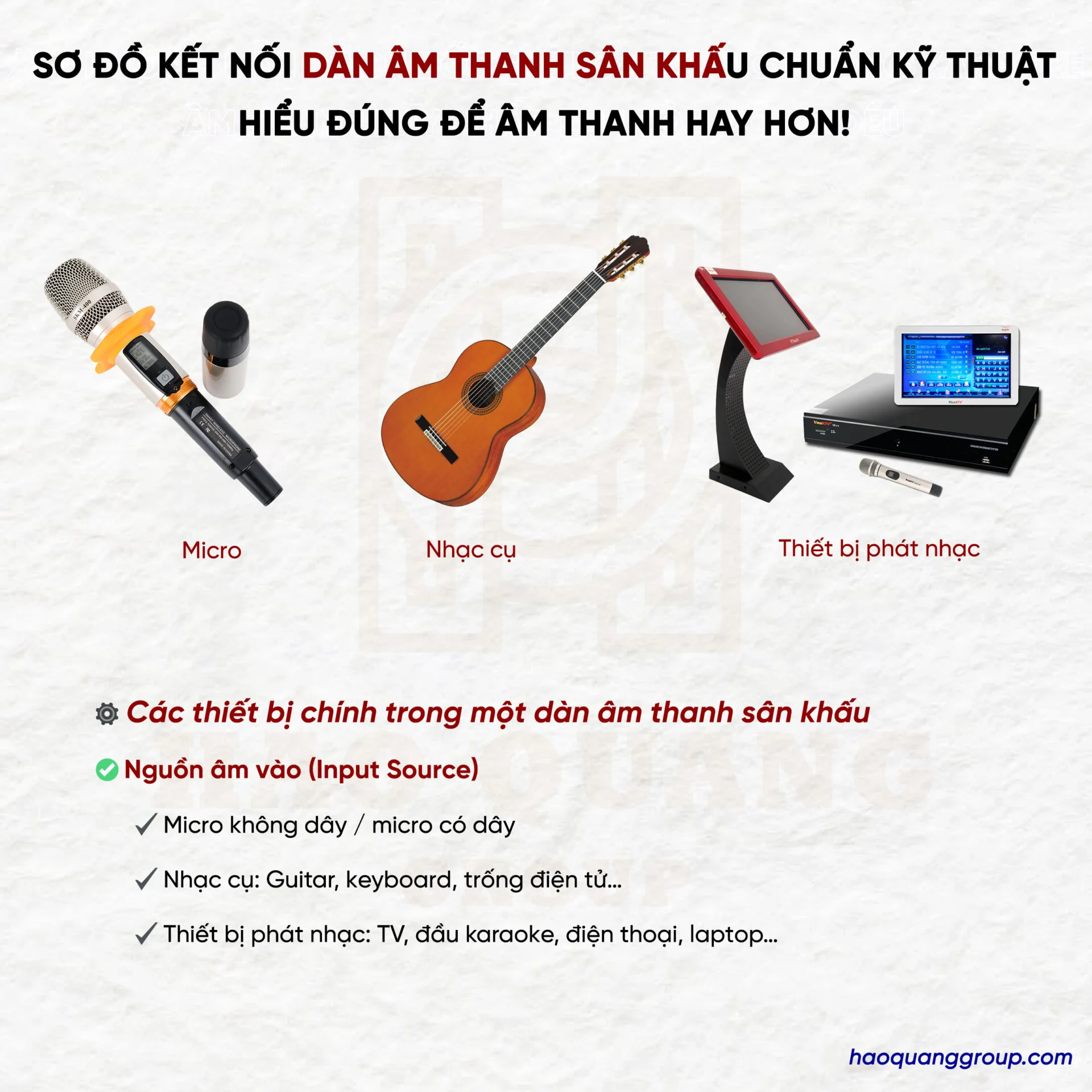

Nguồn âm vào (Source)
Đây là các thiết bị tạo ra tín hiệu âm thanh ban đầu, bao gồm:
- Micro: Dùng để thu giọng nói của MC, ca sĩ, diễn giả…
- Nhạc cụ: Guitar, keyboard, trống điện tử…
- Thiết bị phát nhạc: Đầu CD, đầu karaoke, máy tính, điện thoại, USB…

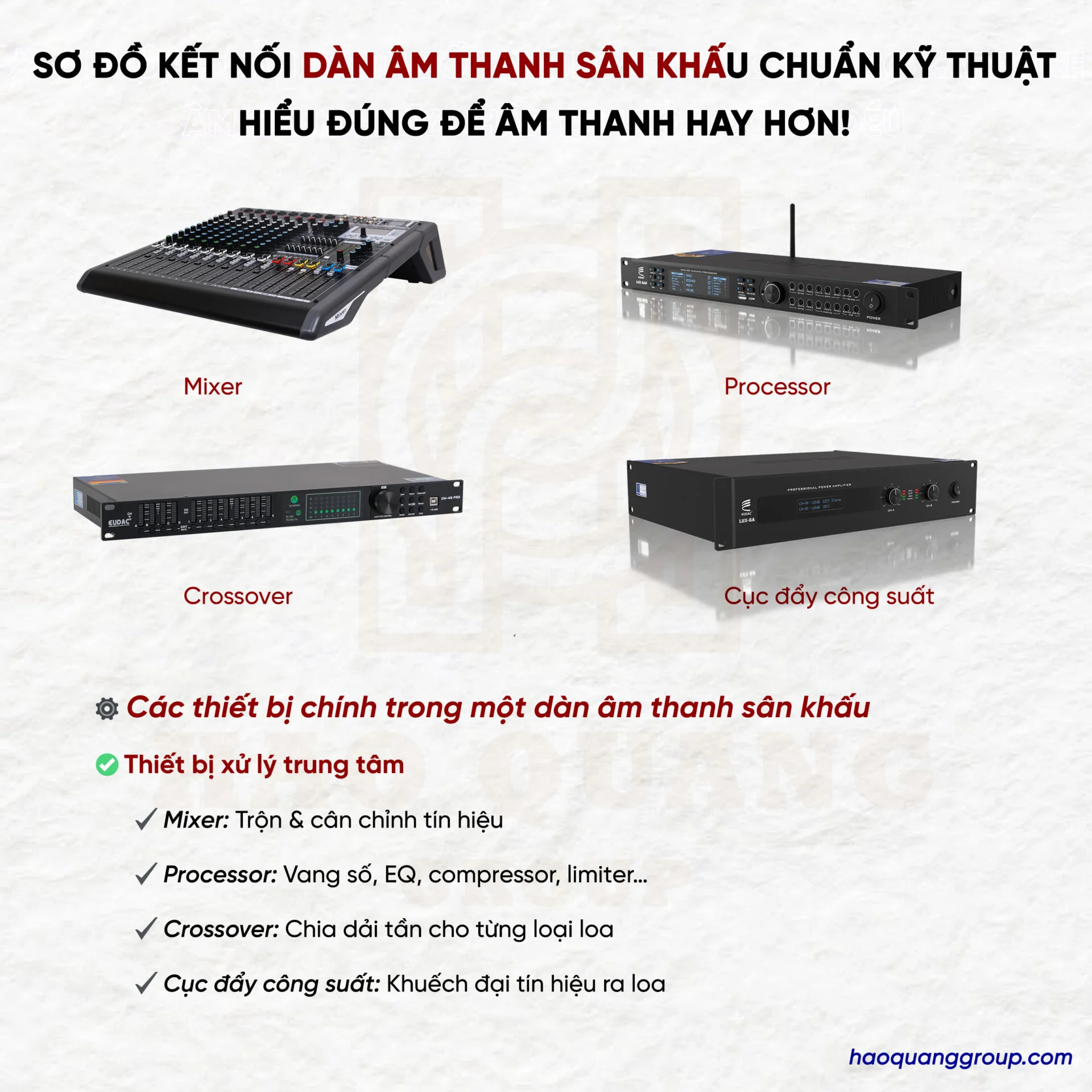

Thiết bị xử lý trung tâm
Nhóm thiết bị này có nhiệm vụ tiếp nhận, xử lý và điều chỉnh tín hiệu âm thanh trước khi khuếch đại và phát ra loa. Bao gồm:
- Mixer: Trộn và điều chỉnh âm lượng của các nguồn âm thanh.
- Amplifier (Cục đẩy công suất): Khuếch đại tín hiệu để đủ công suất phát ra loa.
- Processor (Thiết bị xử lý tín hiệu khác): Crossover, equalizer, vang số, limiter, compressor… giúp cải thiện chất lượng âm thanh.

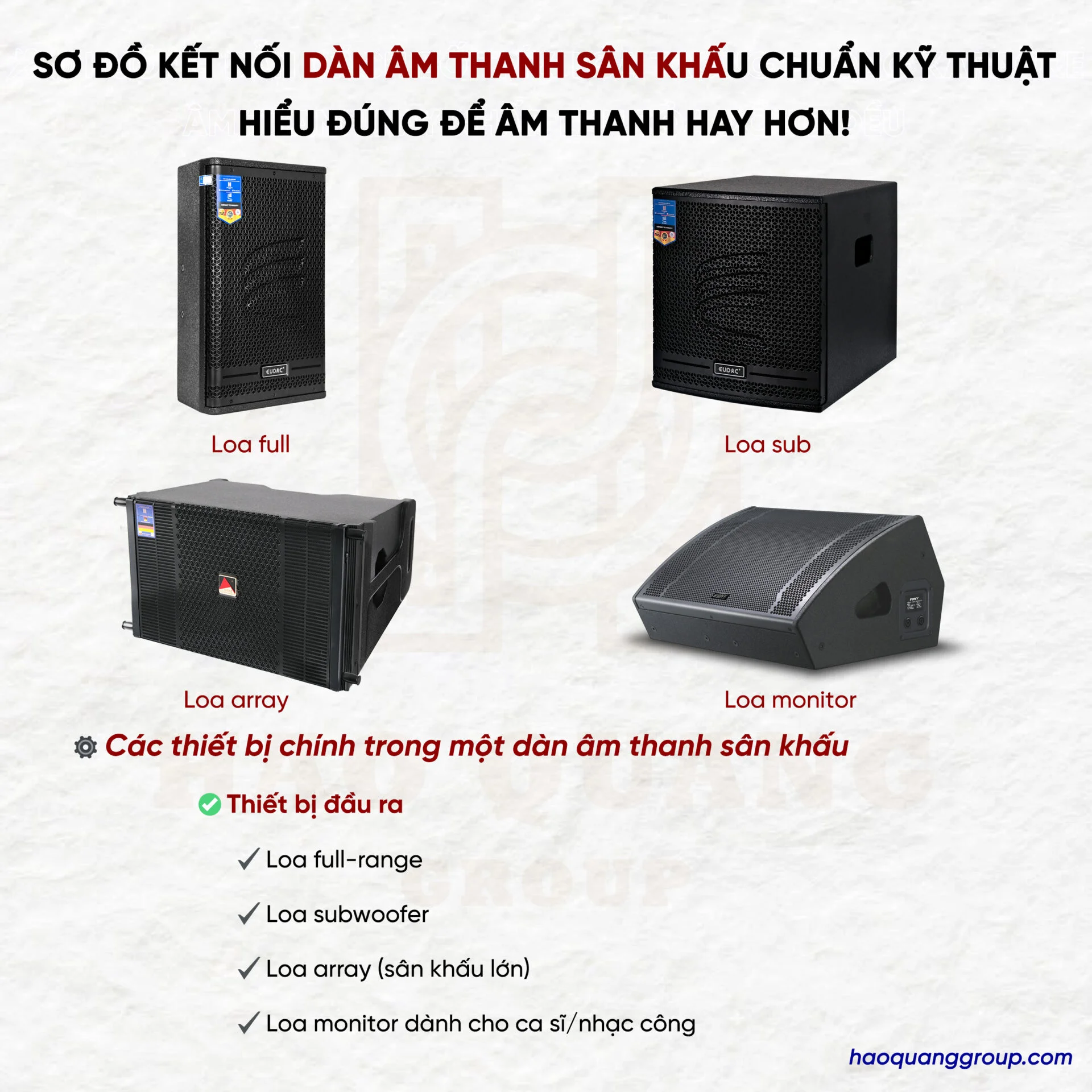

Thiết bị đầu ra (Loa)
Loa đóng vai trò tái tạo và phát âm thanh ra môi trường. Tùy vào quy mô sân khấu, có thể sử dụng nhiều loại loa khác nhau:
- Loa full-range (loa toàn dải): Phát cả dải tần từ bass đến treble.
- Loa subwoofer (loa siêu trầm): Tăng cường âm bass mạnh mẽ.
- Loa array: Dùng cho sân khấu lớn, giúp âm thanh phủ rộng và xa.
- Loa monitor: Dùng để phản hồi âm thanh cho ca sĩ, nhạc công trên sân khấu.
Việc kết hợp hợp lý các thiết bị này sẽ đảm bảo hệ thống âm thanh sân khấu hoạt động hiệu quả, mang đến trải nghiệm âm thanh sống động và chuyên nghiệp nhất.
Mẫu sơ đồ kết nối dàn âm thanh sân khấu đúng chuẩn kỹ thuật
Một hệ thống âm thanh sân khấu cần có sơ đồ kết nối hợp lý để đảm bảo tín hiệu âm thanh được xử lý và truyền tải hiệu quả.

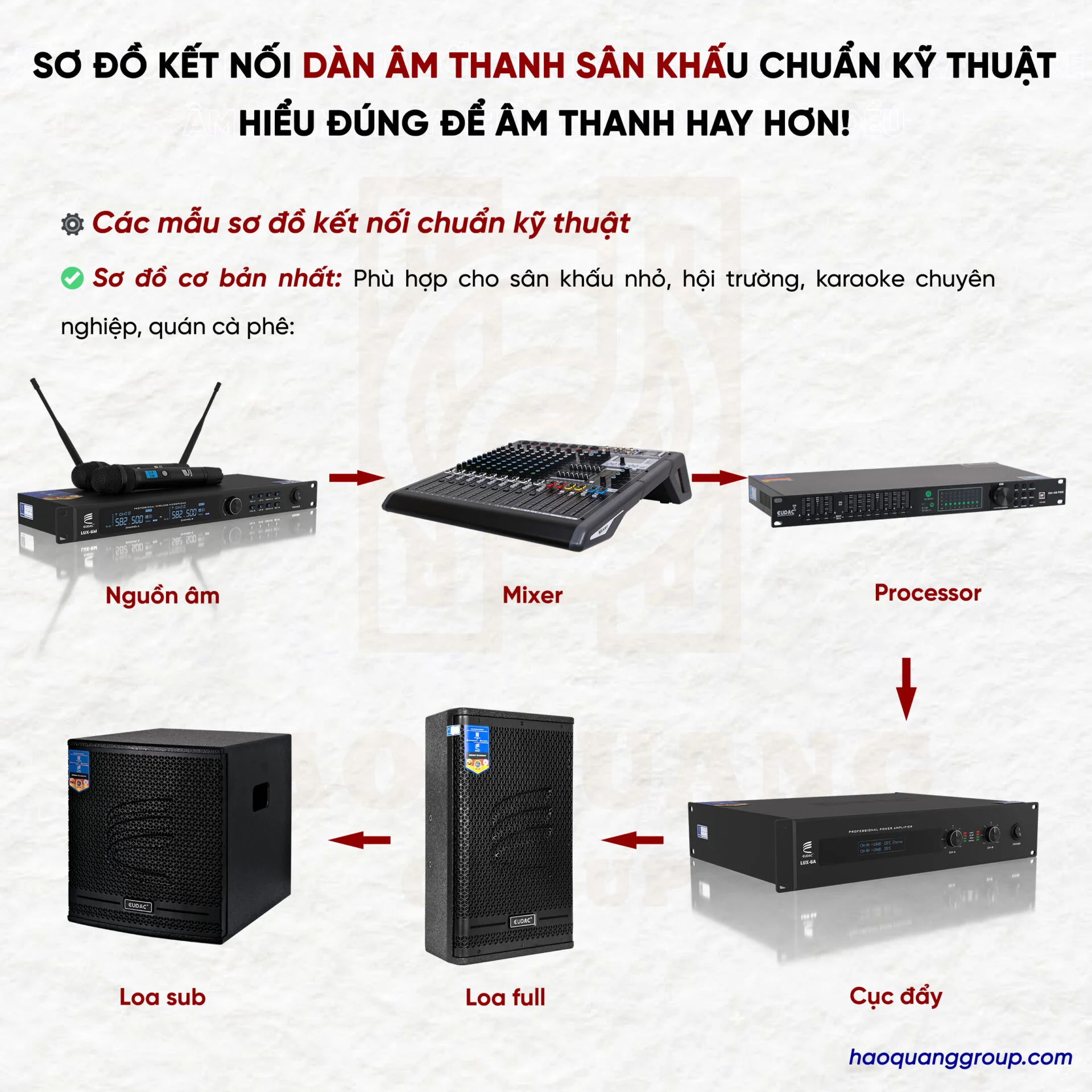

Sơ đồ kết nối âm thanh cơ bản nhất
Đây là sơ đồ kết nối tối giản nhưng vẫn đảm bảo hiệu quả truyền tải âm thanh, phù hợp với các hệ thống âm thanh nhỏ như karaoke gia đình, hội trường nhỏ, phòng họp, quán cà phê hoặc các sự kiện quy mô vừa và nhỏ.
Nguồn âm vào → Mixer → Processor → Cục đẩy công suất → Hệ thống loa
Dưới đây là hai mẫu sơ đồ kết nối phổ biến, tùy thuộc vào yêu cầu và quy mô sử dụng.

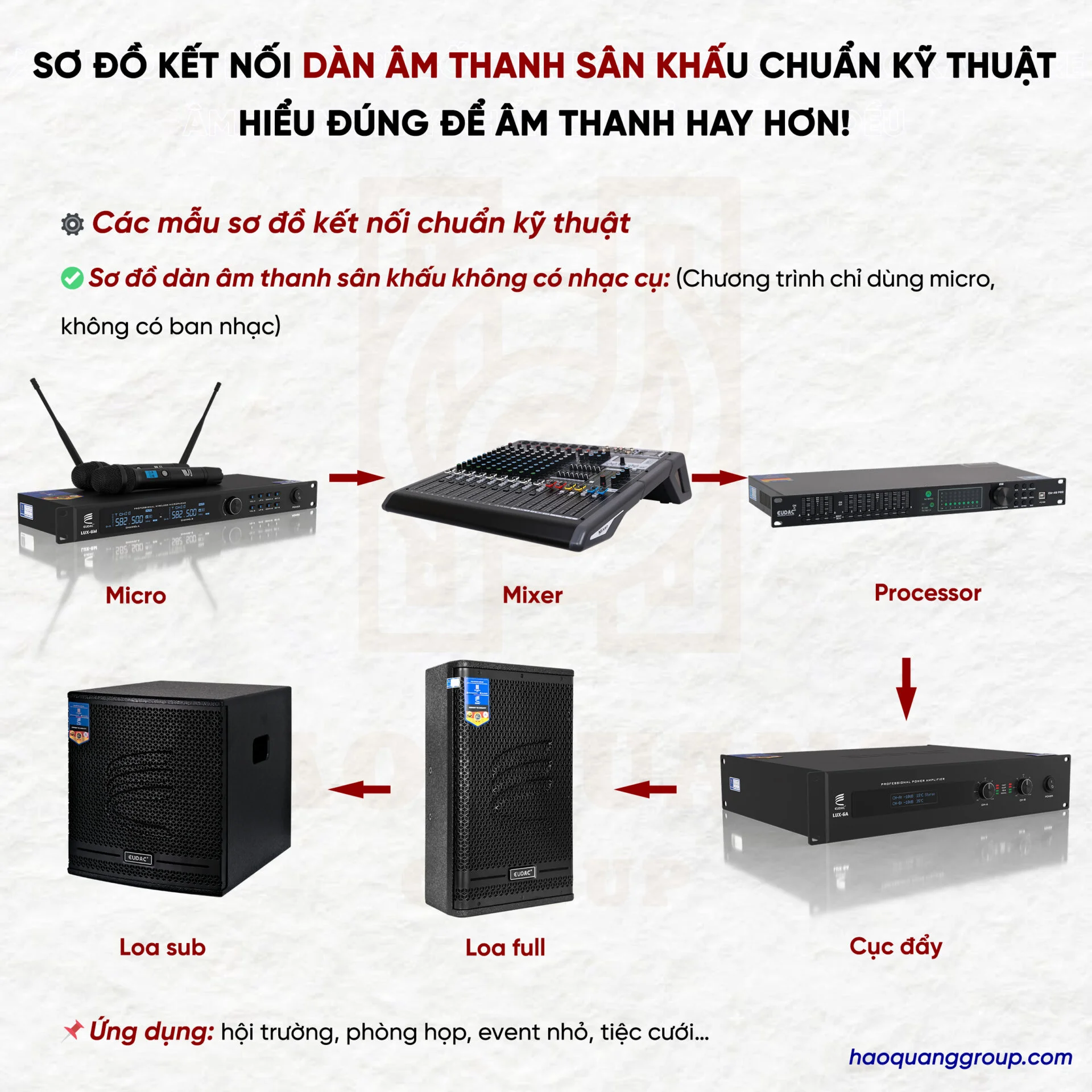

Sơ đồ kết nối dàn âm thanh sân khấu không có nhạc cụ
Ứng dụng:
- Dành cho các sân khấu nhỏ, hội trường, phòng họp, hoặc các chương trình không có ban nhạc.
- Chủ yếu sử dụng micro làm nguồn âm chính.
Sơ đồ kết nối:
Micro → Mixer → Processor → Cục đẩy công suất → Hệ thống loa
- Micro thu âm thanh từ giọng nói hoặc ca hát.
- Mixer điều chỉnh âm lượng, cân bằng tín hiệu.
- Processor (vang số, equalizer, crossover…) giúp cải thiện chất lượng âm thanh.
- Cục đẩy công suất khuếch đại tín hiệu để phát ra loa.
- Hệ thống loa tái tạo âm thanh, bao gồm loa full-range, loa sub, loa monitor…

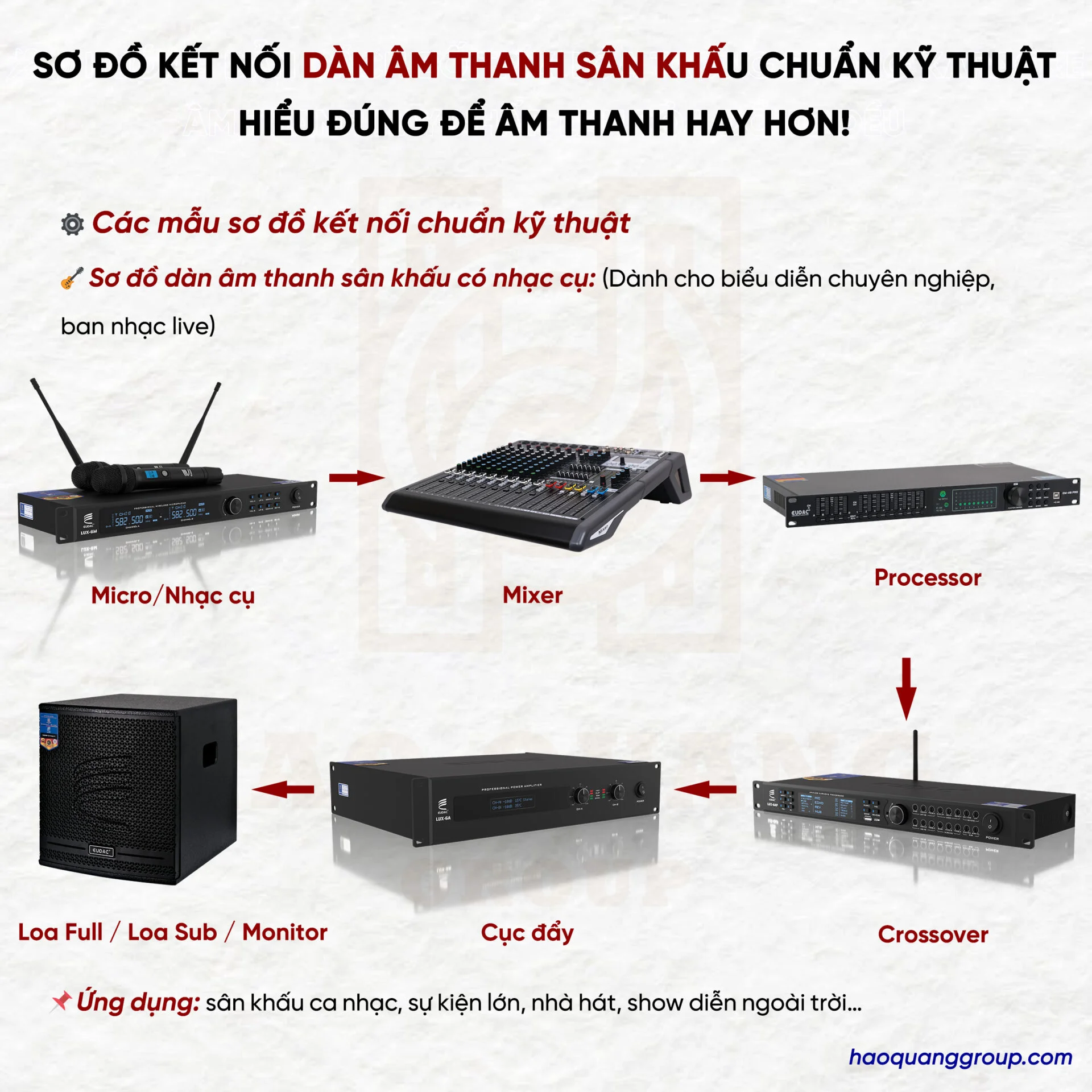

Sơ đồ kết nối dàn âm thanh sân khấu có nhạc cụ
Ứng dụng:
- Phù hợp với sân khấu biểu diễn ca nhạc, hội trường lớn, nhà hát hoặc chương trình chuyên nghiệp có ban nhạc.
- Yêu cầu kết nối thêm nhạc cụ vào hệ thống xử lý âm thanh.
Sơ đồ kết nối:
Micro / Nhạc cụ → Mixer → Processor → Crossover → Cục đẩy công suất → Hệ thống loa
- Nhạc cụ (guitar, keyboard, trống điện…) kết nối vào mixer thông qua DI box hoặc soundcard.
- Mixer giúp trộn các nguồn âm thanh từ micro và nhạc cụ.
- Processor (vang số, equalizer, limiter…) xử lý tín hiệu âm thanh để đạt chất lượng tốt nhất.
- Crossover chia dải tần số, gửi tín hiệu bass đến loa sub và mid/high đến loa full-range.
- Cục đẩy công suất tăng cường tín hiệu phù hợp cho từng loại loa.
- Hệ thống loa bao gồm loa main, loa sub, loa array (nếu sân khấu lớn), loa monitor hỗ trợ người biểu diễn.

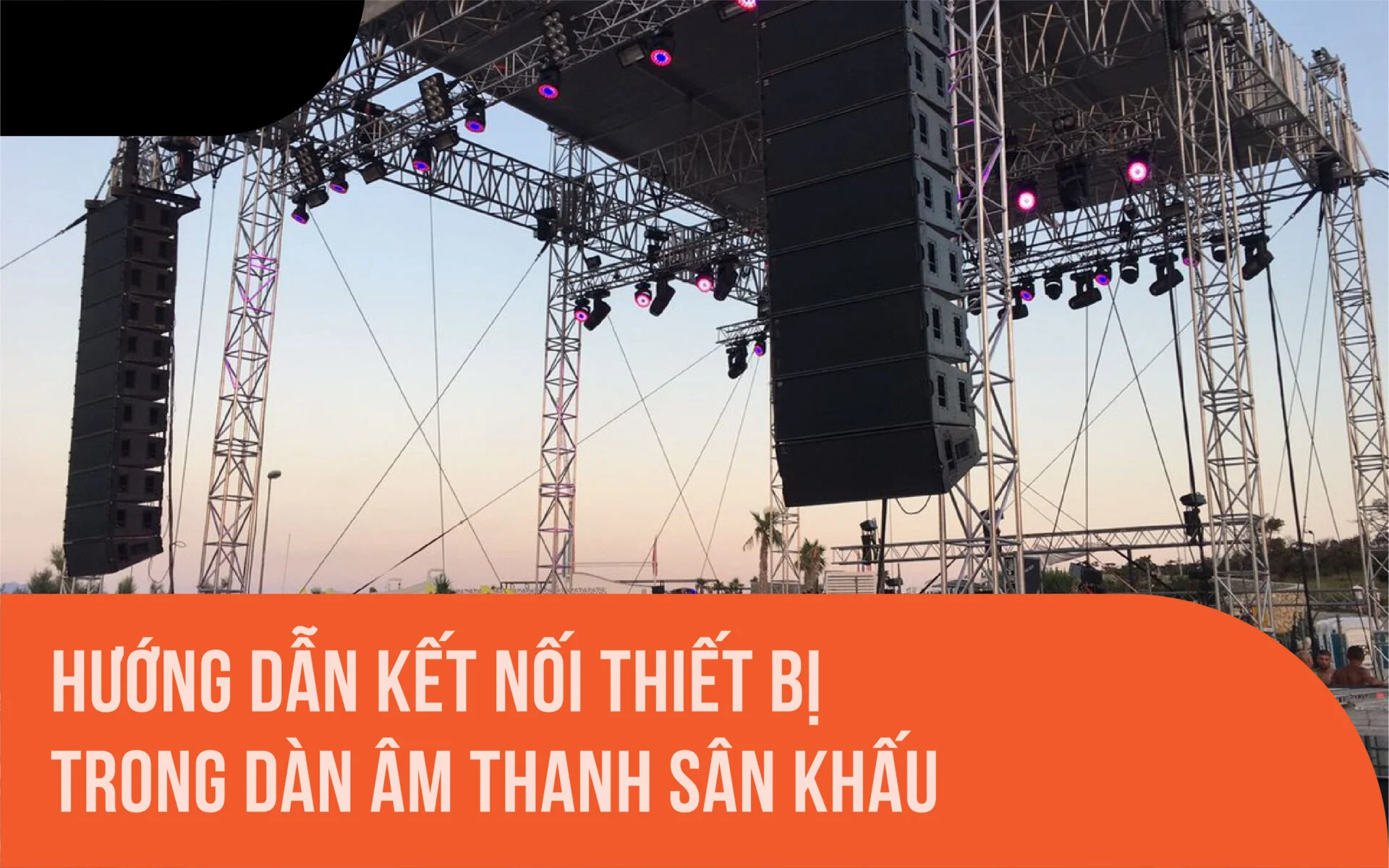

Hướng dẫn kết nối thiết bị trong dàn âm thanh sân khấu
Dàn âm thanh sân khấu thường bao gồm nhiều thiết bị khác nhau, đòi hỏi cách kết nối chính xác để đảm bảo hiệu suất tối đa và chất lượng âm thanh tốt nhất. Dưới đây là hướng dẫn chi tiết giúp bạn kết nối đúng cách cho một hệ thống âm thanh sân khấu tiêu chuẩn. Các bước kết nối thiết bị trong dàn âm thanh sân khấu.
Bước 1: Kết nối thiết bị nguồn âm vào mixer
- Kết nối micro (có dây hoặc không dây), laptop, nhạc cụ, đầu CD/DVD vào mixer qua cổng XLR, RCA hoặc USB.
- Điều chỉnh mức tín hiệu đầu vào trên mixer để tránh méo tiếng.
Bước 2: Kết nối mixer với equalizer & vang số
- Lấy dây audio từ cổng output của mixer kết nối với input của Equalizer & Vang số.
- Mục đích: Cân chỉnh tần số, thêm hiệu ứng echo, reverb giúp âm thanh hay hơn.
Bước 3: Kết nối equalizer/vang số với cục đẩy công suất (amplifier)
- Lấy tín hiệu từ output của equalizer/vang số cắm vào input của cục đẩy công suất hoặc amplifier.
- Đảm bảo dây kết nối đúng chuẩn để tránh nhiễu tín hiệu.
Bước 4: Kết nối cục đẩy công suất với hệ thống loa chính
- Dùng dây audio speaker kết nối output của cục đẩy công suất vào loa full-range hoặc loa sub.
- Nếu hệ thống có nhiều loa, cần sử dụng crossover để phân tần âm thanh.
Bước 5: Kết nối đầu ra vang số với mixer & crossover
- Dây tín hiệu từ output vang số nối vào input của mixer và crossover.
- Điều chỉnh phù hợp để tránh xung đột tín hiệu.
Bước 6: Kết nối crossover với cục đẩy công suất
- Crossover giúp tách tín hiệu tần số cao, trung, trầm trước khi vào cục đẩy công suất.
- Cổng output crossover được kết nối với cục đẩy công suất theo từng kênh riêng biệt.
Bước 7: Kết nối Cục đẩy công suất với loa monitor
- Loa monitor giúp ca sĩ, nhạc công nghe rõ âm thanh khi biểu diễn.
- Dùng dây loa kết nối từ output của cục đẩy công suất đến loa monitor.

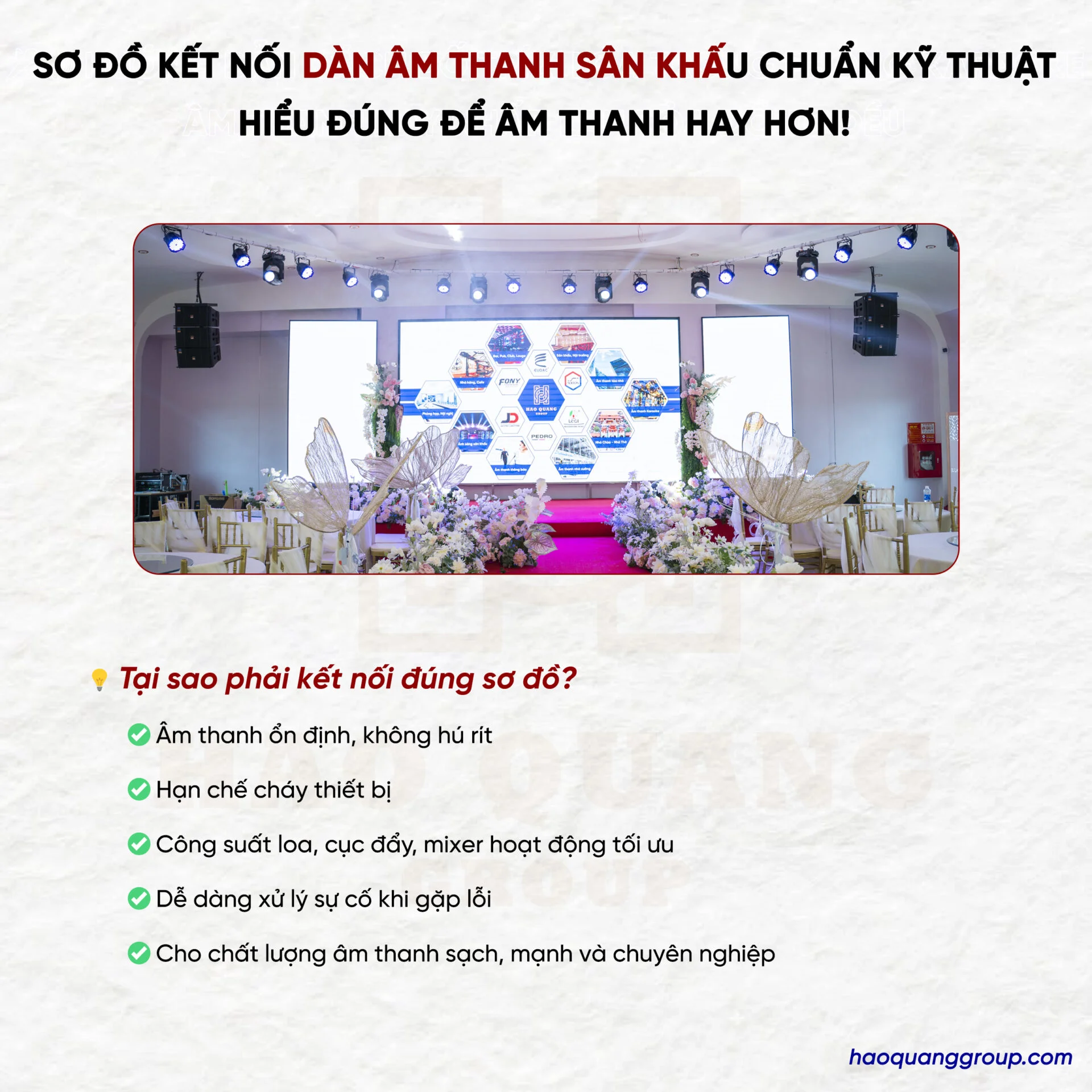

Một số lưu ý quan trọng khi kết nối dàn âm thanh sân khấu
- Kiểm tra thiết bị & dây kết nối trước khi cấp nguồn để tránh lỗi kỹ thuật.
- Dùng dây tín hiệu chất lượng cao để hạn chế nhiễu âm và suy hao tín hiệu.
- Đấu nối đúng chuẩn, đặc biệt là dây nguồn và dây loa để tránh chập cháy.
- Căn chỉnh mức âm lượng & EQ hợp lý để âm thanh không bị méo hoặc hú rít.
Với hướng dẫn trên, bạn có thể tự tin kết nối một hệ thống âm thanh sân khấu chuyên nghiệp, đảm bảo âm thanh rõ ràng, mạnh mẽ và ổn định.
Tổng kết sơ đồ kết nối dàn âm thanh sân khấu chuẩn kỹ thuật
Nắm vững sơ đồ kết nối dàn âm thanh sân khấu là yếu tố quan trọng để đảm bảo hệ thống hoạt động hiệu quả, mang đến chất lượng âm thanh tốt nhất cho các sự kiện. Việc kết nối đúng cách không chỉ giúp âm thanh rõ ràng, mạnh mẽ mà còn giảm thiểu sự cố trong quá trình sử dụng. Dù là dàn âm thanh quy mô nhỏ hay lớn, việc hiểu và áp dụng đúng sơ đồ kết nối dàn âm thanh sân khấu sẽ giúp bạn dễ dàng kiểm soát hệ thống và nâng cao trải nghiệm âm thanh chuyên nghiệp.
