Bạn đã bao giờ tự hỏi vì sao âm thanh từ một chiếc cục đẩy lại có thể lớn và mạnh mẽ đến vậy? Bí quyết nằm ở chính mạch input này. Hãy cùng tìm hiểu xem mạch input hoạt động như thế nào và có vai trò gì quan trọng trong hệ thống âm thanh của bạn thông qua bài viết này với chủ đề mạch input cục đẩy là gì? Bài viết này sẽ giúp bạn hiểu rõ hơn về mạch input cục đẩy.

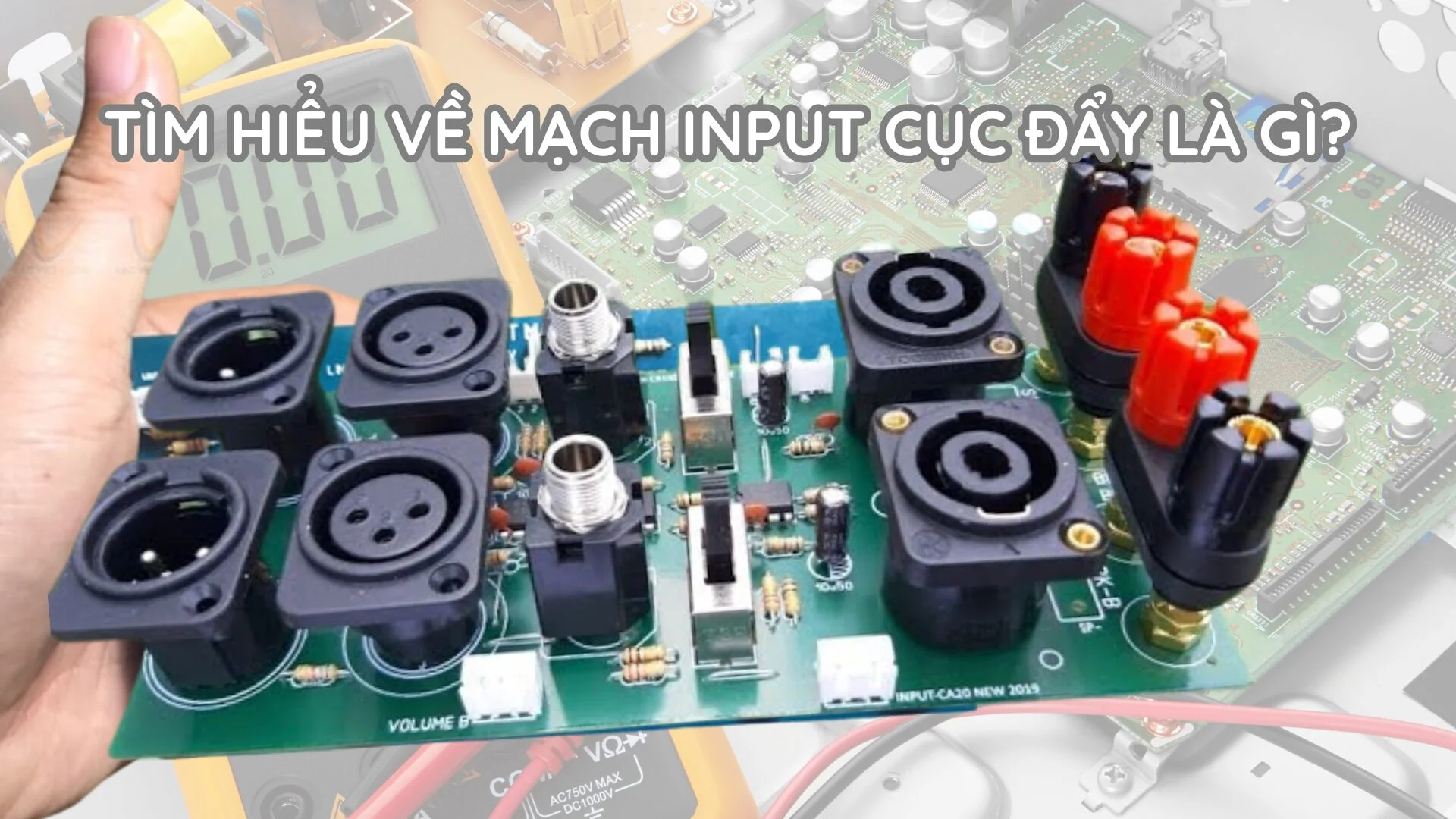

Mạch input cục đẩy là gì?
Mạch input của cục đẩy là phần đầu vào, nơi tiếp nhận tín hiệu âm thanh từ các nguồn phát trước khi tín hiệu được khuếch đại và truyền đến loa. Mạch input có vai trò quan trọng trong việc xử lý và chuẩn bị tín hiệu trước khi nó đi qua các giai đoạn khuếch đại tiếp theo.
Cấu tạo của mạch input trong cục đẩy
Mạch input của cục đẩy thường bao gồm các thành phần chính như sau:
- Cổng kết nối input: Đây là nơi tiếp nhận tín hiệu từ các thiết bị âm thanh bên ngoài. Các cổng kết nối phổ biến như XLR, TRS (jack 6.35mm) và RCA, mỗi loại đều có ưu điểm và nhược điểm riêng về chất lượng tín hiệu và mức độ nhiễu.
- Mạch Khuếch Đại Tiền (Preamp): Đây là mạch khuếch đại đầu tiên, giúp tăng cường tín hiệu yếu từ nguồn phát trước khi đưa vào giai đoạn khuếch đại chính. Preamp thường có khả năng điều chỉnh mức khuếch đại để phù hợp với tín hiệu đầu vào.
- Mạch Lọc Tín Hiệu: Mạch này giúp loại bỏ tạp âm và nhiễu tín hiệu không mong muốn trước khi tín hiệu được khuếch đại, nhằm đảm bảo chất lượng âm thanh tốt nhất.
- Mạch Cân Bằng Tín Hiệu: Trong các hệ thống âm thanh chuyên nghiệp, tín hiệu âm thanh thường được cân bằng để giảm thiểu nhiễu và duy trì chất lượng âm thanh qua khoảng cách truyền dẫn dài. Mạch input có thể tích hợp các bộ cân bằng tín hiệu để đảm bảo tín hiệu đầu vào được cân bằng chính xác.
Vai trò của mạch input trong cục đẩy
Mạch input có vai trò quan trọng trong việc đảm bảo tín hiệu âm thanh được truyền từ nguồn phát đến cục đẩy với chất lượng tốt nhất. Cụ thể:
- Tiếp nhận tín hiệu: Nhận tín hiệu đầu vào từ các thiết bị như micro, vang số, mixer,…
- Chuyển đổi tín hiệu: Mạch input chuyển đổi tín hiệu từ các định dạng khác nhau, chẳng hạn như từ tín hiệu không cân bằng thành tín hiệu cân bằng, để phù hợp với mạch khuếch đại chính.
- Tiền khuếch đại: Nếu tín hiệu từ nguồn phát quá yếu, mạch input có khả năng khuếch đại tín hiệu ban đầu, đảm bảo tín hiệu đủ mạnh để tiếp tục được khuếch đại qua các giai đoạn sau.
- Bảo vệ mạch khuếch đại: Mạch input giúp bảo vệ các thành phần nhạy cảm của mạch khuếch đại khỏi tín hiệu quá tải hoặc nhiễu điện từ, đảm bảo cục đẩy hoạt động ổn định và bền bỉ.
Các loại mạch input cục đẩy phổ biến hiện nay
Mạch input của cục đẩy thường được chia thành ba loại chính dựa trên số lượng kênh và chức năng tích hợp: 2 kênh không SUB, 2 kênh có SUB và 4 kênh.
Mạch input CA20 cục đẩy 2 kênh không SUB
Đây là loại mạch input cơ bản nhất, bao gồm hai kênh riêng biệt cho tín hiệu âm thanh trái và phải. Loại mạch này không hỗ trợ kênh SUB (Subwoofer), chủ yếu được sử dụng trong các hệ thống âm thanh stereo cơ bản.
- Ưu Điểm: Thiết kế đơn giản, dễ sử dụng, phù hợp cho các hệ thống âm thanh gia đình hoặc những hệ thống âm thanh nhỏ gọn.
- Nhược Điểm: Hạn chế trong việc cung cấp dải tần số thấp, dẫn đến âm bass không mạnh mẽ do thiếu kênh SUB.
- Ứng Dụng: Thích hợp cho các hệ thống karaoke gia đình, hệ thống nghe nhạc cá nhân hoặc các phòng họp nhỏ.
Mạch input cục đẩy 2 kênh có SUB
Loại mạch input này cũng bao gồm hai kênh âm thanh chính trái và phải, nhưng có thêm một kênh SUB dành riêng cho Subwoofer. Việc tích hợp này giúp cải thiện hiệu suất âm bass và cung cấp dải tần số thấp mạnh mẽ hơn.
- Ưu Điểm: Nâng cao chất lượng âm thanh tổng thể, đặc biệt là âm bass, giúp tái tạo âm thanh sống động và mạnh mẽ hơn.
- Nhược Điểm: Phức tạp hơn trong việc cài đặt và cấu hình so với mạch 2 kênh không SUB.
- Ứng Dụng: Phù hợp cho các hệ thống âm thanh karaoke chuyên nghiệp, hệ thống rạp hát tại gia, và những hệ thống âm thanh yêu cầu âm bass mạnh.
Mạch input cục đẩy 4 kênh
Đây là loại mạch input phức tạp hơn với bốn kênh riêng biệt, thường được sử dụng cho các hệ thống âm thanh lớn hoặc cần phân vùng âm thanh độc lập. Mỗi kênh có thể được cấu hình để điều khiển các loa khác nhau hoặc các vùng khác nhau trong hệ thống.
- Ưu Điểm: Tính linh hoạt cao trong cấu hình và quản lý âm thanh, phù hợp cho các hệ thống âm thanh đa vùng hoặc lớn với nhiều loa.
- Nhược Điểm: Phức tạp trong việc cài đặt và quản lý, yêu cầu người dùng có kiến thức kỹ thuật cao hơn.
- Ứng Dụng: Thường được sử dụng trong các hệ thống âm thanh sân khấu, hội trường lớn, hoặc các hệ thống âm thanh chuyên nghiệp yêu cầu phân vùng âm thanh độc lập.
Cách kết nối mạch input cục đẩy CA20
Mạch input của cục đẩy CA20 cần cấp hai nguồn: nguồn (+)(-) 15V để nuôi mạch nâng tín hiệu và nguồn (+) 40V – (+) 120V cho đèn.
- Chân B+ được lấy từ bo nguồn của mạch công suất. Ngõ L in và G R in lấy tín hiệu từ trạm AV cấp cho mạch, trong khi ngõ out L R dùng để phát tín hiệu ra công suất.
- Sp in L R được kết nối trực tiếp từ trạm loa của Ampli. Đèn vàng PRT sẽ sáng lên để báo hiệu trạng thái của rơ le. Thông thường, các mạch nguồn đã được thiết kế sẵn cổng này, chỉ cần cắm đúng chiều là đèn sẽ hoạt động.
- Nếu mạch nguồn chưa có, bạn cần nối tiếp một chiều của đèn với điện trở 4K7 và nối song song với cuộn dây của rơ le.
Một số lỗi thường gặp phải khi lắp mạch input main
Khi sử dụng mạch input của cục đẩy, nhiều người thường gặp phải những lỗi lắp đặt hoặc sử dụng sai. Dưới đây là các lỗi thường gặp nhất:
- Lỗi 1: Cắm sai canon
Các đầu cắm canon thường được đánh số, vì vậy bạn cần lắp đặt đúng số tương ứng với mạch input. Nếu lắp sai, âm thanh có thể phát ra bị rè hoặc sôi. - Lỗi 2: Cấp nguồn sai
Việc cấp nguồn nhầm đầu dương (+) và âm (-) cho mạch input sẽ khiến mạch không hoạt động, thậm chí có thể gây cháy trở. - Lỗi 3: Nối sai tín hiệu đầu ra
Nếu tín hiệu đầu ra được nối sai, với các đầu âm (-) và dương (+) không đúng, loa sẽ không phát ra tiếng hoặc phát ra âm thanh kêu rè. - Lỗi 4: Lắp ngược cắm loa
Đây là lỗi phổ biến, nếu lắp sai, âm thanh phát ra sẽ mất bass. Bạn chỉ cần đảo ngược jack cắm để khắc phục.
