Bên cạnh mạch class H, mạch class TD thì mạch công suất class AB cũng là một trong những bộ mạch âm thanh phổ biến được dùng nhiều trong các thiết bị amply và cục đẩy công suất. Vậy mạch công suất class AB là gì? Sử dụng mạch class AB sẽ có những ưu và nhược điểm gì? Hiệu suất của nó ra sao? Hãy cùng Hào Quang Group tìm hiểu kỹ hơn thông qua bài viết sau đây nhé.
Mạch class AB là gì?
Mạch Class AB hay còn được gọi là mạch công suất class AB là một loại mạch khuếch đại âm thanh thường được sử dụng trong các thiết bị âm thanh, bao gồm amply và cục đẩy công suất. Nó là sự kết hợp giữa mạch khuếch đại Class A và Class B, nhằm tận dụng ưu điểm của cả hai loại mà giảm thiểu nhược điểm của chúng.
Cụ thể, khi đầu ra yêu cầu công suất nhỏ, mạch Class AB hoạt động giống như một bộ khuếch đại Class A, trong khi khi công suất đầu ra lớn hơn, mạch sẽ tự động chuyển sang chế độ Class B. Để thực hiện điều này, mạch khuếch đại âm thanh Class AB tích hợp hai bóng bán dẫn, được phân cực trước giai đoạn đầu ra của bộ khuếch đại. Mỗi bóng bán dẫn hoạt động trong khoảng từ 180° đến 360°, tùy thuộc vào mức công suất đầu ra.
Mạch Class AB có hiệu suất cao hơn so với mạch Class A, vì nó không hoạt động liên tục ở chế độ dẫn điện, giúp giảm thiểu tổn thất năng lượng. Bên cạnh đó cung cấp chất lượng âm thanh tốt hơn so với Class B, nhờ vào việc giảm thiểu sự biến dạng và méo âm thanh bằng cách duy trì dòng điện nhỏ liên tục qua loa, ngay cả khi không có tín hiệu âm thanh. Chính vì vậy mạch khuếch đại âm thanh Class AB được ứng dụng rộng rãi trong nhiều thiết bị như cục đẩy, ampli karaoke, và ampli hội nghị (dùng cho micro hội thảo).
Đặc điểm của mạch công suất class AB
Mạch công suất Class AB là một loại mạch khuếch đại thường được sử dụng trong các thiết bị âm thanh để đạt được sự cân bằng giữa hiệu suất và chất lượng âm thanh. Lấy ví dụ từ hai thiết bị phổ biến sử dụng mạch Class AB là ampli và cục đẩy, hai sò công suất trong các thiết bị này sẽ luôn hoạt động đồng thời để giảm thiểu sai số tín hiệu. Cụ thể, một sò khuếch đại tín hiệu dương trong khi sò còn lại đảm nhận việc khuếch đại tín hiệu âm, hoạt động theo kiểu kéo đẩy.
Mạch công suất Class AB thường có hiệu suất cao hơn so với nửa chu kỳ của mạch Class B và thấp hơn nhiều so với toàn bộ chu kỳ của mạch Class A. Dưới đây là các đặc điểm chính cụ thể của mạch công suất Class AB:
- Tăng cường hiệu suất: Mạch Class AB có hiệu suất năng lượng cao hơn so với mạch Class A, giúp giảm thiểu tổn thất năng lượng. Hiệu suất năng lượng của mạch Class AB thường vào khoảng 50-70%. Vì nó không hoạt động liên tục ở chế độ dẫn điện như Class A, nên mạch Class AB tiêu thụ ít năng lượng hơn, tạo ít nhiệt hơn và giúp tiết kiệm năng lượng.
- Chất lượng âm thanh tốt: Mạch Class AB duy trì một dòng điện nhỏ liên tục qua loa, giúp giảm thiểu méo âm thanh và cải thiện chất lượng âm thanh so với mạch Class B. Với việc giảm méo âm thanh và biến dạng, mạch Class AB thường cung cấp âm thanh sạch hơn và rõ ràng hơn so với các mạch khuếch đại khác.
- Kết hợp ưu điểm của mạch class A và class B: Mạch Class AB kết hợp các ưu điểm của mạch Class A (chất lượng âm thanh cao) và mạch Class B (hiệu suất năng lượng tốt), nhưng vẫn duy trì dòng điện nhỏ liên tục để cải thiện chất lượng âm thanh.
- Ít tạo nhiệt hơn: So với mạch Class A, mạch Class AB tạo ra ít nhiệt hơn nhờ vào hiệu suất năng lượng cao hơn. Tuy nhiên, nó vẫn tạo ra một lượng nhiệt nhất định và có thể yêu cầu hệ thống tản nhiệt hoặc quạt để duy trì hoạt động ổn định.
- Thiết kế khuếch đại: Mạch Class AB thường sử dụng hai transistor (hoặc bộ khuếch đại) mà mỗi transistor khuếch đại một nửa chu kỳ của tín hiệu âm thanh (dương hoặc âm). Để khuếch đại toàn bộ tín hiệu âm thanh, một transistor sẽ khuếch đại nửa chu kỳ dương của tín hiệu, trong khi transistor còn lại khuếch đại nửa chu kỳ âm.
Nhìn chung, mạch công suất Class AB là một sự lựa chọn phổ biến trong các thiết bị âm thanh nhờ vào sự cân bằng tốt giữa hiệu suất và chất lượng âm thanh.
Sơ đồ mạch công suất class AB
Nguyên lý hoạt động của mạch khuếch đại âm thanh class AB
Mạch khuếch đại âm thanh Class AB hoạt động dựa trên nguyên lý kết hợp các đặc điểm của mạch Class A và Class B để cung cấp hiệu suất năng lượng tốt và chất lượng âm thanh cao. Mạch Class AB thường sử dụng hai transistor, mỗi transistor đảm nhận một phần của tín hiệu âm thanh. Một transistor khuếch đại nửa chu kỳ dương của tín hiệu, trong khi transistor còn lại khuếch đại nửa chu kỳ âm.
Khi tín hiệu đầu vào không có, cả hai transistor đều ở trạng thái nghỉ. Khi tín hiệu đầu vào bắt đầu xuất hiện, transistor khuếch đại tín hiệu dương sẽ bắt đầu dẫn và khuếch đại tín hiệu. Khi tín hiệu đạt đến mức nhất định, transistor khuếch đại tín hiệu âm sẽ được kích hoạt và bắt đầu hoạt động để tiếp tục khuếch đại tín hiệu. Nhờ vậy, mạch Class AB cung cấp hiệu suất năng lượng tốt hơn so với mạch Class A, đồng thời đảm bảo tín hiệu được khuếch đại đầy đủ và ít bị méo âm khi công suất đầu ra tăng.
Một số mạch Class AB còn có chế độ tràn đổi, tức là cả hai transistor cùng hoạt động khi tín hiệu đầu vào vượt quá một mức nhất định để đảm bảo tín hiệu đầu ra được khuếch đại đầy đủ. Tuy nhiên, nếu không được thiết kế chính xác, tính năng này có thể gây ra hiện tượng méo âm.

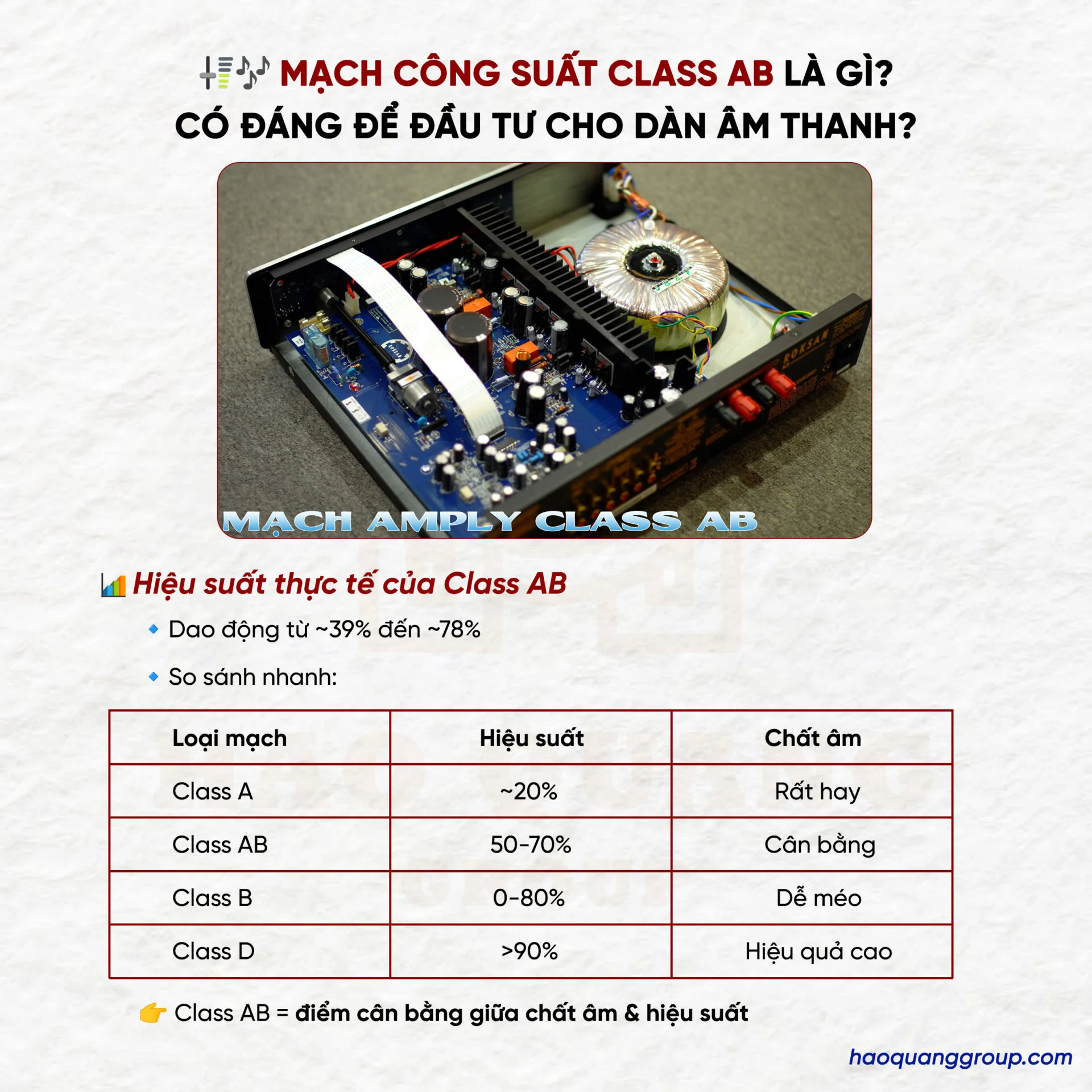

Hiệu suất của mạch công suất class AB trong amply, cục đẩy?
Hiệu suất của mạch Class AB trong ampli và cục đẩy là một trong những yếu tố khiến nó trở nên phổ biến trong các ứng dụng âm thanh. Mạch này kết hợp ưu điểm của cả mạch Class A và Class B, mang lại hiệu suất cao hơn so với mạch Class A trong khi vẫn giữ được chất lượng âm thanh vượt trội so với mạch Class B.
Về mặt hiệu suất, mạch Class AB có khả năng cung cấp công suất đầu ra lớn hơn nhờ các transistor hoạt động trong một phạm vi dòng điện rộng hơn. So với mạch Class B, mạch Class AB có độ méo hài thấp hơn và tránh được hiện tượng “cross-over distortion” (biến dạng tại điểm chuyển giao), giúp cải thiện chất lượng âm thanh.
Điều này làm cho mạch Class AB trở thành lựa chọn ưu tiên trong các ứng dụng yêu cầu công suất đầu ra cao cùng với chất lượng âm thanh tốt, như trong các hệ thống âm thanh gia đình, âm thanh sân khấu, phòng thu âm, và nhiều ứng dụng công nghiệp khác.
Hiệu suất của mạch công suất Class AB trong ampli và cục đẩy được tính theo công thức:
H = (π/4) x (Vac/Vsupply)
Trong đó:
Vac: Biên độ dao động của tín hiệu AC đầu ra
Trong đó, Vac là biên độ dao động của tín hiệu AC đầu ra. Khi mạch khuếch đại âm thanh phân cực ở giới hạn điểm cắt, hiệu suất đạt H = π/4 = 78.5%, tương đương với 78.5%. Ngược lại, nếu mạch Class AB phân cực ở giới hạn điểm hoạt động của Class A, hiệu suất chỉ đạt H = π/8 = 39.3%, tương đương với 39.3%.
Do đó, hiệu suất của mạch công suất Class AB sẽ dao động từ 39.3% đến 78.5%. Khi áp dụng vào ampli và cục đẩy Class AB, hiệu suất chuyển đổi cũng sẽ nằm trong khoảng từ 39% đến 78%. So với các loại mạch khác, mạch Class A chỉ đạt khoảng 20% hiệu suất, trong khi mạch Class B thường dao động từ 70% đến 80%.
Ưu nhược điểm của mạch khuếch đại class AB trong cục đẩy, ampli
Mạch khuếch đại Class AB là một trong những loại mạch phổ biến trong cục đẩy công suất và ampli âm thanh nhờ vào sự kết hợp giữa hiệu suất năng lượng và chất lượng âm thanh. Dưới đây là các ưu điểm và nhược điểm của mạch khuếch đại Class AB:
Ưu điểm của cục đẩy, ampli class AB
- Hiệu suất cao: Mạch Class AB có hiệu suất năng lượng cao hơn so với mạch Class A, giúp tiết kiệm năng lượng và giảm thiểu tổn thất nhiệt. Hiệu suất năng lượng thường vào khoảng 50-70%. So với mạch Class A, mạch Class AB tạo ra ít nhiệt hơn, giúp giảm nhu cầu về hệ thống tản nhiệt.
- Độ méo thấp: Mạch Class AB cung cấp chất lượng âm thanh tốt nhờ vào việc duy trì dòng điện nhỏ liên tục qua loa, giúp giảm thiểu méo âm thanh và biến dạng, đặc biệt ở điểm chuyển giao giữa các nửa chu kỳ dương và âm.
- Chất lượng âm thanh tốt: Nhờ vào việc duy trì một dòng điện nhỏ liên tục giúp giảm méo âm khi tín hiệu yếu giúp giảm méo âm thanh và biến dạng, mạch Class AB thường cung cấp âm thanh rõ ràng và chi tiết hơn so với mạch Class B.
- Tiết kiệm năng lượng: So với mạch Class A, mạch Class AB tiêu thụ ít năng lượng hơn do chỉ sử dụng dòng điện nghỉ nhỏ khi tín hiệu đầu vào thấp, giúp tăng hiệu suất năng lượng.
- Khả năng điều khiển tốt: Mạch Class AB cung cấp khả năng điều khiển tín hiệu tốt hơn so với mạch Class B, nhờ vào sự kết hợp hiệu quả giữa hiệu suất và chất lượng âm thanh.
- Tính ổn định và độ bền: Mạch Class AB hoạt động ổn định hơn ở các mức công suất khác nhau và có khả năng duy trì hiệu suất tốt trong thời gian dài. Được thiết kế để hoạt động với hiệu suất cao, mạch Class AB có độ bền cao và khả năng chịu tải tốt.
- Ứng dụng rộng rãi: Mạch Class AB có thể được sử dụng trong nhiều loại thiết bị âm thanh, bao gồm ampli hi-fi, cục đẩy, và các hệ thống âm thanh chuyên nghiệp.
Nhược điểm của ampli, cục đẩy class AB
Mặc dù có nhiều ưu điểm, nhưng các thiết bị sử dụng mạch khuếch đại Class AB cũng tồn tại một số nhược điểm như sau:
- Tạo ra nhiệt: Mặc dù ít hơn so với mạch Class A, mạch Class AB vẫn tạo ra một lượng nhiệt đáng kể và có thể yêu cầu hệ thống tản nhiệt hoặc quạt để duy trì hoạt động ổn định.
- Gía thành cao: Mạch Class AB có thể đắt hơn một chút so với các mạch Class B do sự phức tạp trong thiết kế và việc sử dụng các linh kiện chất lượng cao hơn. Việc thiết kế và điều chỉnh mạch Class AB để giảm thiểu méo âm thanh và đảm bảo hiệu suất tốt có thể đòi hỏi kiến thức kỹ thuật và thời gian.
- Tổn thất năng lượng khi không có tín hiệu: Dù hiệu suất cao hơn Class A, mạch Class AB vẫn có một mức tổn thất năng lượng cơ bản do dòng điện bias nhỏ liên tục, điều này có thể gây tiêu tốn năng lượng không cần thiết khi không có tín hiệu âm thanh.
- Tính ổn định với tải thấp: Mặc dù mạch Class AB có khả năng chịu tải tốt, việc hoạt động ở tải thấp hoặc khi bị quá tải có thể ảnh hưởng đến hiệu suất và độ bền của mạch.
- Hiệu suất chưa tối ưu cho hệ thống lớn: Mặc dù hiệu suất của ampli và cục đẩy Class AB đạt khoảng 70%, nhưng con số này vẫn chưa đủ để đáp ứng tốt cho các hệ thống âm thanh lớn, chuyên nghiệp như âm thanh hội trường, sân khấu, hay sự kiện quy mô lớn.
- Sự đa dạng mẫu mã hạn chế: Các sản phẩm cục đẩy và ampli sử dụng mạch Class AB chưa có nhiều lựa chọn về mẫu mã trên thị trường, khiến người dùng có ít sự lựa chọn hơn.
Nhìn chung, mạch khuếch đại Class AB là sự lựa chọn phổ biến cho các thiết bị âm thanh vì nó cung cấp sự kết hợp tốt giữa chất lượng âm thanh và hiệu suất năng lượng, mặc dù có một số nhược điểm liên quan đến nhiệt độ và chi phí.
Có nên chọn cục đẩy, amply class AB cho hệ thống âm thanh?
Việc chọn cục đẩy công suất hoặc amply Class AB cho hệ thống âm thanh phụ thuộc vào nhiều yếu tố, bao gồm nhu cầu sử dụng, mục đích và ngân sách. Nếu bạn sử dụng cho gia đình hoặc các hệ thống quy mô nhỏ như quán karaoke, phòng trà với chất lượng âm thanh tốt thì cục đẩy sử dụng mạch khuếch đại Class AB là lựa chọn phù hợp nhờ khả năng giảm thiểu méo âm thanh.
Tuy nhiên, nếu hệ thống âm thanh của bạn phục vụ cho hội nghị, sân khấu, hoặc hội trường lớn, thì ampli hoặc cục đẩy Class AB có thể không phải là giải pháp tối ưu. Công suất của thiết bị thường không đủ mạnh và có thể bị quá nhiệt khi hoạt động trong thời gian dài.
Lưu ý khi chọn mua amply, cục đẩy class AB
Khi chọn mua ampli hoặc cục đẩy Class AB, có một số lưu ý quan trọng bạn nên cân nhắc để đảm bảo rằng bạn chọn được thiết bị phù hợp với nhu cầu và yêu cầu của hệ thống âm thanh của mình. Dưới đây là một số lưu ý giúp bạn chọn được sản phẩm đúng với nhu cầu:
- Chú ý đến mục đích sử dụng: Nếu bạn cần cho gia đình hoặc hệ thống âm thanh quy mô nhỏ, ampli hoặc cục đẩy Class AB là lựa chọn hợp lý. Tuy nhiên, nếu sử dụng cho các hệ thống âm thanh lớn, hãy cân nhắc các loại khác có công suất cao hơn.
- Cổng kết nối: Xem xét các cổng kết nối của ampli hoặc cục đẩy. Đảm bảo rằng thiết bị có các đầu vào và đầu ra phù hợp với hệ thống âm thanh của bạn (chẳng hạn như cổng RCA, XLR, hoặc Speakon). Đồng thời đảm bảo rằng thiết bị tương thích với các thiết bị âm thanh khác trong hệ thống của bạn.
- Công suất và đáp ứng tải: Đảm bảo rằng ampli hoặc cục đẩy Class AB có công suất đủ lớn để đáp ứng nhu cầu của loa trong hệ thống âm thanh của bạn. Công suất của ampli cần phải phù hợp với công suất định mức của loa để tránh việc quá tải hoặc thiếu công suất. Kiểm tra khả năng của thiết bị khi hoạt động với các mức trở kháng khác nhau (chẳng hạn 4 ohm, 6 ohm, hoặc 8 ohm).
- Giá thành sản phẩm: Hãy chọn sản phẩm phù hợp với ngân sách đầu tư của bạn. Không nên mua sản phẩm quá đắt hoặc quá rẻ so với nhu cầu thực tế.
- Thương hiệu: Ưu tiên chọn các sản phẩm của những thương hiệu nổi tiếng và đáng tin cậy, vì chúng thường đảm bảo về chất lượng và độ bền.
- Địa chỉ mua hàng: Chỉ mua hàng từ các đơn vị phân phối uy tín để đảm bảo chất lượng sản phẩm và yên tâm trong quá trình sử dụng.
- Công suất và đáp ứng tải: Đảm bảo rằng ampli hoặc cục đẩy Class AB có công suất đủ lớn để đáp ứng nhu cầu của loa trong hệ thống âm thanh của bạn. Công suất của ampli cần phải phù hợp với công suất định mức của loa để tránh việc quá tải hoặc thiếu công suất. Kiểm tra khả năng của thiết bị khi hoạt động với các mức trở kháng khác nhau (chẳng hạn 4 ohm, 6 ohm, hoặc 8 ohm).
Việc chọn mua ampli hoặc cục đẩy Class AB cần cân nhắc kỹ lưỡng các yếu tố để đảm bảo chọn được thiết bị phù hợp nhất cho hệ thống âm thanh của bạn.
Tổng kết mạch công suất class AB là gì? Ưu và nhược điểm của mạch khuếch đại class AB
Trên đây là bài viết giới thiệu về mạch công suất Class AB là gì?, những ưu và nhược điểm của mạch này và việc có nên chọn mua cục đẩy, amply Class AB hay không. Hy vọng những thông tin mà Hào Quang Group chúng tôi cung cấp sẽ giúp bạn chọn được sản phẩm phù hợp nhất với nhu cầu của mình. Hãy theo dõi Hào Quang Group để cập nhật thêm nhiều thông tin hữu ích khác liên quan đến các kiến thức âm thanh nhé.
