Mạch bảo vệ loa là gì? Tại sao cần phải sử dụng mạch bảo vệ loa

Mạch bảo vệ loa là một thành phần quan trọng trong hệ thống âm thanh, giúp bảo vệ loa khỏi các sự cố như quá tải, chập điện hoặc tín hiệu đầu vào không ổn định. Việc sử dụng mạch bảo vệ đúng cách không chỉ kéo dài tuổi thọ của loa mà còn đảm bảo chất lượng âm thanh luôn ổn định và an toàn trong quá trình vận hành.

Mạch bảo vệ loa là gì?

Mạch bảo vệ loa là một thiết bị điện tử có chức năng bảo vệ loa và các thiết bị liên quan như amply hoặc cục đẩy công suất khỏi các sự cố điện không mong muốn. Đây là thành phần quan trọng trong hệ thống âm thanh, đặc biệt với những dàn âm thanh công suất lớn như loa hội trường, loa sân khấu, loa array hoặc loa subwoofer.

Chức năng chính của mạch bảo vệ loa

• Ngắt loa khi có tín hiệu DC đầu ra: Nếu ampli bị hỏng và xuất hiện dòng điện 1 chiều (DC) ở đầu ra, mạch bảo vệ sẽ ngắt loa ra khỏi nguồn phát để tránh cháy coil loa.

• Trễ thời gian khởi động (delay): Tránh hiện tượng “bụp” loa khi bật ampli, mạch bảo vệ sẽ có thời gian trễ vài giây để ổn định nguồn trước khi kết nối loa.

• Bảo vệ quá dòng, quá áp: Một số mạch cao cấp có thêm khả năng ngắt nếu công suất vượt ngưỡng an toàn cho loa.

• Bảo vệ ngắn mạch hoặc chạm dây: Tự động ngắt kết nối khi có dấu hiệu chập mạch.

Mạch bảo vệ loa thường được dùng trong:

• Dàn âm thanh hội trường

• Loa line array sân khấu

• Loa sub công suất lớn

• Hệ thống karaoke kinh doanh hoặc gia đình cao cấp

Chi phí và khả năng tự lắp

• Giá thành mạch bảo vệ loa khá rẻ, thường dao động từ 300.000 – 500.000 VNĐ/mạch.

• Người có kiến thức cơ bản về điện tử hoàn toàn có thể tự mua linh kiện và lắp ráp theo sơ đồ có sẵn.

Tại sao cần sử dụng mạch bảo vệ loa cho loa?

Việc sử dụng mạch bảo vệ loa là rất cần thiết trong hệ thống âm thanh, bởi nó đóng vai trò như một “tấm khiên” giúp bảo vệ loa và các thiết bị âm thanh khác khỏi những rủi ro kỹ thuật nghiêm trọng. Dưới đây là những lý do cụ thể cho thấy tầm quan trọng của mạch bảo vệ loa:

• Chống quá tải tín hiệu

Khi loa nhận một tín hiệu âm thanh có cường độ quá lớn (như âm lượng đột ngột tăng cao hoặc bị nhiễu), màng loa có thể bị sốc, gây biến dạng hoặc cháy loa. Mạch bảo vệ sẽ phát hiện và ngắt tín hiệu hoặc giảm cường độ để bảo vệ loa.

• Ngăn chặn tín hiệu không mong muốn

Tín hiệu đỉnh (peak), méo tiếng hoặc xung âm đột ngột có thể làm hỏng loa. Mạch bảo vệ lọc và điều chỉnh tín hiệu, đảm bảo loa chỉ nhận tín hiệu âm thanh an toàn.

• Bảo vệ khỏi tín hiệu DC (dòng điện một chiều)

Nếu amply hoặc mạch khuếch đại gặp sự cố và phát sinh điện áp một chiều ra loa, màng loa sẽ bị đẩy lệch, dễ cháy coil. Mạch bảo vệ sẽ ngắt loa ngay lập tức nếu phát hiện dòng DC.

• Bảo vệ khi khởi động thiết bị

Khi bật nguồn amply, thường có hiện tượng “bụp” loa do dòng điện khởi động chưa ổn định. Mạch bảo vệ có chức năng trễ thời gian (delay) để loa chỉ hoạt động sau khi hệ thống ổn định.

• Chống sốc từ thiết bị khuếch đại

Có thể xảy ra tình trạng amply bị lỗi và gửi tín hiệu bất thường hoặc quá công suất xuống loa. Mạch bảo vệ sẽ cắt tín hiệu để tránh làm hư loa.

• Các chức năng bảo vệ bổ sung

– Chống hú rít (feedback) từ micro.

– Ngắt tín hiệu sai lệch do mạch crossover lỗi.

– Hạn chế tiếng nổ đột ngột từ hệ thống âm thanh.

Mạch bảo vệ loa không chỉ giúp tăng tuổi thọ cho loa và các thiết bị âm thanh mà còn ngăn ngừa các sự cố nghiêm trọng gây cháy nổ, nhất là trong những hệ thống âm thanh công suất lớn hoặc sử dụng chuyên nghiệp.

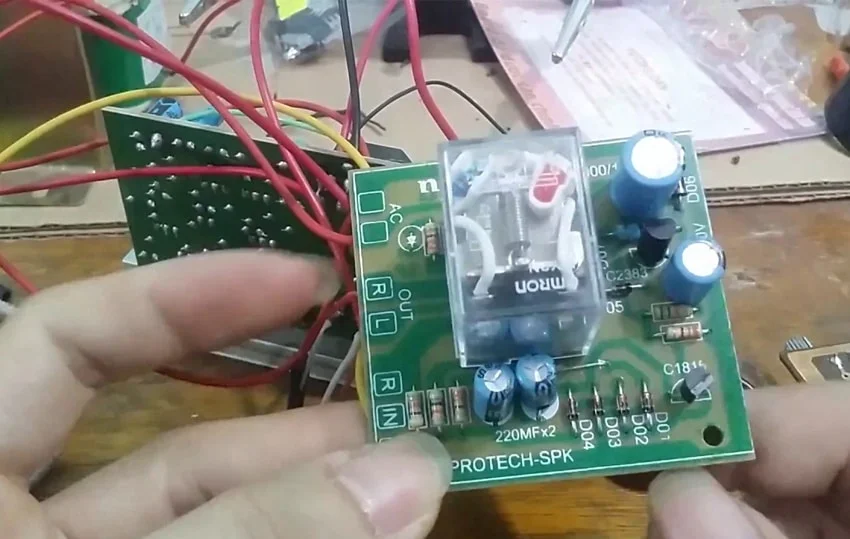

Mạch bảo vệ loa đơn giản sử dụng rơ-le (relay)

Trong quá trình sử dụng, loa rất dễ bị hỏng do hai nguyên nhân phổ biến sau:

• Loa bị chập hoặc đoản mạch khi phát lại, thường là do dây loa bị đấu sai hoặc tụ điện chéo gây ngắn mạch trước khi bộ khuếch đại được bật.

• Tiếp xúc dây loa không chắc chắn, dẫn đến điện trở bất thường khi hệ thống khởi động, gây nguy cơ cháy loa hoặc hư hỏng bộ khuếch đại.

Để khắc phục các rủi ro này, mạch bảo vệ sử dụng rơ-le (relay) là một giải pháp đơn giản và hiệu quả, đặc biệt phù hợp với các hệ thống âm thanh có thiết kế rời (loa và ampli không đồng bộ).

Nguyên lý hoạt động của mạch bảo vệ loa dùng rơ-le

• Khi bật nguồn, mạch sẽ tạm thời ngắt kết nối loa thông qua rơ-le trong vài giây đầu, cho đến khi hệ thống ổn định. Điều này giúp tránh hiện tượng “bụp loa” khi khởi động.

• Trong quá trình hoạt động, nếu phát hiện điện áp DC bất thường ở ngõ ra ampli, mạch sẽ ngay lập tức ngắt rơ-le để bảo vệ loa khỏi cháy màng do dòng điện không phù hợp.

• Trường hợp loa bị chập hoặc trở kháng bất thường, mạch có thể được thiết kế để tự động ngắt rơ-le, bảo vệ cả loa lẫn ampli.

Vì sao không tích hợp sẵn trong mọi thiết bị?

• Các thương hiệu âm thanh cao cấp như SONY, JBL, BOSE đã tích hợp sẵn mạch bảo vệ thông minh trong thiết bị của họ.

• Tuy nhiên, với các hệ thống âm thanh rời hoặc bán chuyên, mạch bảo vệ thường không được tích hợp sẵn, vì nhà sản xuất không thể biết trước người dùng sẽ phối ghép thiết bị như thế nào (loa nào đi với ampli nào).

• Do đó, người dùng nên chủ động lắp thêm mạch bảo vệ khi sử dụng các thiết bị rời để đảm bảo an toàn.

Ưu điểm của mạch bảo vệ loa dùng rơ-le

• Chi phí thấp, dễ lắp đặt, phù hợp DIY.

• Tăng tuổi thọ loa và ampli.

• Tránh sự cố khởi động và dòng điện DC gây hại.

Cách sử dụng mạch bảo vệ loa đơn giản

Mạch bảo vệ loa là giải pháp hiệu quả nhằm tăng tuổi thọ loa, bảo vệ thiết bị khỏi các tín hiệu bất thường và sự cố quá tải. Có hai loại mạch phổ biến là mạch bảo vệ dùng rơ-le (relay) và mạch bảo vệ riêng cho loa treble (tweeter). Dưới đây là hướng dẫn chi tiết cách sử dụng từng loại:

Mạch bảo vệ loa sử dụng rơ-le (Relay)

Công dụng:

Đây là loại mạch phổ biến dùng để bảo vệ loa bass, mid hoặc toàn dải trong các hệ thống công suất lớn. Mạch sử dụng rơ-le để ngắt hoặc kết nối loa với ampli, giúp tránh các tình huống nguy hiểm như:

• Điện áp DC lọt ra từ ampli.

• Tiếng “bụp” khi bật/tắt nguồn.

• Sự cố tín hiệu đầu vào quá tải.

Nguyên lý hoạt động:

• Khi khởi động, mạch sẽ tạm thời ngắt loa khỏi ampli vài giây, đợi tín hiệu ổn định rồi mới kích hoạt rơ-le để loa hoạt động.

• Nếu trong quá trình vận hành phát hiện điện áp DC bất thường hoặc công suất đầu vào vượt giới hạn, mạch sẽ ngắt rơ-le, bảo vệ loa khỏi cháy hoặc méo màng.

• Khi tín hiệu trở lại bình thường, rơ-le tự động đóng lại, khôi phục kết nối.

Ứng dụng:

• Sử dụng cho các hệ thống âm thanh chuyên nghiệp, công suất lớn, hoặc dàn âm thanh DIY không có sẵn mạch bảo vệ tích hợp trong ampli.

Mạch bảo vệ loa treble (Tweeter)

Vì sao cần bảo vệ riêng loa treble?

Loa treble rất nhạy, dễ cháy do:

• Tiếp nhận tín hiệu tần số cao không đúng chuẩn.

• Công suất vượt mức trong thời gian ngắn.

• Méo tín hiệu từ ampli (clipping, xung nhiễu).

Chức năng của mạch bảo vệ treble:

• Bảo vệ khi khởi động: Ngăn loa tiếp nhận điện áp đột ngột gây hư hại.

• Lọc bỏ tín hiệu bất thường: Loại bỏ tín hiệu méo, đỉnh sóng (clipping) hoặc các tần số ngoài dải.

• Giới hạn công suất: Tự động ngắt kết nối khi công suất đầu vào vượt ngưỡng an toàn cho loa treble.

• Giới hạn tần số đầu vào: Đảm bảo chỉ truyền tín hiệu phù hợp với dải tần của tweeter, duy trì âm thanh trong trẻo và trung thực.

Cách sử dụng:

• Mạch được đặt trước loa treble, thường sau phân tần.

• Một số mạch có thể tích hợp sẵn tụ lọc tần số cao, trở công suất, hoặc cầu chì bảo vệ.

• Có thể DIY hoặc dùng mạch có sẵn tùy theo thiết kế hệ thống âm thanh.

Mạch relay bảo vệ loa toàn dải, tránh sự cố điện áp và quá tải. Mạch bảo vệ treble chuyên biệt, giúp loa tweeter bền bỉ hơn và âm thanh sạch hơn. Nên lắp song song cả hai loại mạch để đảm bảo hệ thống hoạt động ổn định và an toàn nhất.

Tổng kết mạch bảo vệ loa là gì? Tại sao cần phải sử dụng mạch bảo vệ loa

Việc trang bị mạch bảo vệ loa là giải pháp hiệu quả để đảm bảo sự an toàn và độ bền cho hệ thống âm thanh, đặc biệt trong môi trường sử dụng chuyên nghiệp hoặc công suất lớn. Nhờ khả năng phát hiện và xử lý kịp thời các rủi ro như tín hiệu bất thường, quá tải hay chập mạch, mạch bảo vệ loa không chỉ giúp ngăn ngừa hỏng hóc mà còn duy trì hiệu suất hoạt động ổn định cho toàn bộ hệ thống.
