Cách đo coil loa là một trong những kỹ năng quan trọng giúp bạn kiểm tra và đánh giá tình trạng của loa một cách chính xác. Coil loa, hay còn gọi là côn loa, đóng vai trò trung tâm trong việc tạo ra âm thanh, vì vậy việc đo lường đúng kích thước và điện trở của nó không chỉ hỗ trợ trong việc sửa chữa, mà còn đảm bảo loa hoạt động hiệu quả. Bài viết này sẽ hướng dẫn chi tiết các bước thực hiện và cung cấp những lưu ý cần thiết để bạn có thể tự tin kiểm tra coil loa tại nhà.

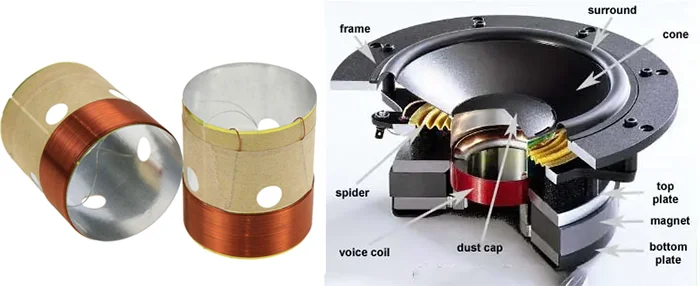

Coil loa là gì?
Coil loa, hay còn gọi là côn loa, là một linh kiện quan trọng giúp loa hoạt động và tạo ra âm thanh. Đây là bộ phận cấu thành không thể thiếu trong một củ loa hoàn chỉnh. Khi dòng điện đi qua coil loa, nó tạo ra một suất điện động cảm ứng. Sự tương tác giữa suất điện động này và từ lực sinh ra bởi nam châm làm coil loa chuyển động tịnh tiến.
Dây nối từ coil loa đến màng loa sẽ kéo màng loa di chuyển, tạo nên các dao động trong không khí, từ đó phát ra âm thanh. Chính vì vậy, nếu không có coil loa, loa sẽ không thể thực hiện chức năng phát âm thanh và trở nên vô dụng.
Coil loa không chỉ là “trái tim” của loa mà còn đóng vai trò quyết định trong việc đảm bảo hiệu suất và chất lượng âm thanh mà loa mang lại.
Nguyên lý hoạt động của Coil loa
Nguyên lý hoạt động của coil loa (cuộn dây loa) dựa trên hiện tượng cảm ứng điện từ.
- Tạo từ trường từ dòng điện trong coil
– Dòng điện xoay chiều (AC) mang tín hiệu âm thanh được truyền từ amply vào cuộn dây (coil).
– Khi dòng điện đi qua coil, một từ trường sẽ được tạo ra xung quanh cuộn dây theo định luật Ampere.
– Cường độ và hướng của từ trường này thay đổi liên tục theo tín hiệu âm thanh.
- Tương tác giữa từ trường của coil và nam châm
– Coil nằm trong khe từ (magnetic gap), là khoảng không gian giữa nam châm vĩnh cửu và lõi từ (pole piece). Nam châm này tạo ra một từ trường mạnh và cố định.
– Từ trường thay đổi của coil tương tác với từ trường cố định của nam châm, tạo ra lực Lorentz.
- Chuyển đổi tín hiệu điện thành chuyển động cơ học
– Lực Lorentz làm cuộn dây di chuyển tới lui trong khe từ.
– Coil được gắn cố định với màng loa (diaphragm), nên khi cuộn dây di chuyển, màng loa cũng dao động theo.
– Dao động này đẩy và kéo không khí, tạo ra sóng âm mà tai người nghe được.
- Dao động tần số chính xác
Tần số và biên độ của dao động phụ thuộc vào tín hiệu âm thanh đưa vào coil:
– Tần số cao: Cuộn dây và màng loa dao động nhanh, tạo ra âm thanh cao (treble).
– Tần số thấp: Cuộn dây và màng loa dao động chậm, tạo ra âm thanh trầm (bass).
- Chuyển đổi năng lượng
Coil loa thực hiện việc chuyển đổi năng lượng:
– Năng lượng điện từ tín hiệu âm thanh → Năng lượng cơ học (dao động của coil và màng loa) → Năng lượng âm thanh (sóng âm trong không khí).
Cách nhận biết coil loa đơn giản
Coil loa thường có hình dạng đặc trưng là một cuộn dây kim loại được quấn nhiều vòng bằng dây đồng mảnh, tạo thành một lăng trụ đứng. Mặc dù đường kính của coil loa có thể khác nhau (to hoặc nhỏ tùy theo kích thước loa), nhưng cấu trúc chung của chúng đều tương đồng.
Nhận biết coil loa bằng mắt thường:
- Coil loa thường nằm ở vị trí trung tâm, bên trong củ loa.
- Bạn sẽ dễ dàng nhận ra cuộn dây kim loại màu đồng được quấn quanh lõi hình trụ (thường làm từ vật liệu chịu nhiệt cao).
Nhận biết trong trường hợp coil loa được thiết kế ẩn:
- Với một số loa hiện đại hoặc ứng dụng công nghệ tiên tiến, coil loa có thể được thiết kế chìm sâu hơn, khó nhìn thấy.
- Để nhận biết coil loa trong trường hợp này, cần tháo rời củ loa. Điều này đòi hỏi sự cẩn thận và hiểu biết để tránh làm hỏng các linh kiện khác, đặc biệt là màng loa và nam châm.
Lưu ý khi kiểm tra coil loa:
- Đảm bảo tắt nguồn và tháo thiết bị ra khỏi hệ thống trước khi thực hiện.
- Nếu bạn không quen với việc tháo rời loa, nên nhờ sự trợ giúp của kỹ thuật viên để đảm bảo an toàn và tránh gây hư hỏng.
Nhìn chung, coil loa là một linh kiện dễ nhận biết nhờ cấu trúc đặc trưng. Tuy nhiên, với các thiết kế hiện đại, bạn có thể cần tháo rời các bộ phận khác của loa để kiểm tra chi tiết.
Kích thước coil loa được tính như thế nào?
Trước khi đo coil loa, cần hiểu rõ cách kích thước của coil được quy định và tính toán. Kích thước coil loa, thường ghi trên thông số kỹ thuật, được xác định dựa trên đường kính vành phía trong của coil. Đây là cách tiêu chuẩn để mô tả kích thước của coil loa.
Nguyên tắc tính kích thước coil loa:
- Đường kính của coil (côn loa)
– Kích thước coil được tính bằng đường kính vòng trong của cuộn dây, không phải vòng ngoài.
– Đường kính này thường được đo và thể hiện bằng đơn vị milimet (mm).
- Đơn vị đo kích thước
– Thông số kích thước coil loa thường được ghi bằng mm hoặc inch.
– Nếu thông số ghi bằng inch, cần quy đổi sang milimet bằng cách nhân với 25.4 (1 inch = 25.4 mm).
- Ví dụ minh họa
– Coil 75: Kích thước đường kính trong của coil là 75mm.
– Coil 2 inch: Đổi sang milimet sẽ là 2 x 25.4 = 50.8mm.
- Lưu ý khi đọc thông số kỹ thuật của coil loa
– Thông số kích thước có thể được nhà sản xuất quy định khác nhau tùy thuộc vào chuẩn đo lường.
– Luôn kiểm tra rõ đơn vị đo (mm hoặc inch) để tránh nhầm lẫn khi lựa chọn hoặc thay thế coil loa.
Như vậy, kích thước coil loa chủ yếu được xác định dựa trên đường kính trong, và cần đổi đơn vị chính xác khi cần thiết để sử dụng đúng loại coil phù hợp với loa.
Cách đo coil loa chuẩn nhất
Để đo coil loa một cách chính xác tại nhà, bạn có thể thực hiện theo các bước sau:
Bước 1: Chuẩn bị dụng cụ
Trước khi bắt đầu đo, bạn cần chuẩn bị những dụng cụ sau:
- Coil loa cần đo.
- Thước đo có vạch chia càng nhỏ càng tốt (có thể dùng thước đo cm hoặc inch).
- Máy tính hoặc smartphone hỗ trợ các ứng dụng đổi đơn vị, nếu cần thiết.
Bước 2: Thiết lập đồng hồ vạn năng
- Đặt đồng hồ vạn năng ở chế độ đo điện trở (Ohm).
- Chọn khoảng đo phù hợp, thông thường cho cuộn dây loa, bạn sẽ chọn khoảng đo từ 1 Ohm đến 20 Ohm.
Bước 3: Kết nối đồng hồ vạn năng
- Tắt nguồn điện đến loa (nếu loa đang được cấp nguồn) để đảm bảo an toàn và tránh sai số trong quá trình đo.
- Kết nối kẹp đầu dò của đồng hồ vạn năng vào hai đầu của cuộn dây loa. Hãy đảm bảo rằng các đầu nối chắc chắn và không có sự chạm chán nào giữa hai đầu dò.
Bước 4: Thực hiện đo lường
- Đo đường kính coil loa
Sử dụng thước đo để đo đường kính bên trong của coil loa. Bạn cần đo chính giữa, vì đây là điểm có kích thước lớn nhất. Đảm bảo không đo lệch để tránh sai số, vì kết quả đo ở các vị trí không phải trung tâm có thể không chính xác.
- Ghi lại kết quả đo
Ghi lại kết quả theo đơn vị đo của thước (cm, inch hoặc mm).
Bước 5: Đổi đơn vị đo nếu cần
- Nếu bạn đo bằng thước cm
Đơn giản chỉ cần nhân kết quả đo với 10 để chuyển từ cm sang mm. Ví dụ, nếu đo được đường kính coil loa là 7cm, thì kết quả là 70mm.
- Nếu bạn đo bằng thước inch
Đổi từ inch sang mm theo công thức: Kết quả đo (inch) x 2.54 x 10 = Kết quả đo (mm).
Ví dụ, nếu bạn đo được kết quả là 1.75 inch, thì chuyển đổi như sau:
1.75 x 2.54 x 10 = 44.45 mm. Vậy coil loa sẽ có kích thước là 44mm (hoặc 45mm nếu làm tròn số).
- Sử dụng ứng dụng đổi đơn vị
Nếu không muốn thực hiện phép tính thủ công, bạn có thể sử dụng ứng dụng trên smartphone để đổi trực tiếp đơn vị từ inch hoặc cm sang mm.
Bước 6: Kiểm tra độ chính xác
- Lặp lại quá trình đo vài lần để đảm bảo kết quả đo chính xác và nhất quán.
- Nếu có sự chênh lệch lớn giữa các lần đo, điều này có thể chỉ ra rằng cuộn dây loa có vấn đề hoặc có sự cố trong kết nối dây.
Việc đo coil loa là một quá trình khá đơn giản nếu bạn sử dụng các công cụ đo chính xác và đổi đơn vị đúng cách. Việc đo đúng đường kính giúp bạn hiểu rõ hơn về thông số kỹ thuật của loa và lựa chọn phù hợp khi thay thế hoặc sửa chữa.
Lưu ý khi thực hiện cách đo côn loa
Để đảm bảo độ chính xác khi đo coil loa, bạn cần lưu ý một số điểm quan trọng dưới đây:
- Đo đường kính bên trong của coil loa
Khi đo coil loa, bạn phải đo đường kính bên trong của ống trụ côn, không phải đường kính ngoài của coil. Nếu bạn đo nhầm đường kính ngoài, kết quả sẽ bị sai lệch và không chính xác.
- Chọn thước đo chất lượng
Sử dụng thước đo có chất lượng tốt để đảm bảo vạch chia rõ ràng và chính xác. Thước đo điện tử là lựa chọn tốt nhất vì nó cho phép đo chính xác và dễ dàng đọc kết quả hơn.
- Đọc kết quả cẩn thận
Khi đọc kết quả đo, hãy cố gắng đọc chuẩn tại các vạch chia nhỏ nhất có thể. Việc này giúp số liệu thu được chính xác hơn và tránh sai sót do đọc sai các vạch chia.
- Làm tròn kết quả khi đổi đơn vị
Do có thể có sai số nhỏ trong quá trình đo, khi đổi đơn vị, bạn nên làm tròn kết quả sao cho hợp lý. Điều này giúp đảm bảo kết quả cuối cùng vẫn có tính chính xác và phù hợp với yêu cầu kỹ thuật.
- Áp dụng với mọi dòng loa
Phương pháp đo này có thể áp dụng cho tất cả các loại loa, từ loa karaoke, loa sân khấu, loa hội trường, cho đến các loại loa công suất thấp như loa âm trần, loa treo tường. Điều này đảm bảo rằng bạn có thể đo được chính xác kích thước coil loa của mọi hệ thống âm thanh.
Việc đo chính xác coil loa rất quan trọng để đảm bảo việc thay thế hoặc sửa chữa loa được thực hiện đúng cách. Cẩn thận trong từng bước và sử dụng dụng cụ đo chuẩn sẽ giúp bạn có được kết quả chính xác và tin cậy.
Việc nắm vững cách đo coil loa không chỉ giúp bạn kiểm tra tình trạng hoạt động của loa mà còn hỗ trợ trong việc bảo trì và sửa chữa hiệu quả. Với các bước thực hiện đơn giản cùng những lưu ý quan trọng, bạn hoàn toàn có thể tự mình đo lường và đánh giá chính xác kích thước cũng như điện trở của coil loa. Hy vọng qua bài viết này, bạn đã có thêm kiến thức hữu ích để đảm bảo thiết bị âm thanh của mình luôn hoạt động ổn định và đạt hiệu suất cao nhất.
