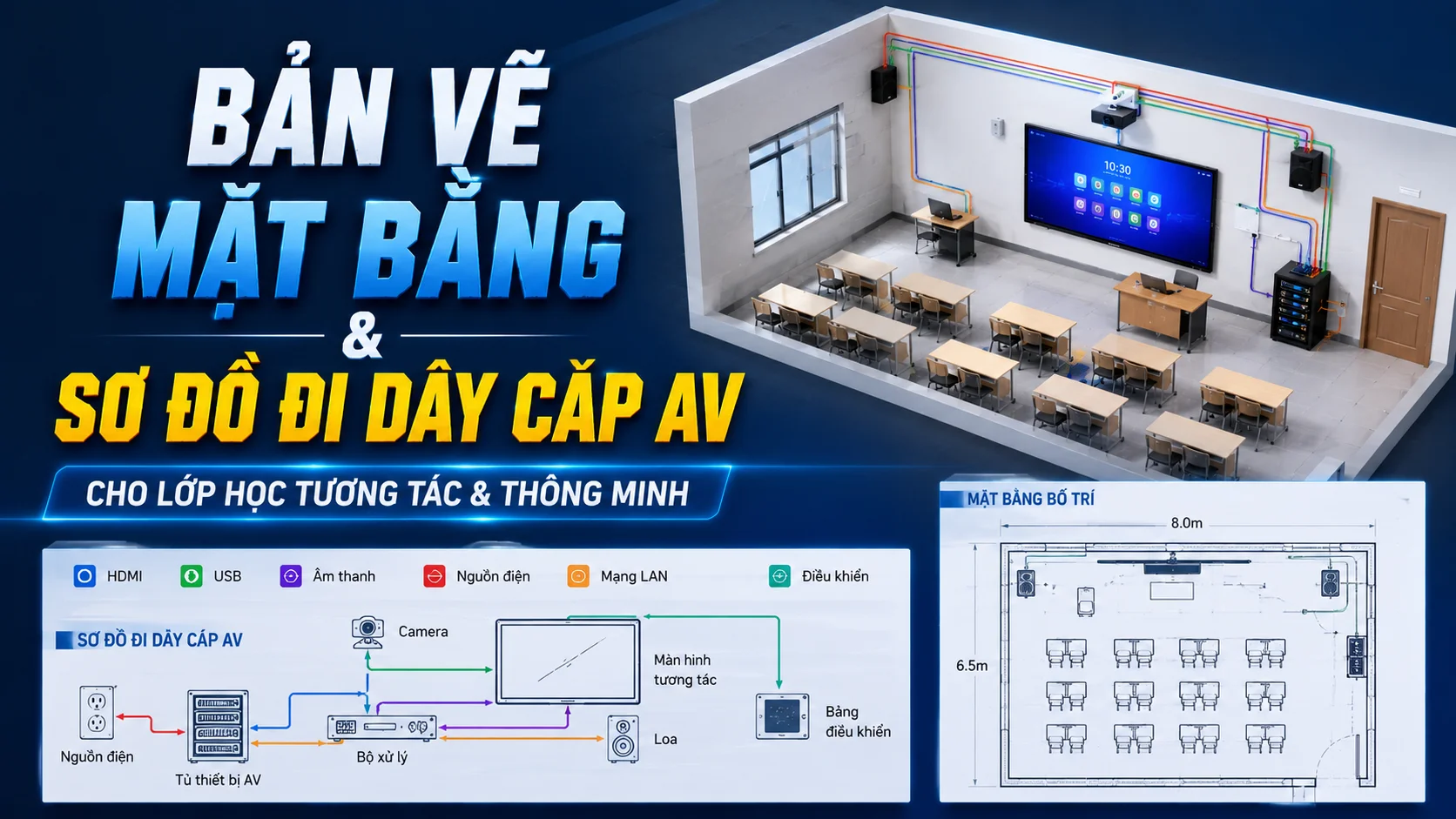

Bản vẽ bố trí mặt bằng và sơ đồ đi dây cáp AV chuẩn cho lớp học tương tác và thông minh

Trong quá trình xây dựng các phòng học tương tác và thông minh chuẩn hiện đại, sự cố âm thanh rè hú, hình ảnh chập chờn hay dây dẫn lòng thòng gây mất mỹ quan đa phần không bắt nguồn từ thiết bị hỏng mà do thiếu bản vẽ bố trí mặt bằng AV và sơ đồ đi dây chuẩn xác ngay từ giai đoạn đầu. Một phòng học tích hợp bảng tương tác thông minh, camera AI, micro không dây và hệ thống loa đa vùng đòi hỏi sự phân luồng tín hiệu quang – số – analog cực kỳ nghiêm ngặt nhằm tránh can nhiễu chéo từ trường.

Nhiều đơn vị quản lý thường giao khoán hoàn toàn việc kéo cáp cho thợ điện công trình hoặc tự phát lắp đặt thiết bị đến đâu luồn dây đến đó. Cách làm chắp vá này dẫn đến việc dây tín hiệu chạy song song với đường điện động lực 220V gây tiếng ù nền 50 Hz, góc mở loa sai lệch dội thẳng vào micro gây rít xé tai, và việc bảo trì nâng cấp sau này gần như bất khả thi nếu không đập phá tường gạch.

Một bản vẽ bố trí mặt bằng đạt chuẩn kết hợp sơ đồ nguyên lý phân tách tín hiệu rõ ràng là chìa khóa để giải quyết dứt điểm các xung đột kỹ thuật, tối ưu hóa góc nhìn – vùng nghe cho học sinh và bảo vệ độ bền của phần cứng vận hành liên tục nhiều năm. Hãy cùng Hào Quang Group tìm hiểu chi tiết về giải pháp thiết kế bản vẽ và quy chuẩn thi công hạ tầng AV trong bài viết dưới đây.

I. Tầm quan trọng của bản vẽ mặt bằng và sơ đồ nguyên lý AV trong giáo dục thông minh

Khác với lớp học truyền thống chỉ có bảng đen và một cặp loa phát thanh đơn giản, lớp học tương tác thông minh là một hệ sinh thái tích hợp công nghệ cao. Tại đây, luồng dữ liệu hình ảnh 4K, tín hiệu điều khiển cảm ứng USB Touch, luồng âm thanh micro thu phát đa hướng và dữ liệu mạng tốc độ cao cùng vận hành đồng thời trong một không gian giới hạn từ 50 đến 80 mét vuông.

Nếu không có bản vẽ mặt bằng phân tích chi tiết góc nhìn của người học, tầm với của giáo viên và vùng phủ âm thanh của loa, hệ thống rất dễ rơi vào tình trạng điểm chết tín hiệu hoặc chồng lấn tần số phản xạ. Bản vẽ kỹ thuật đóng vai trò là ngôn ngữ phối hợp giữa đơn vị thiết kế kiến trúc, nhà thầu xây dựng điện nhẹ và kỹ sư tích hợp giải pháp AV.

Lợi ích trực tiếp khi sở hữu bản vẽ bố trí mặt bằng AV chuẩn mực ngay từ đầu:

• Tối ưu hóa góc nhìn và vùng phủ âm thanh: Xác định chính xác vị trí treo màn hình tương tác tránh lóa sáng cửa sổ và bố trí hệ thống loa phủ đều mức áp suất âm thanh khắp lớp học.

• Triệt tiêu hoàn toàn rủi ro can nhiễu tín hiệu: Cách ly tuyến đi dây điện áp mạnh 220V khỏi đường truyền tín hiệu âm thanh và hình ảnh độ phân giải cao.

• Tiết kiệm tối đa chi phí thi công và sửa chữa: Hạn chế việc đục phá tường nhiều lần, rút ngắn thời gian lắp đặt thiết bị và bàn giao dự án đúng tiến độ.

• Bảo toàn tính thẩm mỹ không gian sư phạm: Toàn bộ dây cáp được giấu kín trong hệ thống ống ghen âm tường, âm sàn hoặc máng cáp kỹ thuật âm trần gọn gàng, an toàn.

II. Nguyên lý phân vùng chức năng trên bản vẽ mặt bằng lớp học thông minh

Mặt bằng lớp học tương tác chuẩn thường được chia thành 3 phân khu chức năng chính: Khu vực bục giảng tương tác (Presentation Zone), Khu vực học sinh tiếp nhận thông tin (Audience Zone) và Khu vực tủ rack trung tâm điều khiển (Central AV Hub). Mỗi phân khu có những yêu cầu đặc thù về công năng, luồng di chuyển và cách thức lắp đặt thiết bị.

Hiểu rõ cấu trúc từng phân vùng giúp kỹ sư định vị chính xác cao độ treo thiết bị, hướng tán âm của củ loa và vị trí đặt các cổng chờ kết nối tín hiệu (Wall Plate) thuận tiện cho người dạy thao tác.

                   SƠ ĐỒ BỐ TRÍ PHÂN VÙNG MẶT BẰNG LỚP HỌC CHUẨN
┌────────────────────────────────────────────────────────────────────────┐
│                        TƯỜNG BỤC GIẢNG CHÍNH                           │
│  ┌──────────┐         ┌───────────────────────────┐         ┌──────────┐│
│  │ LOA CỘT  │         │   MÀN HÌNH TƯƠNG TÁC      │         │ LOA CỘT  ││
│  │ BÊN TRÁI │         │   (Interactive Display)   │         │ BÊN PHẢI ││
│  └──────────┘         └───────────────────────────┘         └──────────┘│
│                                                                        │
│       ┌──────────────┐                             ┌──────────────┐    │
│       │ BÀN GIÁO VIÊN│                             │ TỦ RACK AV   │    │
│       │ (Wall Plate) │                             │ TRUNG TÂM    │    │
│       └──────────────┘                             └──────────────┘    │
│ ────────────────────────────────────────────────────────────────────── │
│                         KHU VỰC BÀN GHẾ HỌC SINH                       │
│                         (Vùng phủ âm thanh đồng đều)                   │
│                                                                        │
│       Dãy bàn 1                Dãy bàn 2                Dãy bàn 3      │
│       Dãy bàn 4                Dãy bàn 5                Dãy bàn 6      │
│                                                                        │
│  ┌──────────┐                                               ┌──────────┐│
│  │ LOA PHỤ  │                                               │ LOA PHỤ  ││
│  │ TRỢ ÂM   │                                               │ TRỢ ÂM   ││
│  └──────────┘                                               └──────────┘│
│                        TƯỜNG CUỐI PHÒNG HỌC                            │
└────────────────────────────────────────────────────────────────────────┘

Các yêu cầu bố trí kỹ thuật chi tiết cho từng phân vùng không gian:

• Khu vực bục giảng tương tác: Màn hình tương tác cảm ứng treo chính giữa tầm nhìn của lớp, mép dưới màn hình cách mặt sàn từ 0.9 đến 1.1 mét để giáo viên và học sinh dễ thao tác chạm. Bàn giáo viên bố trí lệch về một bên, tích hợp hộp cắm tín hiệu âm sàn hoặc âm tường để kết nối laptop cá nhân.

• Khu vực lắp đặt loa phát thanh: Tuyệt đối không gắn loa dính chặt vào góc tường phía trên bảng. Loa cột cần được treo cách mặt sàn từ 2.2 đến 2.5 mét dọc theo hai vách tường bên hông, tạo góc nghiêng chúc xuống từ 10 đến 15 độ hướng thẳng vào tai học sinh.

• Khu vực tủ rack kỹ thuật trung tâm: Đặt tại góc khuất cạnh bàn giáo viên hoặc gắn âm tường gọn gàng. Tủ rack chứa vang số DSP, amply công suất, bộ thu micro không dây và bộ quản lý nguồn, có khóa an toàn chống tự ý chỉnh thông số.

• Khu vực camera AI và cảm biến theo dõi: Gắn chính giữa tường cuối lớp học ở độ cao từ 2.4 đến 2.8 mét đối diện bục giảng để bắt trọn chuyển động và khuôn mặt của giáo viên khi giảng bài trực tuyến.

III. Sơ đồ đi dây cáp AV (Single Line Diagram) chuẩn kỹ thuật chuyên ngành

Sơ đồ nguyên lý đi dây cáp AV một sợi (Single Line Diagram) là tài liệu cốt lõi thể hiện toàn bộ quy trình kết nối tín hiệu từ nguồn phát (micro, tivi tương tác, laptop) qua bộ xử lý trung tâm đến các thiết bị khuếch đại và hiển thị. Việc phân tách rõ ràng các nhóm dây theo màu sắc và chủng loại giúp quá trình thi công không bị nhầm lẫn.

Một sơ đồ đi dây chuẩn phải đảm bảo tính cách ly tuyệt đối giữa đường truyền tín hiệu số (Digital), đường truyền tín hiệu analog mức thấp (Line/Mic level) và đường truyền công suất loa (Speaker level).

                 SƠ ĐỒ NGUYÊN LÝ DÒNG TÍN HIỆU AV PHÒNG HỌC THÔNG MINH
┌──────────────────────────────┐       ┌──────────────────────────────┐
│  MÀN HÌNH TƯƠNG TÁC / OPS    │ ────> │  CÁP QUANG OPTICAL / HDMI    │
│  (Nguồn phát hình & tiếng)   │       │  (Tín hiệu số Digital Audio) │
└──────────────────────────────┘       └──────────────────────────────┘
                                                       │
┌──────────────────────────────┐                       │
│  MICRO CÀI TAI / CẦM TAY     │ ────> ┌──────────────────────────────┐
│  (Sóng UHF True Diversity)   │       │  BỘ XỬ LÝ TÍN HIỆU SỐ DSP    │
└──────────────────────────────┘       │  (Chống hú rít & Lọc dải tần)│
                                       └──────────────────────────────┘
                                                       │
                                                       ▼ [Cáp Balanced XLR]
┌──────────────────────────────┐       ┌──────────────────────────────┐
│  HỆ THỐNG LOA CỘT PHỦ ĐỀU    │ <──── │  AMPLY CÔNG SUẤT CHUYÊN DỤNG │
│  (Cáp đồng nguyên chất OFC)  │       │  (Tầng khuếch đại công suất) │
└──────────────────────────────┘       └──────────────────────────────┘

Chi tiết các tuyến cáp chuyên dụng bắt buộc trong sơ đồ đi dây:

• Tuyến cáp hình ảnh và dữ liệu tương tác: Sử dụng cáp HDMI chuẩn 2.0/2.1 hoặc cáp quang chủ động AOC HDMI kết hợp sợi cáp USB Type-B to Type-A (truyền tín hiệu cảm ứng Touch) chạy từ bàn giáo viên đến màn hình tương tác.

• Tuyến cáp âm thanh nguồn phát số: Xuất tín hiệu âm thanh từ cổng Optical (cáp quang TOSLink) hoặc cổng HDMI ARC từ tivi tương tác đưa thẳng vào ngõ vào digital của bộ xử lý DSP để triệt tiêu hoàn toàn tiếng ù tiếp địa ground loop.

• Tuyến cáp tín hiệu micro và xử lý tiền khuếch đại: Sử dụng cáp xoắn đôi bọc kim chống nhiễu chuyên dụng (Shielded Balanced Cable) bấm đầu giắc Canon XLR để kết nối từ bộ thu micro UHF vào cổng input của DSP.

• Tuyến cáp công suất ra hệ thống loa: Dùng dây loa đồng nguyên chất khử oxy hóa OFC tiết diện 2 x 1.5mm kết nối từ ngõ ra SpeakON của amply kéo đến từng củ loa cột trên tường, không đấu nối chung đường với bất kỳ loại cáp tín hiệu nào khác.

IV. Bảng phân loại cáp tín hiệu và quy chuẩn ống luồn bảo vệ hạ tầng

Trong các công trình trường học, việc lựa chọn sai chủng loại cáp hoặc sử dụng chung một đường ống luồn cho nhiều loại dây khác nhau là nguyên nhân số một gây ra hiện tượng méo tiếng và suy hao tín hiệu. Mỗi loại cáp có một mức điện áp hoạt động và ngưỡng kháng nhiễu riêng biệt.

Tuân thủ bảng quy chuẩn dưới đây giúp kỹ sư đảm bảo tuổi thọ hạ tầng dây dẫn trên 10 năm mà không phát sinh sự cố ngầm.

V. Decision Support: Nên chọn cấu hình âm thanh nào theo diện tích phòng học?

Mỗi không gian phòng học có diện tích, chiều cao trần và vật liệu hoàn thiện tường khác nhau. Việc áp dụng rập khuôn một cấu hình âm thanh duy nhất cho mọi diện tích sẽ dẫn đến tình trạng nơi thì thừa công suất chói gắt, nơi lại thiếu âm lượng làm học sinh không nghe rõ lời giảng.

Chủ đầu tư và cán bộ quản lý dự án có thể tham khảo bảng ma trận kỹ thuật dưới đây để lựa chọn cấu hình mặt bằng thiết bị chuẩn xác nhất cho đơn vị mình.

Ma trận lựa chọn cấu hình âm thanh theo quy mô lớp học:

• Phòng học tiêu chuẩn diện tích 40 – 60 mét vuông (30 đến 45 học sinh):

  • Cấu hình đề xuất: Sử dụng 2 loa cột FONY LC-Series công suất 40W–60W gắn đối xứng hai bên tường hông.

  • Xử lý tín hiệu: Sử dụng amply liền vang số tích hợp FONY có mạch chống hú tự động.

  • Micro thu âm: Trang bị 1 bộ micro không dây cài tai UHF chuyên dụng cho giáo viên.

  • Đặc tính vận hành: Phủ âm thanh đồng đều toàn phòng với mức sai số áp suất âm SPL dưới 2 dB, không cần làm tiêu âm tường phức tạp.

• Phòng học lớn / Giảng đường tương tác 70 – 100 mét vuông (50 đến 80 học sinh):

  • Cấu hình đề xuất: Sử dụng 4 loa cột FONY LC-Series phân bổ thành 2 cụm (2 loa chính đầu phòng và 2 loa trợ âm giữa phòng).

  • Xử lý tín hiệu: Sử dụng bộ xử lý tín hiệu số DSP chuyên dụng FONY kết hợp amply công suất đa kênh rời.

  • Micro thu âm: Trang bị 1 bộ micro cài tai cho giáo viên và 1 micro cầm tay không dây UHF cho học sinh phát biểu.

  • Đặc tính vận hành: Tích hợp tính năng delay bù trễ giữa các cụm loa, loại bỏ hoàn toàn hiện tượng dội âm nhại tiếng ở cuối phòng.

• Phòng học thông minh kết hợp họp trực tuyến đa năng (Hybrid Learning trên 100 mét vuông):

  • Cấu hình đề xuất: Hệ thống loa cột toàn dải đa vùng kết hợp micro mảng trần (Ceiling Array Mic) hoặc hệ thống micro không dây đa kênh.

  • Xử lý tín hiệu: Bắt buộc dùng DSP cao cấp có thuật toán khử tiếng vang âm học AEC (Acoustic Echo Cancellation) và khử ồn chủ động.

  • Đặc tính vận hành: Đảm bảo âm thanh truyền phát hai chiều trong trẻo giữa học sinh tại lớp và học viên theo dõi từ xa qua phần mềm trực tuyến.

VI. Cấu hình thiết bị đồng bộ khuyến nghị cho lớp học tương tác thông minh

Để hiện thực hóa bản vẽ thiết kế mặt bằng thành một hệ thống vận hành hoàn hảo, việc lựa chọn các dòng thiết bị có độ tương thích cao và vận hành ổn định là điều kiện tiên quyết. Các thiết bị phối ghép rời rạc trôi nổi thường gây ra hiện tượng không khớp trở kháng và méo tiếng ngõ vào.

Trong phân khúc âm thanh giáo dục và hội nghị chuyên nghiệp, thương hiệu FONY Audio được đánh giá rất cao nhờ dải sản phẩm đồng bộ, độ bền công nghiệp vượt trội và khả năng tối ưu hóa dải tần giọng nói.

Các dòng thiết bị tiêu biểu được khuyến nghị ứng dụng thực tế:

• Hệ thống loa cột chuyên dụng FONY LC-Series: Sở hữu thiết kế dải củ loa toàn dải bố trí theo trục đứng học thuật. Loa có góc mở ngang cực rộng từ 100 đến 120 độ nhưng kiểm soát góc mở dọc dưới 20 độ, giúp đưa âm thanh phóng thẳng đến tai người nghe mà không dội lên trần nhà hoặc sàn gạch gây vang nhại.

• Bộ xử lý tín hiệu số DSP chuyên dụng FONY: Đóng vai trò là trung tâm kiểm soát âm học toàn diện. Thiết bị tích hợp đầy đủ bộ lọc High-pass Filter cắt dải ù nền, bộ lọc Notch Filter tự động dò và triệt tiêu dải tần hú rít, cùng thuật toán cân bằng âm lượng tự động (AGC) giúp giọng giáo viên luôn giữ mức ổn định.

• Bộ micro không dây UHF FONY chuyên nghiệp: Hoạt động trên dải tần số sạch UHF có khả năng quét kênh tự động Auto Scan và bộ thu True Diversity 2 anten độc lập, đảm bảo khoảng cách thu phát sóng ổn định lên đến 60–80 mét không bị góc chết tín hiệu.

• Amply công suất chuyên dụng đa kênh FONY: Hoạt động mát mẻ, tiết kiệm điện năng, trang bị đầy đủ mạch bảo vệ ngắn mạch, quá tải điện áp và có độ méo hài tổng THD cực thấp dưới 0.05%, bảo vệ an toàn tuyệt đối cho toàn bộ màng loa.

VII. Quy trình 5 bước triển khai thi công hạ tầng AV lớp học theo bản vẽ

Để hiện thực hóa bản vẽ kỹ thuật một cách chuẩn xác nhất trên công trường, đội ngũ kỹ thuật viên cần tuân thủ nghiêm ngặt quy trình thi công 5 bước bài bản. Việc thực hiện đúng thứ tự giúp hạn chế tối đa các sai sót phát sinh giữa các tổ đội thợ.

Mỗi công đoạn từ cắt rãnh đi ống đến đo kiểm âm học đều phải được giám sát và nghiệm thu chặt chẽ trước khi chuyển bước.

                  QUY TRÌNH 5 BƯỚC THI CÔNG HẠ TẦNG AV CHUẨN
┌────────────────────────────────┐       ┌────────────────────────────────┐
│  BƯỚC 1: KHẢO SÁT & LẤY MỰC    │ ────> │  BƯỚC 2: CẮT RÃNH & ĐI ỐNG GHEN│
│  (Định vị cao độ thiết bị AV)  │       │  (Ống PVC cứng / máng cáp)     │
└────────────────────────────────┘       └────────────────────────────────┘
                                                         │
                                                         ▼
┌────────────────────────────────┐       ┌────────────────────────────────┐
│  BƯỚC 4: LẮP ĐẶT & KẾT NỐI     │ <──── │  BƯỚC 3: KÉO CÁP & ĐO THÔNG    │
│  (Treo loa cột, lắp tủ rack)   │       │  (Kiểm tra ngắn mạch / trở)    │
└────────────────────────────────┘       └────────────────────────────────┘
                 │
                 ▼
┌────────────────────────────────┐
│  BƯỚC 5: TUNING DSP & BÀN GIAO │
│  (Đo RTA, khóa preset an toàn) │
└────────────────────────────────┘

Chi tiết các bước triển khai kỹ thuật tại công trình:

• Bước 1: Khảo sát thực địa và lấy mực định vị: Bật máy cân bằng laser để xác định cốt cao độ treo màn hình tương tác, cao độ gắn giá loa cột và vị trí hộp điện âm sàn bàn giáo viên đúng theo bản vẽ thiết kế 2D/3D.

• Bước 2: Cắt rãnh tường và đặt ống ghen bảo vệ: Sử dụng máy cắt tường hai lưỡi có bộ hút bụi chân không để tạo rãnh thẳng đứng sắc nét; đặt ống ghen PVC cứng chôn ngầm trong tường và cố định máng cáp treo trên trần thạch cao.

• Bước 3: Kéo rải cáp tín hiệu và đo kiểm thông mạch: Kéo toàn bộ các tuyến cáp HDMI, cáp Optical, cáp micro và dây loa liền mạch từ tủ máy đến từng điểm chờ; dùng đồng hồ VOM đo kiểm tra thông mạch, kiểm tra độ cách điện giữa các lõi dây và đánh số nhãn dây (Cable Tagging) ở cả hai đầu.

• Bước 4: Lắp đặt cơ khí và kết nối phần cứng: Bắt giá treo loa cột chắc chắn bằng nở sắt chịu lực; gắn màn hình tương tác lên khung chuyên dụng; lắp đặt thiết bị vào tủ rack kỹ thuật và bấm các đầu giắc SpeakON, Canon XLR chuẩn kỹ thuật.

• Bước 5: Cân chỉnh âm học bằng phần mềm và bàn giao: Dùng micro đo kiểm RTA chuyên dụng để đo đáp tuyến tần số phòng, thiết lập bộ lọc Equalizer và cắt hú rít trên DSP; khóa mật khẩu bảo vệ cấu hình và hướng dẫn giáo viên quy trình bật tắt một nút duy nhất.

VIII. Những sai lầm tai hại khi thiết kế bản vẽ và đi dây cáp lớp học

Trong quá trình tiếp nhận và xử lý lại các dự án phòng học thông minh thi công lỗi, Hào Quang Group ghi nhận nhiều sai phạm mang tính hệ thống khiến công trình bị xuống cấp nhanh chóng.

Nhận diện sớm các sai lầm này giúp chủ đầu tư có cơ sở giám sát chặt chẽ nhà thầu thi công trong suốt quá trình triển khai.

Các sai lầm kỹ thuật phổ biến nhất cần tuyệt đối tránh:

• Bó chung dây tín hiệu âm thanh với dây điện 220V: Thợ thi công tiện tay kéo chung cáp âm thanh và cáp nguồn trong cùng một ống nẹp, khiến từ trường xoay chiều cảm ứng vào lõi đồng tạo tiếng ù nền 50 Hz liên tục phát ra loa.

• Nối dây loa chắp vá bên trong ống ghen chôn tường: Kéo thiếu chiều dài dây rồi tiến hành xoắn nối và quấn băng dính đen bên trong ống ngầm. Mối nối này rất nhanh bị oxy hóa gây suy hao công suất hoặc chạm chập làm cháy sò công suất của amply.

• Bố trí miệng loa hướng thẳng vào bảng tương tác: Đặt loa ở góc tường phát thẳng vào vị trí đứng của giáo viên, tạo thành một vòng lặp tín hiệu khép kín gây hú rít mất kiểm soát mỗi khi giáo viên mở mic giảng bài.

• Sử dụng dây cáp HDMI giá rẻ cho đường truyền dài: Dùng cáp HDMI đồng tiêu chuẩn kéo dài trên 10 mét khiến tín hiệu hình ảnh bị chớp nháy, mất quyền nhận diện độ phân giải và làm treo chip DAC âm thanh của màn hình tương tác.

IX. Câu hỏi thường gặp về bản vẽ bố trí và sơ đồ đi dây AV lớp học

1. Vì sao bản vẽ AV bắt buộc phải phân tách đường ống luồn dây tín hiệu và dây điện nguồn?

   Dòng điện xoay chiều 220V chạy trong dây nguồn luôn phát ra một trường điện từ biến thiên với tần số 50 Hz. Nếu dây tín hiệu âm thanh hoặc hình ảnh đi chung ống hoặc nằm quá gần, từ trường này sẽ cảm ứng vào lõi đồng truyền dẫn, sinh ra tiếng ù nền liên tục trên loa và gây hiện tượng nhiễu hạt trên màn hình hiển thị.

2. Chiều cao lý tưởng nhất để treo loa cột trong phòng học thông minh là bao nhiêu?

   Độ cao treo loa cột chuẩn nhất tính từ đáy loa đến mặt sàn là từ 2.2 đến 2.5 mét. Tại độ cao này, loa có góc nghiêng hướng xuống từ 10 đến 15 độ, đảm bảo sóng âm truyền thẳng đến vùng tai nghe của học sinh ngồi ở mọi dãy bàn mà không bị người ngồi trước che chắn.

3. Cáp HDMI kéo dài từ bàn giáo viên đến màn hình tương tác tối đa được bao nhiêu mét?

   Đối với cáp HDMI lõi đồng thông thường, khoảng cách an toàn không nên vượt quá 5 mét. Nếu khoảng cách từ bàn giáo viên đến màn hình tương tác dài từ 10 đến 30 mét, bắt buộc phải sử dụng cáp quang chủ động AOC HDMI hoặc bộ kéo dài tín hiệu HDMI qua cáp mạng LAN chuẩn HDBaseT để tránh mất tín hiệu và trễ hình.

4. Có thể tận dụng đường ống điện âm tường cũ để kéo dây âm thanh mới được không?

   Chỉ có thể tận dụng nếu đường ống đó là ống chờ riêng biệt không có dây điện 220V chạy bên trong. Tuyệt đối không cố nhét thêm dây loa hoặc dây micro vào đường ống đang có sẵn dây điện động lực của hệ thống chiếu sáng hoặc điều hòa.

5. Bộ xử lý tín hiệu số DSP nên đặt ở đâu trong phòng học là tối ưu nhất?

   Bộ DSP nên được gắn cố định bên trong tủ rack kỹ thuật mini đặt cạnh bàn giáo viên hoặc treo âm tường. Vị trí này giúp đường dây tín hiệu từ máy tính và bộ thu micro vào DSP ngắn nhất, đồng thời cho phép kỹ sư khóa kín cửa tủ để tránh người dùng tự ý can thiệp vào các thông số căn chỉnh.

6. Chi phí lập bản vẽ thiết kế AV và giám sát thi công cho một phòng học là bao nhiêu?

   Tại Hào Quang Group, toàn bộ công tác khảo sát thực địa, đo đạc âm học 3D, lập bản vẽ mặt bằng bố trí và sơ đồ nguyên lý một sợi đều được hỗ trợ tư vấn hoàn toàn miễn phí khi khách hàng lựa chọn giải pháp thiết bị đồng bộ nhập khẩu chính hãng.

7. Bản vẽ mặt bằng AV có cần phối hợp với bản vẽ điều hòa không khí không?

   Rất cần thiết. Việc phối hợp bản vẽ giúp tránh việc miệng gió máy lạnh thổi trực tiếp vào củ thu micro gây tiếng ồn phù phù, đồng thời ngăn chặn việc treo loa hoặc màn hình tương tác nằm đè lên vị trí cửa gió thoát nhiệt của hệ thống điều hòa.

Kết luận

Một bản vẽ bố trí mặt bằng khoa học kết hợp sơ đồ đi dây cáp AV chuẩn kỹ thuật là nền móng vững chắc quyết định sự thành bại của bất kỳ dự án lớp học tương tác và thông minh nào. Việc quy hoạch rõ ràng vị trí thiết bị, phân tách độc lập các tuyến cáp truyền dẫn và ứng dụng cấu hình âm thanh đồng bộ chuyên dụng không chỉ loại bỏ triệt để các sự cố rè hú, mất tiếng hay chớp nháy hình ảnh mà còn bảo vệ an toàn học đường và tôn vinh vẻ đẹp thẩm mỹ của không gian sư phạm. Đầu tư bài bản vào bản vẽ thiết kế ngay từ ban đầu chính là giải pháp kinh tế nhất giúp nhà trường tối ưu hóa 100% giá trị nguồn vốn đầu tư và mang lại trải nghiệm giảng dạy đỉnh cao cho thầy và trò.
